Brennstoff - Webasto 1312496C Einbaudokumentation

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
2
1312496C
Dacia Logan / Sandero / Duster
1
2
34
1
1
35
1
1
36

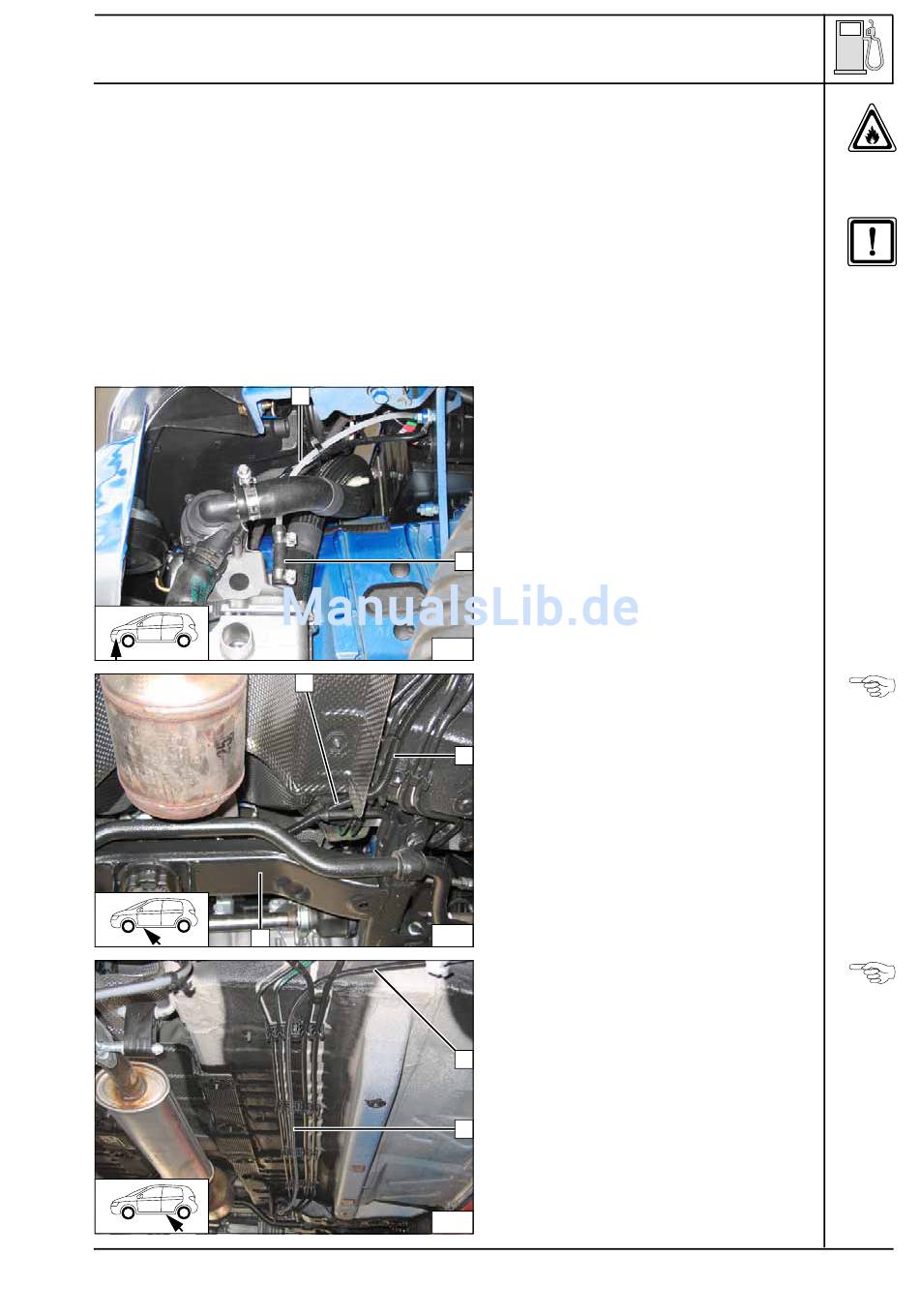

1 Brennstoffleitung
2 Schlauchstück, Schelle Ø 10 [2x]
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr 1 einziehen, zum Unterbo-
den und über Traverse 2 zur rechten
Fahrzeugseite verlegen!
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr 1 an fzg.eigenen Leitun-
gen zum Einbauort Dosierpumpe verlegen!
Anschluss
am Heizge-
rät
Leitungen
verlegen
Leitungen
verlegen
