5.2.3 Filament laden
de
⇒ Tür öffnen.
⇒ Prüfen, dass die zwei Auflagerollen für die Filamentrolle korrekt
in den Führungen liegen�
⇒ Filamentrolle so auf die Auflagerollen legen, dass das Filament
an der Oberseite der Rolle in das Gerät zeigt�
⇒ Filament in den Filamentsensor (3) einführen und so weit vor-
schieben, bis es am Druckkopf angelangt und ein Widerstand
spürbar ist�
Nicht mit Gewalt weiterschieben!

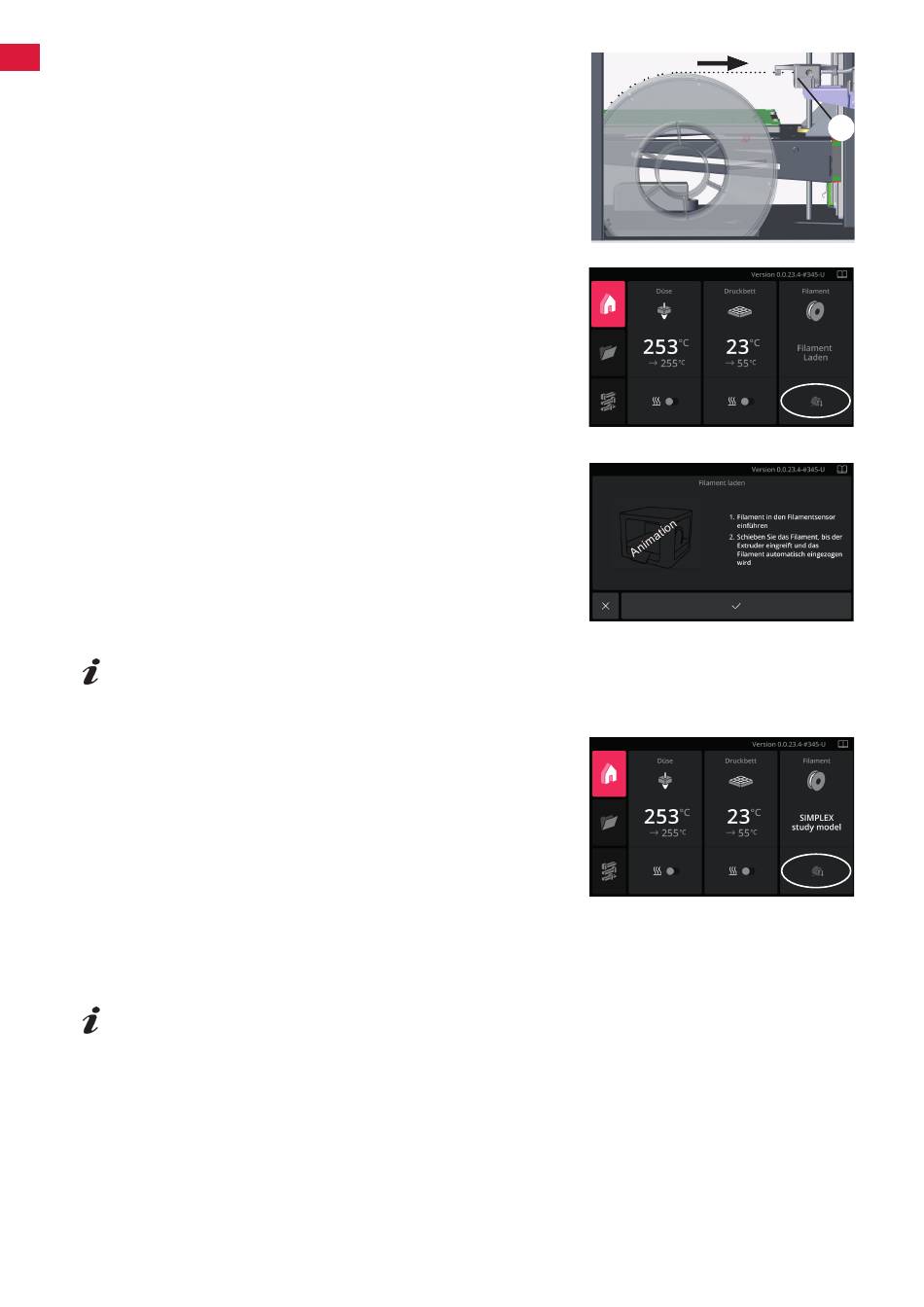

⇒ Im Homescreen auf die Filament-Schaltfläche tippen (Abb. 6).
♦ Eine Liste der hinterlegten Filamente öffnet sich.
⇒ Filament, das geladen werden soll, durch Antippen auswählen�
♦ Die Düse wird auf die dem Filament zugeordnete Temperatur
aufgeheizt�
♦ Sobald die Temperatur erreicht ist, läuft der Extruder und eine
Animation zeigt, wie das Filament eingeführt werden soll�
⇒ Filament mit leichtem Druck nachschieben, so dass es vom
Extruder erfasst werden kann�
⇒ Sobald der Extruder das Filament erfasst hat, nicht mehr weiter-
schieben, sondern vom Extruder fördern lassen�
⇒ Eine kleine Menge Filament extrudieren�
Wenn Filament problemlos gefördert wird:
⇒ OKAY-Taste antippen
♦ Das Fenster wird geschlossen und der Homescreen ange-
zeigt�
♦ Der Extruder stoppt�
♦ Die Düsenheizung wird wieder ausgeschaltet�
Wird die Okay-Taste nicht gedrückt, stoppt der Extruder auto-
matisch nach 1 Minute.
5.2.4 Filament entladen
⇒ Tür öffnen.
⇒ Im Homescreen auf die Filament-Schaltfläche tippen (Abb. 8).
⇒ In der Auswahl das geladene Filament antippen�
⇒ Im folgenden Fenster das Entladen bestätigen�
♦ Die Düse wird auf die erforderliche Entladetemperatur aufge-
heizt�
♦ Sobald die Temperatur erreicht ist, wird auf dem Display eine
Animation gezeigt, wie weiter zu verfahren ist�
♦ Es wird zuerst eine kleine Menge Filament extrudiert�
♦ Anschließend schiebt der Extruder das Filament ca� 30 mm zurück�
⇒ Das Filament vorsichtig aus dem Filamentsensor herausziehen�
⇒ Entladen bestätigen�
Falls das Filament noch nicht herausgezogen werden kann, kann man durch Antippen der Schalt-
fläche „Entladen wiederholen" den Extruder erneut für ca. 30 mm rückwärts laufen lassen.
- 12 -
3
Abb. 6
Abb. 7
Abb. 8
Abb. 9
