BETRIEB UND MESSUNG

Das Pyranometer SP-422 verfügt über einen Modbus-Ausgang, an dem die Kurzwellenstrahlung in digitaler Form
zurückgegeben wird. Die Messung von SP-422-Pyranometern erfordert ein Messgerät mit einer Modbus-Schnittstelle,
das die Funktion Read Holding Registers (0x03) unterstützt.
Verkabelung
Das grüne Kabel sollte an Masse angeschlossen werden, um die RS-485-Kommunikation zu ermöglichen, oder es sollte
an die 12-V-Spannung für die RS-232-Kommunikation angeschlossen werden. Der Text für die weißen und blauen
Drähte oben bezieht sich auf den Anschluss, an den die Drähte angeschlossen werden müssen.
Sensor-Kalibrierung
Alle Apogee Modbus-Pyranometer (Modell SP-422) verfügen über sensorspezifische Kalibrierungskoeffizienten, die
während des kundenspezifischen Kalibrierungsprozesses ermittelt werden. Die Koeffizienten werden im Werk in die
Sensoren programmiert.
Modbus-Schnittstelle
Es folgt eine kurze Erläuterung der Modbus-Protokollanweisungen, die in Apogee SP-422 Pyranometern verwendet
werden. Bei Fragen zur Implementierung dieses Protokolls lesen Sie bitte die offizielle serielle Implementierung des
Modbus-Protokolls: http://www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf
Modbus-Protokollspezifikation:
Weitere Informationen finden Sie unter:
Übersicht
Der Grundgedanke der Modbus-Schnittstelle ist, dass jeder Sensor unter einer Adresse existiert und als Wertetabelle
erscheint. Diese Werte werden als Register bezeichnet. Jeder Wert in der Tabelle hat einen zugehörigen Index, und
dieser Index wird verwendet, um zu erkennen, auf welchen Wert in der Tabelle zugegriffen wird.
Sensor-Adressen
Jedem Sensor wird eine Adresse von 1 bis 247 zugewiesen. Apogee-Sensoren werden mit einer Standardadresse von 1
ausgeliefert. Wenn Sie mehrere Sensoren auf derselben Modbus-Leitung verwenden, müssen Sie die Adresse des Sen-
sors durch Beschreiben des Slave-Adressregisters ändern.
http://www.modbus.org/docs/Modbus_Application_Protocol_V1_1b3.pdf
http://www.modbus.org/specs.php

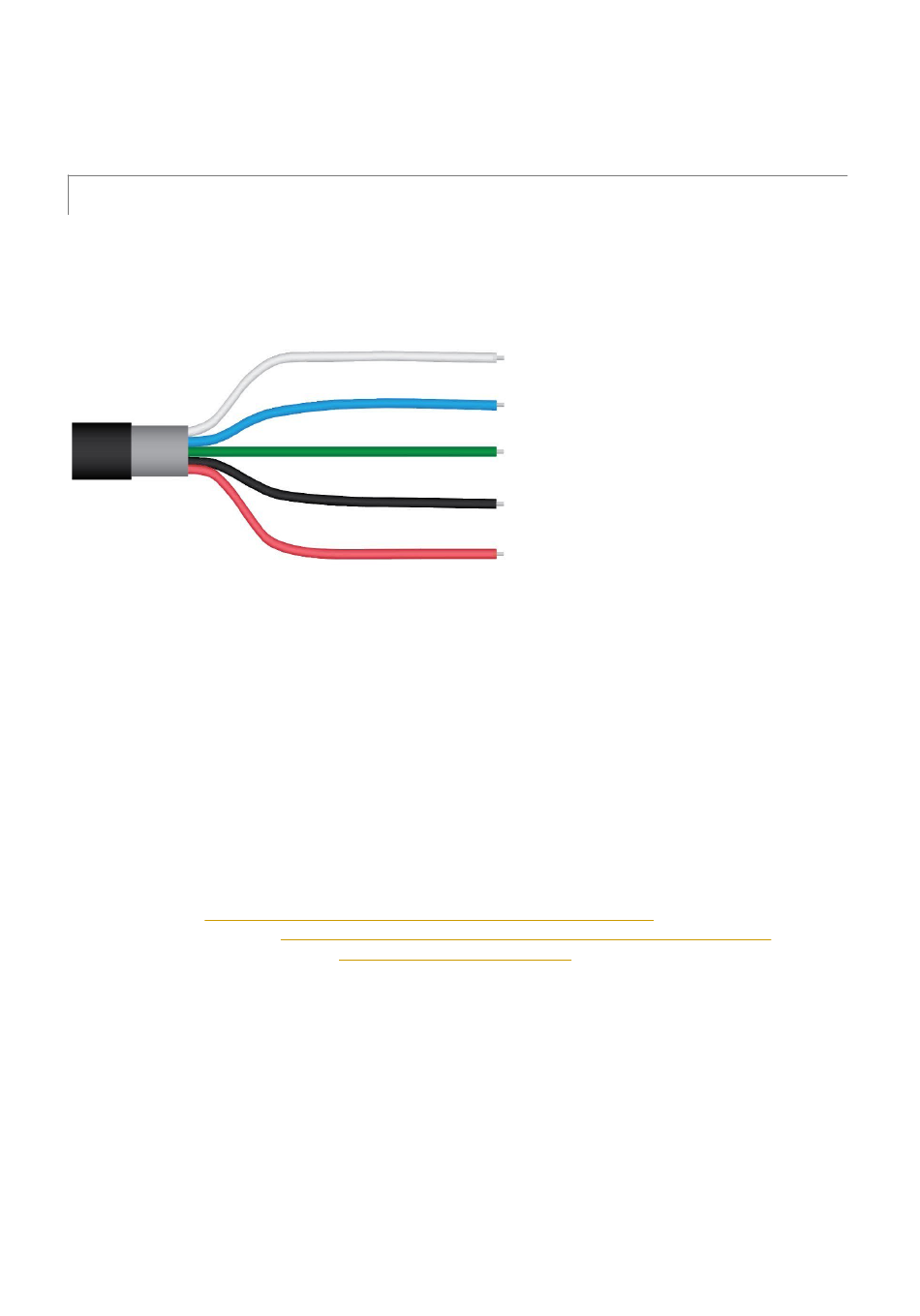

Weiß: RS-232 RX / RS-485 positiv
Blau: RS-232 TX / RS-485 Negativ
Grün: Auswahl (Umschalten zwischen RS-232 und RS-
485
Schwarz: Masse
Rot: Leistung 5,5 bis 24 V
