KABELSTECKVERBINDER

Apogee-Sensoren bieten Kabelanschlüsse, um den
Ausbau von Sensoren aus Wetterstationen zur Kalib-
rierung zu vereinfachen (das gesamte Kabel muss
nicht von der Station entfernt und mit dem Sensor
versandt werden).
Die robusten M8-Steckverbinder haben die Schutzart
IP68, bestehen aus korrosionsbeständigem Edelstahl
und sind für den dauerhaften Einsatz unter rauen
Umgebungsbedingungen konzipiert.
Anweisungen
Stifte und Verdrahtungsfarben: Alle
Apogee-Stecker haben sechs Stifte, aber
nicht alle Stifte werden für jeden Sensor ver-
wendet. Es können auch unbenutzte Kabel-
farben im Kabel vorhanden sein. Um den An-
schluss des Datenloggers zu vereinfachen,
entfernen wir die unbenutzten Pigtail-
Leitungsfarben am Datenlogger-Ende des
Kabels.
Wenn Sie ein Ersatzkabel benötigen, wen-
den Sie sich bitte direkt an Apogee, um die
richtige Pigtail-Konfiguration zu bestellen.
Ausrichten: Beim Wiederanschließen eines
Sensors sorgen Pfeile auf dem Steckerge-
häuse und eine Ausrichtungskerbe für die
richtige Ausrichtung.
Trennen der Verbindung über einen län-
geren Zeitraum: Wenn Sie den Sensor für
längere Zeit von einer Station trennen,
schützen Sie die verbleibende Hälfte des
Steckers, die sich noch an der Station
befindet, mit Isolierband oder einer anderen
Methode vor Wasser und Schmutz.
Festziehen: Die Steckverbinder sind so
konzipiert, dass sie nur mit den Fingern fest
angezogen werden können. Es gibt eine
O-Ring im Inneren des Steckers, der bei Ver-
wendung eines Schraubenschlüssels zu stark
zusammengedrückt werden kann. Achten
Sie auf die Ausrichtung der Gewinde, um ein
Überdrehen zu vermeiden. Nach dem voll-
ständigen Anziehen können noch 1-2
Gewindegänge sichtbar sein.
WARNUNG: Ziehen Sie den Stecker nicht

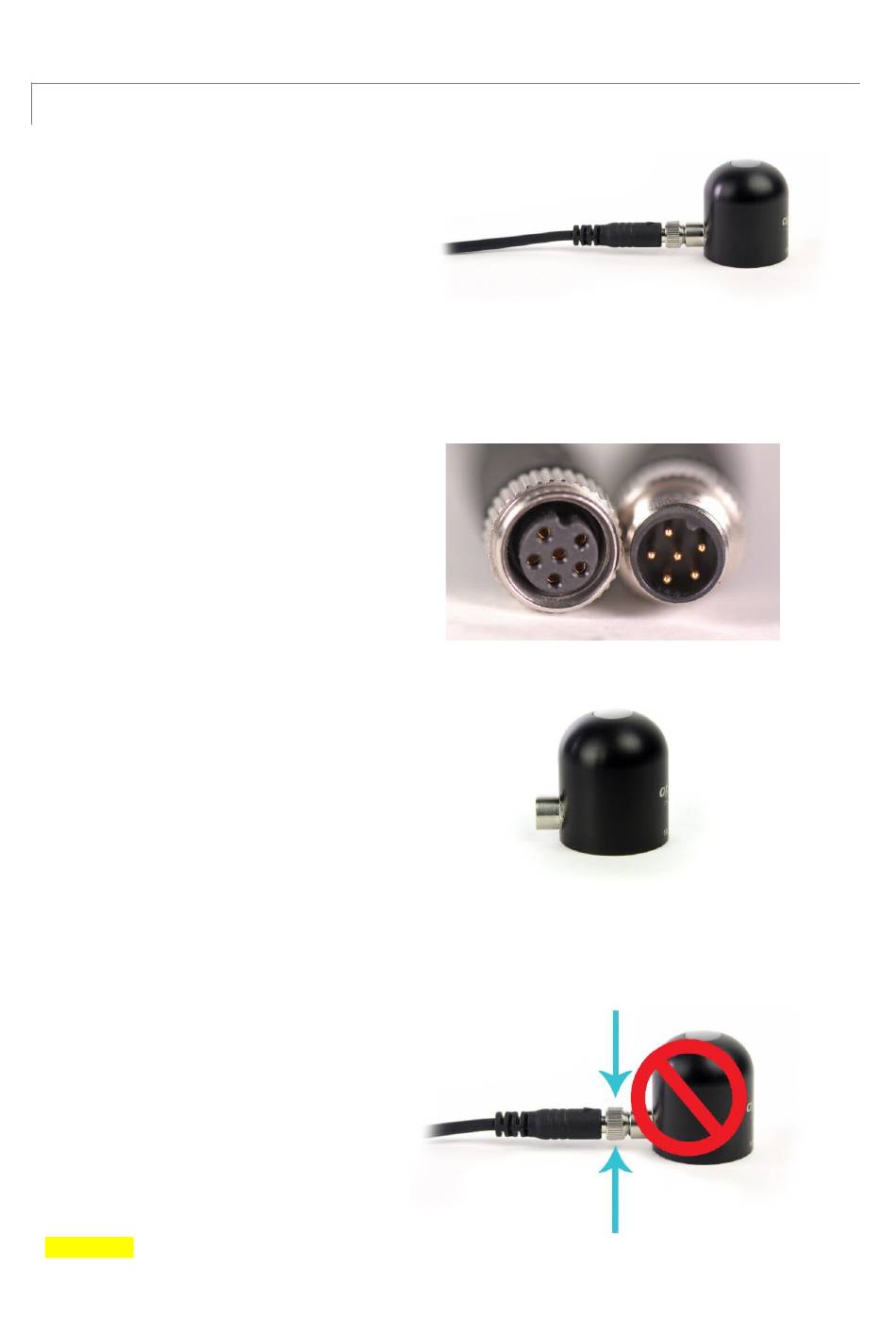

Die Kabelanschlüsse sind direkt am Kopf angebracht.
Eine Referenzkerbe im Inneren des Steckers gewährleistet
korrekte Ausrichtung vor dem Festziehen.
Wenn Sie Sensoren zur Kalibrierung einschicken, senden Sie nur den
Fest mit den Fingern anziehen
Sensorkopf ein.
