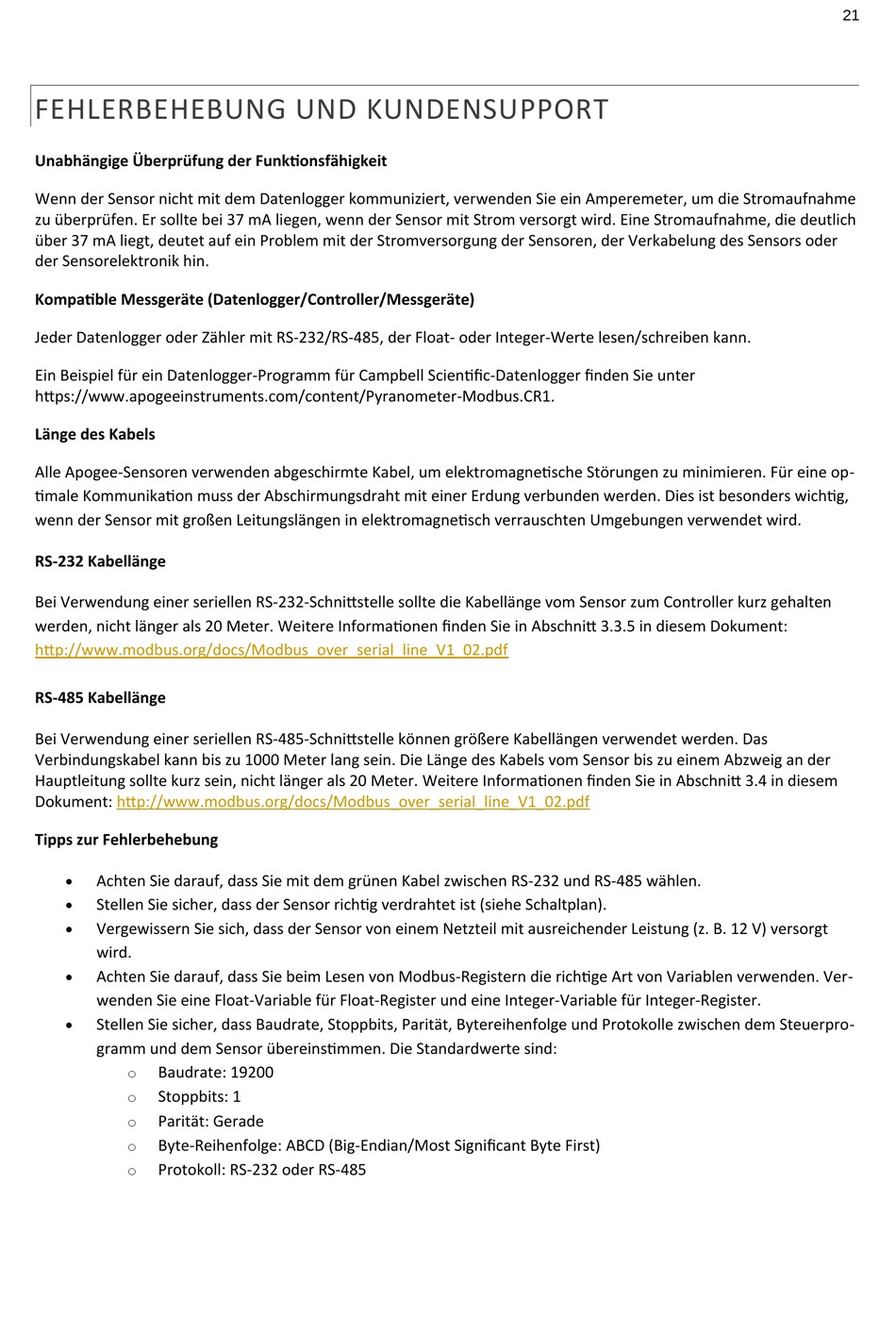

FEHLERBEHEBUNG UND KUNDENSUPPORT

Unabhängige Überprüfung der Funktionsfähigkeit
Wenn der Sensor nicht mit dem Datenlogger kommuniziert, verwenden Sie ein Amperemeter, um die Stromaufnahme
zu überprüfen. Er sollte bei 37 mA liegen, wenn der Sensor mit Strom versorgt wird. Eine Stromaufnahme, die deutlich
über 37 mA liegt, deutet auf ein Problem mit der Stromversorgung der Sensoren, der Verkabelung des Sensors oder
der Sensorelektronik hin.
Kompatible Messgeräte (Datenlogger/Controller/Messgeräte)
Jeder Datenlogger oder Zähler mit RS-232/RS-485, der Float- oder Integer-Werte lesen/schreiben kann.
Ein Beispiel für ein Datenlogger-Programm für Campbell Scientific-Datenlogger finden Sie unter
https://www.apogeeinstruments.com/content/Pyranometer-Modbus.CR1.
Länge des Kabels
Alle Apogee-Sensoren verwenden abgeschirmte Kabel, um elektromagnetische Störungen zu minimieren. Für eine op-
timale Kommunikation muss der Abschirmungsdraht mit einer Erdung verbunden werden. Dies ist besonders wichtig,
wenn der Sensor mit großen Leitungslängen in elektromagnetisch verrauschten Umgebungen verwendet wird.
RS-232 Kabellänge
Bei Verwendung einer seriellen RS-232-Schnittstelle sollte die Kabellänge vom Sensor zum Controller kurz gehalten
werden, nicht länger als 20 Meter. Weitere Informationen finden Sie in Abschnitt 3.3.5 in diesem Dokument:
http://www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf
RS-485 Kabellänge
Bei Verwendung einer seriellen RS-485-Schnittstelle können größere Kabellängen verwendet werden. Das
Verbindungskabel kann bis zu 1000 Meter lang sein. Die Länge des Kabels vom Sensor bis zu einem Abzweig an der
Hauptleitung sollte kurz sein, nicht länger als 20 Meter. Weitere Informationen finden Sie in Abschnitt 3.4 in diesem
Dokument: http://www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf
Tipps zur Fehlerbehebung
Achten Sie darauf, dass Sie mit dem grünen Kabel zwischen RS-232 und RS-485 wählen.

Stellen Sie sicher, dass der Sensor richtig verdrahtet ist (siehe Schaltplan).

Vergewissern Sie sich, dass der Sensor von einem Netzteil mit ausreichender Leistung (z. B. 12 V) versorgt

wird.
Achten Sie darauf, dass Sie beim Lesen von Modbus-Registern die richtige Art von Variablen verwenden. Ver-

wenden Sie eine Float-Variable für Float-Register und eine Integer-Variable für Integer-Register.
Stellen Sie sicher, dass Baudrate, Stoppbits, Parität, Bytereihenfolge und Protokolle zwischen dem Steuerpro-

gramm und dem Sensor übereinstimmen. Die Standardwerte sind:
Baudrate: 19200
o
Stoppbits: 1
o
Parität: Gerade
o
Byte-Reihenfolge: ABCD (Big-Endian/Most Significant Byte First)
o
Protokoll: RS-232 oder RS-485
o
