Montage-, Bedienungs- und Wartungsanleitung

T2-

Stand: 1708

Inhaltszusammenfassung für Weka 225.2130.10001

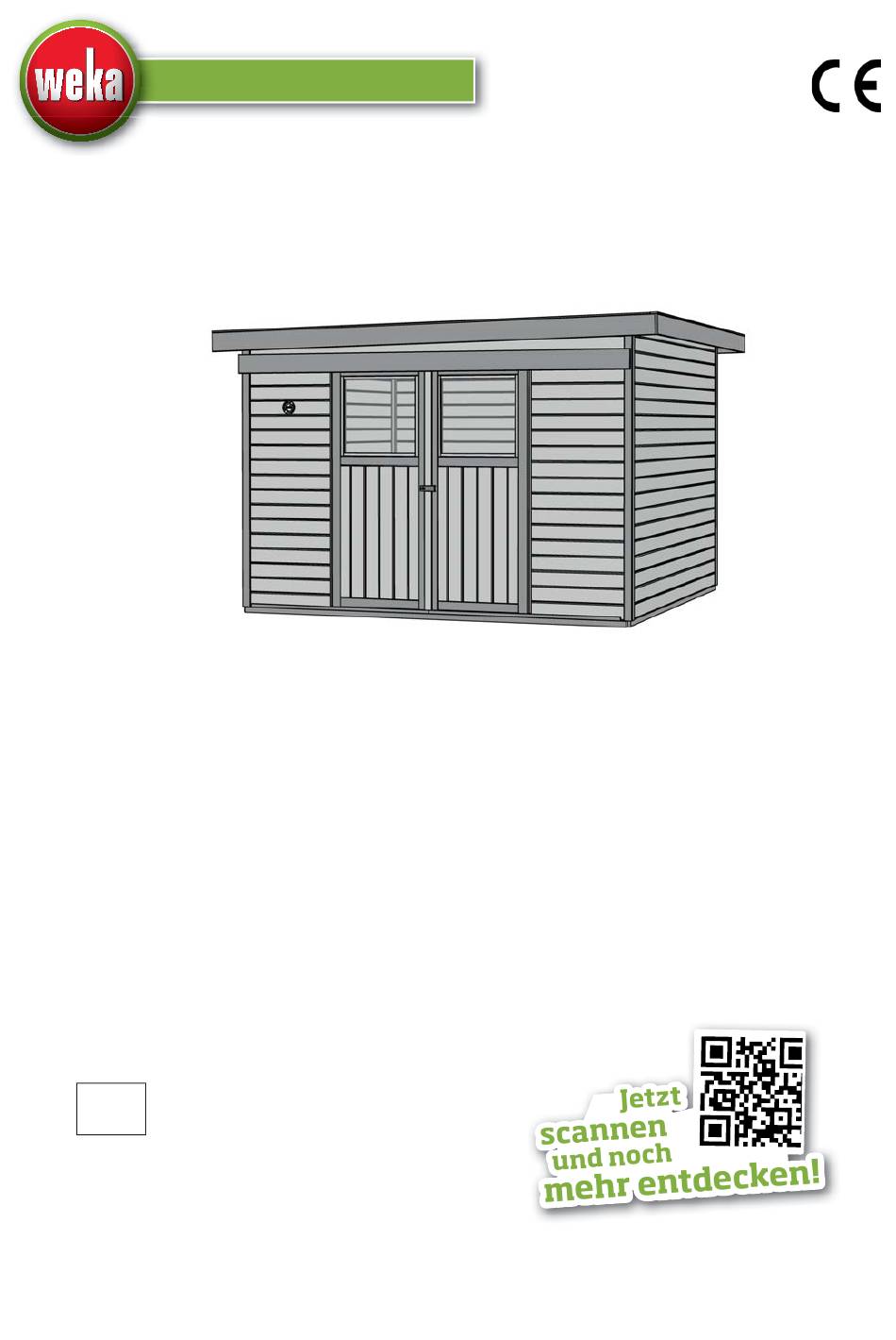

Seite 1 Gartenhaus 225.2130.10001 / 80001 225.2430.10001 / 80001 225.3030.10001 / 80001 Montage-, Bedienungs- und Wartungsanleitung Stand: 1708...
Seite 2 - de - Vorwort Allgemeines Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für ein weka – Produkt entschieden haben. Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden. WICHTIG: Prüfen Sie bitte sofort anhand der Packliste, ob das weka-Produkt vollständig und unbeschädigt bei Ihnen angekommen ist.
Seite 3 Vorbereitung/Hinweise für Montage und Nutzung Transport und Lagerung Sie erhalten das Produkt auf Paletten gestapelt. Nach dem Auspacken und der Kontrolle behandeln Sie die Teile wie folgt: Schützen Sie das Holz vor stundenlanger, direkter Sonneneinwirkung Feuchtigkeit Bodenkontakt Folgen falscher Lagerung sind: - Risse - Verdrehen und Wölben - Fäulnis (Befall durch Schädlinge usw.)
Seite 4 Verpackung Verpackungsmaterial nicht einfach wegwerfen! Papier-, Pappe- und Wellpappeverpackungen, sowie Kunststoffverpackungsteile sollten in die entsprechenden Sammelbehälter gegeben werden. Die Palette, auf der das Haus transportiert wird, besteht aus zwei Bodenbalken, die zur Montage des Hauses benötigt werden und zwei Distanzhölzern, welche nur als Verpackungsmaterial dienen und entsorgt werden können.
Seite 5 Wir gewähren Ihnen zu nachfolgenden Konditionen – jedoch nur auf die Holzteile unserer Produkte (weka-Produkt genannt), nicht auf damit verbundene Bauteile oder Bestandteile des weka-Produkts aus anderem Material als Holz – ab Lieferdatum 5 Jahre Garantie auf Funktion. Innerhalb der Garantiezeit werden fehlerhafte Teile oder fehlende Teile der Ware oder die Ware selbst nach unserer Wahl ersetzt.
Seite 6 Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen. Elektrische Anschlüsse sind in den Montageleistungen nicht enthalten Die aufzubauende Ware muss sich am Aufbauort/Standort/Standfläche befinden.
Seite 7 Anzahl ( Stück) Abmessung Bild ( mm ) K100.1004.00.00 K100.1008.00.00 5 m² K100.1005.00.00 6 m² 10 m² R002.0650.2050 40/60/2050 R002.0650.2350 40/60/2350 R002.0650.2950 40/60/2950 R002.0650.2872 40/60/2872 R002.0650.2896 40/60/2896 R002.0660.1928 40/40/1928 R002.0660.1928 40/40/2230 R002.0660.2230 R002.0660.2830 40/40/2830 B100.15.0004 38/750/1800 K135.1001.1000 0/0/1428 R002.0660.2950 40/40/2950 G651.01.0028 40/60/2860 Technische Änderungen vorbehalten!
Seite 8 Anzahl ( Stück) Abmessung Bild ( mm ) R002.0091.3344 15,5/96/3344 R002.0091.2950 15,5/96/2950 R002.0400.2300 11/58/2300 G100.01.0063 G100.01.0064 21/28/1510 38/28/1510 R002.0530.2300 R002.0530.1825 15/45/2300 15/45/1825 R002.0425.1810 18,5/70/1810 18,5/70/2153 R002.0560.3400 18,5/146/3400 18,5/146/2840...
Seite 9 Anzahl ( Stück) Abmessung Bild ( mm ) R002.0196.2462 34/34/2462 R002.0196.2100 34/34/2100 R002.0225.2290 40/40/2290 G330.06.0007 45/100/120 R002.0350.1974 45/146/1974 R002.0350.2008 45/146/2008 R002.0350.2308 45/146/2274 R002.0350.2908 45/146/2308 45/146/2874 45/146/2908 21/121/720 R002.0015.0720 38/121/720 R002.0040.0720 G227.01.0406 G132.01.0019 21/121/2950 38/121/2950 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 10 Anzahl ( Stück) Abmessung Bild ( mm ) G227.01.0001 21/58/2050 G227.01.0002 21/58/2350 G227.01.0003 21/58/2950 38/58/2050 G132.01.0020 38/58/2350 G132.01.0021 G132.01.0022 38/58/2950 21/121/2050 R002.0015.2050 21/121/2350 R002.0015.2350 38/121/2050 R002.0040.2050 38/121/2350 R002.0040.2350 R002.0015.2950 21/121/2950 R002.0040.2950 38/121/2950 28/60/300 G105.01.0006 38/60/300 G525.01.0014 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 11 Anzahl ( Stück) M228.001 Abmessung ( mm ) Bild K001.8050.0004 5,0 x 80 K001.4040.0004 4,0 x 40 560 560 560 K010.5022.0001 2,2 x 55 730 730 730 K010.3016.0001 1,6 x 30 K001.6040.0004 4,0 x 60 K001.3535.0004 3,5 x 35 150 150 150 K001.2535.0004 3,5 x 25 K001.3035.0004...
Seite 12 Anzahl ( Stück) M225.001 Abmessung ( mm ) Bild K001.8050.0004 5,0 x 80 K001.6040.0004 4,0 x 60 230 230 230 K001.4040.0004 4,0 x 40 380 380 380 K001.3535.0004 3,5 x 35 150 150 150 K001.3035.0004 3,5 x 30 100 100 100 K001.2535.0004 3,5 x 25 K010.5022.0001...
Seite 14 5,0 x 80 Art.-Nr.: 225.2130.10001 = 90° 5,0 x 80 Art.-Nr.: 225.2430.10001 = 90° Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 15 5,0 x 80 Art.-Nr.: 225.3030.10001 = 90° 5,0 x 80 Art.-Nr.: 225.2130.80001 = 90° Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 16 5,0 x 80 Art.-Nr.: 225.2430.80001 = 90° 5,0 x 80 Art.-Nr.: 225.3030.80001 = 90° Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 18 2,2 x 55 2x M3 2x M3 2x M3 2x M3 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 19 = 90° 2x M2 2x M2 2x M2 2x M2 2x M2 Die oberen Wandbohlen werden nur vorübergehend als Montagehilfe befestigt ( Abb.5), später wieder abgenommen und an anderer Stelle montiert. (Abb.9) Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 20 4,0 x 40 4,0 x 60 10.1 -140 Rest FW -140 -616 2x M5 2x M2 2x M5 2x M2 15 -616 15 -616 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 21 10.1a Art.-Nr.: 225.--30.80001 -140 Rest -616 -140 Abb.: 225.--30.80001 4,0 x 40 2x M2 2x M2 2x M2 2x M2 2x M2 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 22 4,0 x 40 2x M2 2x M2 2x M2 2x M2 2x M2 2x M2 2x M2 Abb.: 225.2130.10001 4,0 x 40 2x M2 2x M2 2x M2 2x M2 2x M2 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 23 4,0 x 40 2x M2 2x M2 2x M2 2x M2 2x M2 Abb.: 225.2130.10001 4,0 x 40 2x M2 2x M2 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 24 Abb.: 225.2130.10001 4,0 x 40 8x M2 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 25 5,0 x 80 4,0 x 60 3,5 x 25 13x M7 17.1 13x M7 17.2 10x M5 6x M1 10x M5 6x M1 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 27 3,5 x 35 8x M6 8x M6 8x M6 8x M6 8x M6 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 28 3,5 x 30 8x M8 Abb.: 225.2130.10001 4,0 x 40 4,0 x 60 5x M5 5x M5 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 29 4,0 x 40 4,0 x 60 22.1 2x M2 =140 =140 Abb.: 225.2130.10001 22.2 2x M5 2x M5 Abb.: 225.2130.10001 2x M2 22.3 15 =140 2x M3 2x M2 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 32 4,0 x 40 20x M2 25.1 20x M2 Abb.: 225.2130.10001 25.2 16x M2 Abb.: 225.3024. Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 33 4,0 x 40 2,5 x 16 ø65 10x M2 2x M9 Abb.: 225.2130.10001 3,5 x 30 16x M8 Abb.: 225.2130.10001 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 35 3,5 x 25 4x M7 4x M7 4x M7 4x M7 3,5 x 30 8x M8 8x M8 Technische Änderungen vorbehalten! © Copyright HRB 3662...
Seite 40 Kennen Kennen Sie schon die WEKA- Sie schon die WEKA- Wellnesswelt? Wellnesswelt? www.weka-holzbau.com www.weka-holzbau.com WEKA Holzbau GmbH WEKA Holzbau GmbH Johannesstr. 16, 17036 Neubrandenburg Johannesstr. 16, 17036 Neubrandenburg Tel.: +49 (0)395 42908-0 Tel.: +49 (0)395 42908-0 Fax: +49 (0)395 42908-83 Fax: +49 (0)395 42908-83 Mail: info@weka-holzbau.com...
