Digitalausgang - Axis Communications P3268-Slve Benutzerhandbuch

AXIS P3268-SLVE Dome Camera

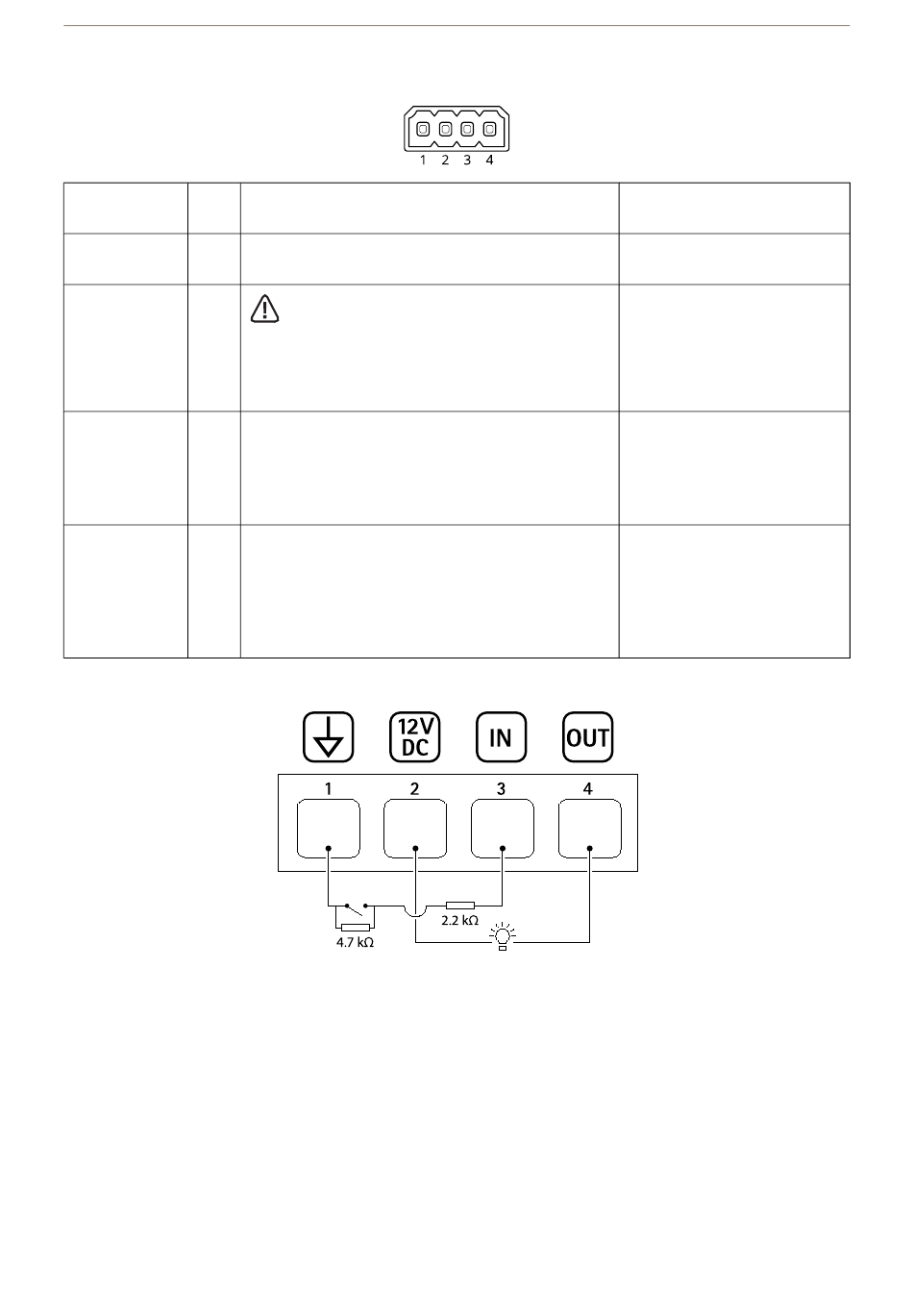

4-poliger Anschlussblock
Funktion Kon-
takt
Erdung 1
Gleichstrom
Gleichstrom- 2
ausgang
Digitaler 3
Eingang oder
überwachter
Eingang
Digitaler 4
Ausgang
Beispiel:
1 Erdung Gleichstrom
2 Gleichstromausgang 12 V, max. 25 mA
3 Überwachter Eingang

4 Digitalausgang

Hinweise
Kann für die Stromversorgung von
Zusatzausrüstung verwendet werden.
Hinweis: Dieser Kontakt kann nur als Stromausgang
verwendet werden.
Zum Aktivieren an Kontakt 1 anschließen; zum
Deaktivieren nicht anschließen. Um überwachten
Eingang zu nutzen, Abschlusswiderstände
anschließen. Informationen zum Anschließen der
Widerstände bietet der Schaltplan.
Interne Verbindung mit Kontakt 1 (Erdschluss
Gleichstrom), wenn aktiviert; unverbunden, wenn
deaktiviert. Bei Verwendung mit einer induktiven
Last wie etwa einem Relais muss zum Schutz vor
Spannungssprüngen eine Diode parallel zur Last
geschaltet werden.
84
Technische Daten
0 V Gleichstrom
12 V Gleichstrom
Max. Last = 25 mA
0 bis max. 30 V Gleichstrom
0 bis max. 30 V Gleichstrom,
Open Drain, 100 mA
