Das Oberdeck (IV)
Die Ruderhacke wird mit den Abweiserstangen verbunden und am Heck des Modells angebracht. Das Achterdeck wird mit
dem Heckabschnitt des Oberdecks verschraubt.

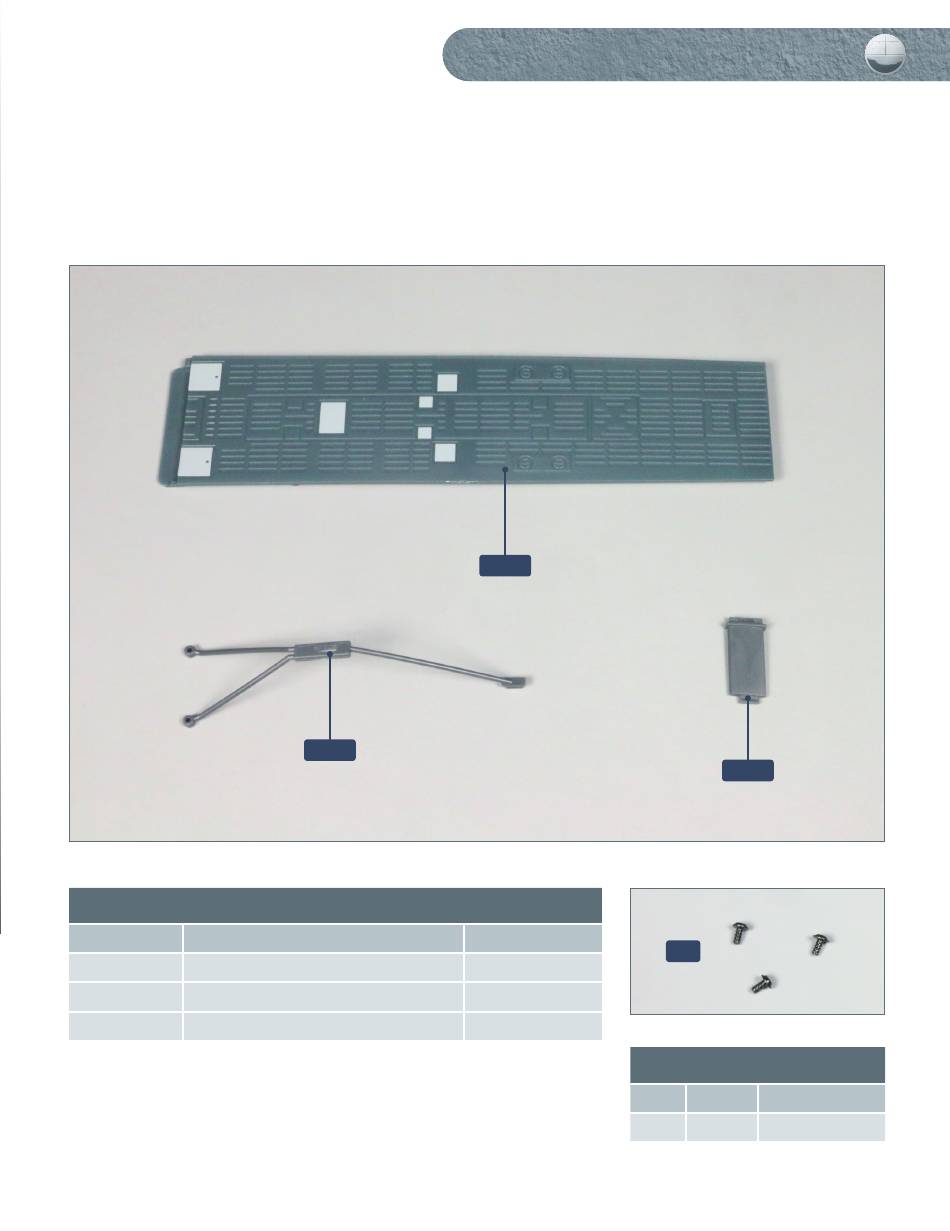

Ihre Bauteile im Überblick
Teilenummer
134-1
134-2
134-3
134-2
Name
Achterdeck
Abweiserstangen
Ruderhacke
Schritt-für-Schritt-Bauanleitung
134-1
Material
ABS
ABS
ABS
3
134-3
CP
Schrauben
Typ
Anzahl
Abmessungen
CP
2 + 1
2,0 x 4 mm
