Kojen und Boden des Bugraums
Ein Handrad wird an der Decke des Bugraums befestigt. Der Zusammenbau der Kojen des Bugraums beginnt. Die Rückwand
und der Boden des Bugraums werden zusammengefügt.
16-1
16-4
16-6
Teilenummer
16-1
16-2
16-3
16-4
16-5
16-6
16-7

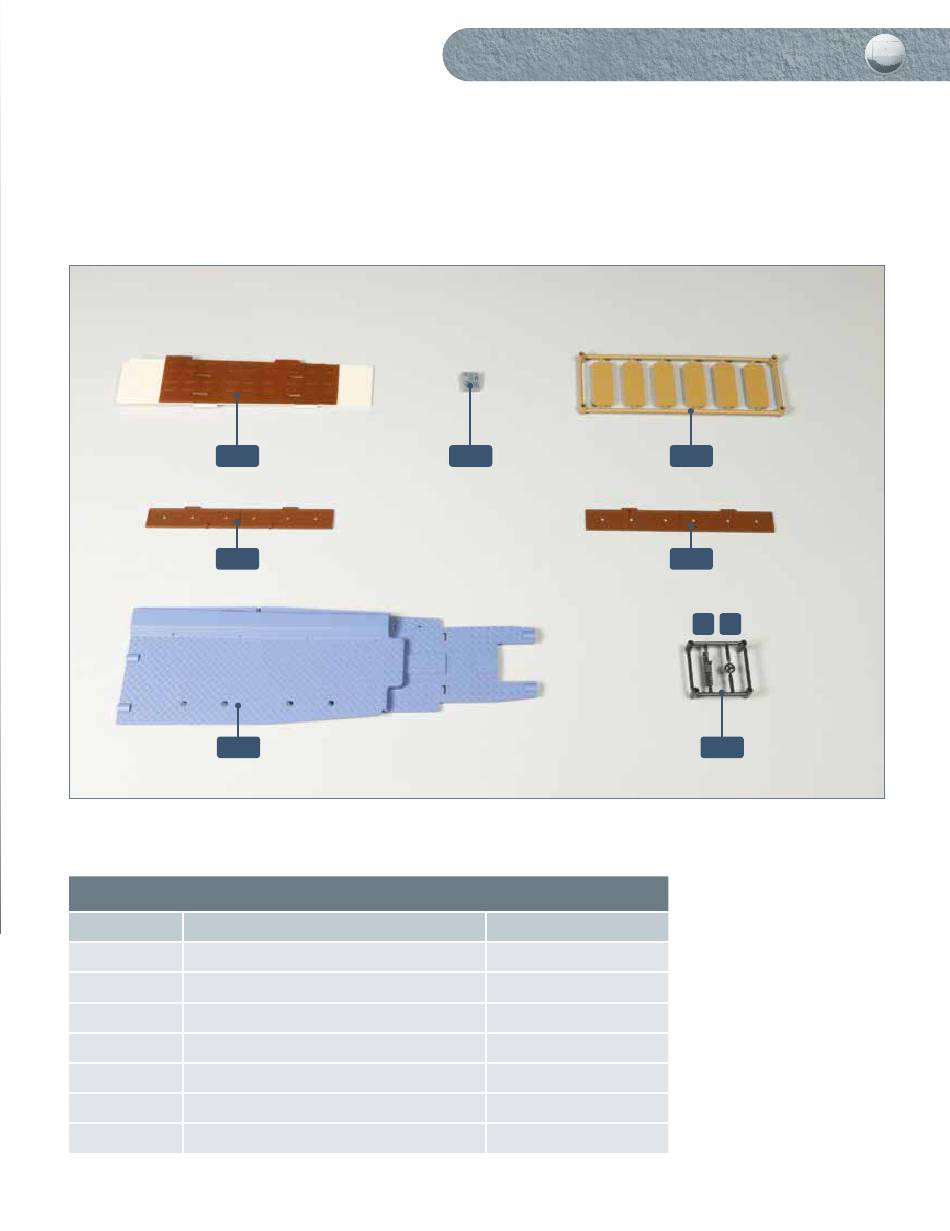

Ihre Bauteile im Überblick
Name
Rückwand des Bugraums
Schalttafel
sechs Kojen
oberer Kojenträger
unterer Kojenträger
Boden des Bugraums
Rahmen (A, B)
Schritt-für-Schritt-Bauanleitung
16-2
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
3
3
16-3
16-5
A B
16-7
Werbung
Verwandte Anleitungen für Hachette U96
Inhaltszusammenfassung für Hachette U96
- Seite 1 Schritt-für-Schritt-Bauanleitung Kojen und Boden des Bugraums Ein Handrad wird an der Decke des Bugraums befestigt. Der Zusammenbau der Kojen des Bugraums beginnt. Die Rückwand und der Boden des Bugraums werden zusammengefügt. 16-1 16-2 16-3 16-4 16-5 16-6 16-7 Ihre Bauteile im Überblick Teilenummer Name Material...
- Seite 2 SCHRITT 1 Handrad-Montage an der Decke des Bugraums 16-7 15-1 Legen Sie die Decke des Bugraums 15-1 auf Ihre Arbeitsplatte. Kleben Sie das Handrad am Teil fest, wie es das Foto zeigt. Trennen Sie das Handrad aus dem Rahmen 16-7, geben Sie etwas Sekundenkleber auf seinen Zapfen und führen Sie es zur Vertiefung am Teil D, das Sie mit Ausgabe 15 an der Decke angebracht haben.
- Seite 3 Schritt-für-Schritt-Bauanleitung Legen Sie nun den unteren Kojenträger 16-5 bereit und trennen Sie die drei verbliebenen Kojen aus dem Rahmen 16-3. 16-3 16-5 Versehen Sie jeweils die Unterseite der Kojen 16-3 mit etwas Sekundenkleber und fixieren Sie sie auf dem unteren Kojenträ- ger 16-5, wie es das Foto zeigt.
- Seite 4 Der obere Kojenträger 16-4 ist an der Rückwand 16-1 befestigt. 16-1 16-4 Nun ist der untere Kojenträger 16-5 an der Reihe. Versehen Sie seine Kontaktstellen mit der Rückwand 16-1 mit etwas Sekun- denkleber, wie es das Foto zeigt. 16-1 16-5 Fügen Sie die beiden breiten Zapfen des unteren Kojenträgers 16-5...
- Seite 5 Schritt-für-Schritt-Bauanleitung Legen Sie den Boden des Bugraums 16-6 bereit. Trennen Sie das Teil aus dem Rahmen 16-7 und versehen Sie seine beiden Zapfen mit etwas Sekundenkleber. 16-7 Kleben Sie das Teil in den beiden Bohrun- gen am vorderen Ende vom Boden des Bugraums 16-6 fest, wie es das Foto zeigt.
