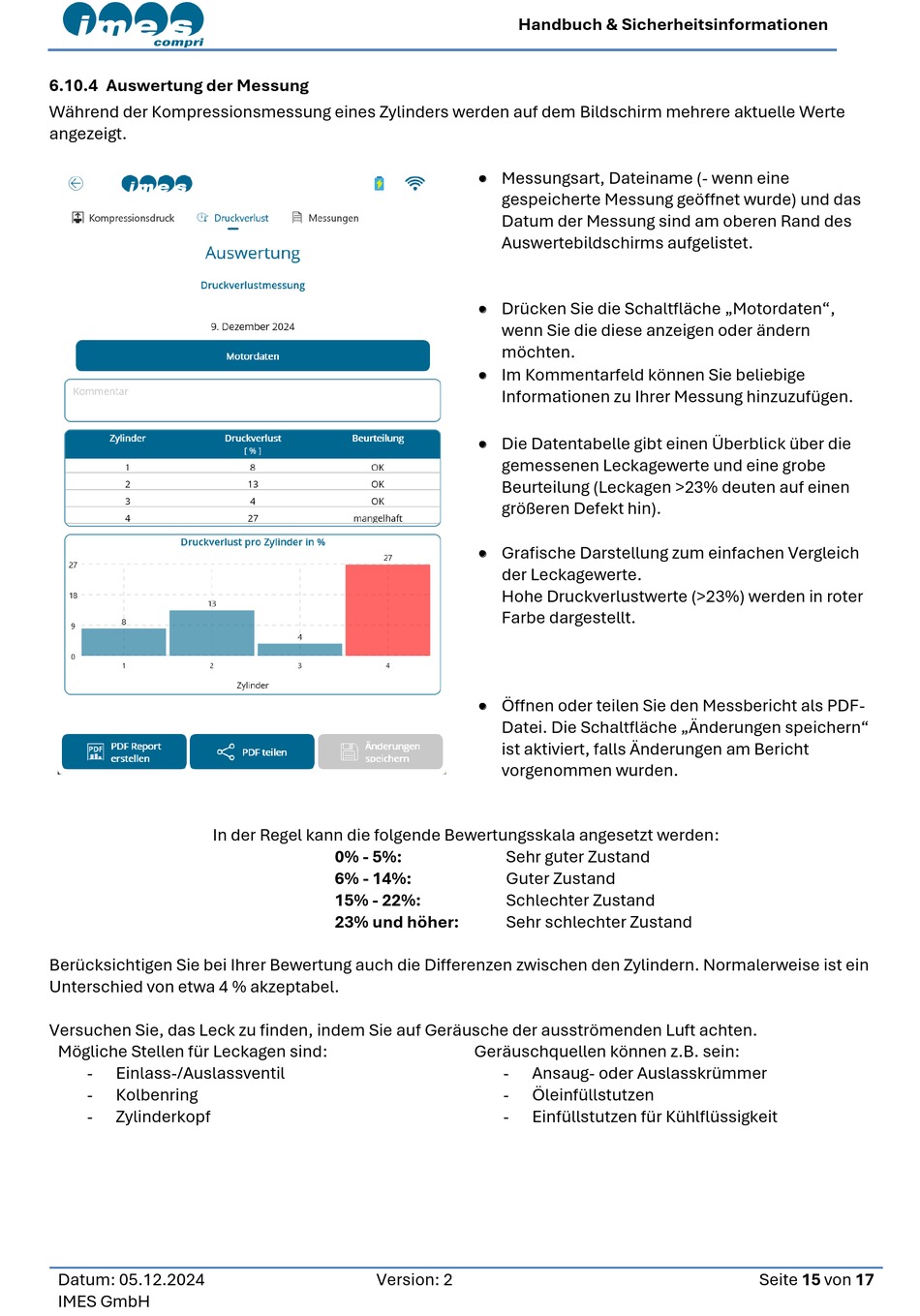

6.10.4 Auswertung der Messung

Während der Kompressionsmessung eines Zylinders werden auf dem Bildschirm mehrere aktuelle Werte
angezeigt.
In der Regel kann die folgende Bewertungsskala angesetzt werden:
Berücksichtigen Sie bei Ihrer Bewertung auch die Differenzen zwischen den Zylindern. Normalerweise ist ein
Unterschied von etwa 4 % akzeptabel.
Versuchen Sie, das Leck zu finden, indem Sie auf Geräusche der ausströmenden Luft achten.
Mögliche Stellen für Leckagen sind:
- Einlass-/Auslassventil
- Kolbenring
- Zylinderkopf
Datum: 05.12.2024
IMES GmbH
 Messungsart, Dateiname (- wenn eine
gespeicherte Messung geöffnet wurde) und das
Datum der Messung sind am oberen Rand des
Auswertebildschirms aufgelistet.
 Drücken Sie die Schaltfläche „Motordaten",
wenn Sie die diese anzeigen oder ändern
möchten.
 Im Kommentarfeld können Sie beliebige
Informationen zu Ihrer Messung hinzuzufügen.
 Die Datentabelle gibt einen Überblick über die
gemessenen Leckagewerte und eine grobe
Beurteilung (Leckagen >23% deuten auf einen
größeren Defekt hin).
 Grafische Darstellung zum einfachen Vergleich
der Leckagewerte.
Hohe Druckverlustwerte (>23%) werden in roter
Farbe dargestellt.
 Öffnen oder teilen Sie den Messbericht als PDF-
Datei. Die Schaltfläche „Änderungen speichern"
ist aktiviert, falls Änderungen am Bericht
vorgenommen wurden.
0% - 5%: Sehr guter Zustand
6% - 14%: Guter Zustand
15% - 22%: Schlechter Zustand
23% und höher: Sehr schlechter Zustand
Geräuschquellen können z.B. sein:
-
-
-
Version: 2
Handbuch & Sicherheitsinformationen
Ansaug- oder Auslasskrümmer
Öleinfüllstutzen
Einfüllstutzen für Kühlflüssigkeit
