IMES compri Handbuch
Inhaltszusammenfassung für IMES compri

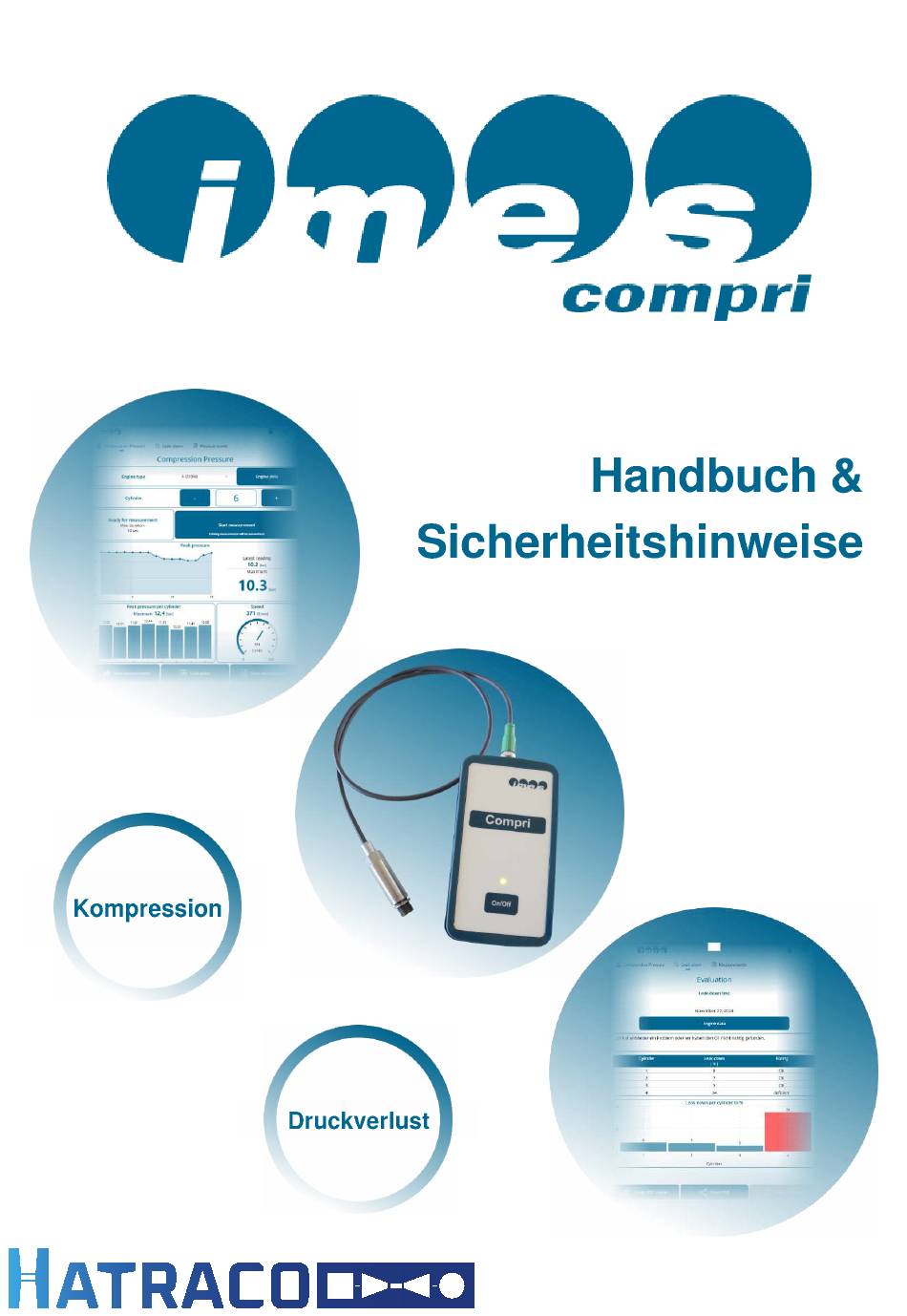

- Seite 1 ®...
-
Seite 2: Markenzeichen
Andere hier erwähnte Produkt- und Herstellernamen können Marken der jeweiligen Eigentümer sein. Copyright Copyright © 2025 IMES GmbH. All rights reserved. Alle Angaben dienen lediglich der Information und sind nicht rechtsverbindlich. Die Informationen wurden sorgfältig geprüft, jedoch wird keine Verantwortung für Ungenauigkeiten übernommen. -
Seite 3: Inhaltsverzeichnis
Bedienung ......................7 Geräteübersicht ......................7 Inbetriebnahme ......................7 On/Off Taster ......................7 Anschluss des Sensors an das Compri-Gerät ............. 7 Das Compri-Gerät verbinden und Messung vorbereiten ..........8 Neue Messung ......................8 Messung speichern ....................8 Gespeicherte Messung öffnen ..................8 Kompressionsdruck .................... -
Seite 4: Verwendung Der Bedienungsanleitung
Betreiben Sie das Compri-Gerät nur in einwandfreiem Zustand. Einstellungs- und/oder Wartungsarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Prüfen Sie das Compri-Gerät vor der Benutzung auf äußerlich erkennbare Mängel und Schäden. Melden Sie Veränderungen (auch im Betriebsverhalten) sofort dem zuständigen Personal. Gegebenenfalls ist das Gerät sofort außer Betrieb zu setzen und zu sichern/zu kennzeichnen! -
Seite 5: Lieferumfang
Ergreifen Sie Maßnahmen, um den entstandenen Schaden zu mindern und weitere Schäden zu verhindern. Verpackung Sofern mit IMES GmbH keine Vereinbarung über die Rückgabe des Verpackungsmaterials getroffen wurde, verbleibt das Verpackungsmaterial beim Kunden. INFO Eine umweltverträgliche und den geltenden Entsorgungsvorschriften entsprechende Entsorgung muss gewährleistet sein. -
Seite 6: Systembeschreibung
Das Gerät ist mit einem Drucksensor zur direkten Messung des Zylinderdrucks an den Zündkerzen- anschlüssen von kleinen und mittleren Motoren ausgestattet. Das Compri-Gerät misst den Kompressionsdruck, während der Motor gedreht wird, und berechnet den Spitzendruck und die Motordrehzahl. Zusätzlich werden mehrere aufeinanderfolgende Druckzyklen mit voller Auflösung gespeichert. -
Seite 7: Bedienung
Geräts abwechselnd grün und rot, während auf eine Verbindung gewartet wird. Um das Gerät auszuschalten, drücken Sie den Taster bis die Status LED erlischt. Anschluss des Sensors an das Compri-Gerät Zum Einstecken drücken Zum Ausstecken vorne ziehen Datum: 05.12.2024... -
Seite 8: Das Compri-Gerät Verbinden Und Messung Vorbereiten
Starten Sie die imesCompri Visualisierungssoftware auf dem Computer oder Ihrem Mobilgerät. Die Software sucht nach Compri-Geräten in der Nähe und verbindet sich automatisch. (Wenn sich mehr als ein aktives Gerät in Reichweite befindet, müssen Sie das richtige Gerät aus der angezeigten Liste auswählen). -
Seite 9: Kompressionsdruck
Zylinders, den Sie zuerst prüfen wollen. (3) Schrauben Sie den Sensor in die Zünd- oder Glühkerzenbohrung oder in den eingebauten Adapter. (4) Ziehen Sie den Sensor mit dem Spezialschlüssel fest, der mit dem Compri-Gerät geliefert wurde. (5) Schließen Sie das Sensorkabel an das Compri-Gerät an. -
Seite 10: Kompressionsdruckmessung
(8) Nach Abschluss der Messung lädt die Software den Druckverlauf einiger Arbeitszyklen herunter, was etwas Zeit in Anspruch nimmt: (9) Trennen Sie das Sensorkabel vom Compri-Gerät, schrauben Sie den Sensor aus und in das Zünd- oder Glühkerzenloch des nächsten Zylinders, den Sie prüfen wollen, wieder ein. -
Seite 11: Details Zur Messung
Scrollen Sie den Bildschirm, um alle aufgezeichneten Druckkurven zu betrachten. Öffnen oder teilen Sie den Messbericht als PDF-Datei. Die Schaltfläche „Änderungen speichern“ ist aktiviert, falls Änderungen am Bericht vorgenommen wurden. Datum: 05.12.2024 Version: 2 Seite 11 von 17 IMES GmbH... -
Seite 12: Leckagetest (Druckverlustmessung)
(6) Schrauben Sie den Drucksensor in den Verteilerblock. (7) Schließen Sie zum Kalibrieren des Prüfaufbaus den Auslassschlauch an die Kalibrierkupplung an. (8) Schließen Sie den am Verteilerblock montierten Druckregler an Druckluft an ( 7..10 bar). Datum: 05.12.2024 Version: 2 Seite 12 von 17 IMES GmbH... -
Seite 13: Druckverlustmessung
Beschädigung des Compri-Gerätes oder von Motorteilen. Platzieren Sie das Compri-Gerät während der Messung an einer sicheren Stelle. Achten Sie darauf, dass das Compri-Gerät nicht in den Motorraum fallen kann, wo es durch sich bewegende Teile beschädigt werden oder Motorteile beschädigen kann. - Seite 14 (8) Wählen Sie die Nummer des Zylinders, den Sie nun messen wollen. (9) Schließen Sie den Druckausgang an den Prüfadapter an. Mit Punkt (3) fortfahren… Wenn Sie alle Zylinder gemessen haben, speichern Sie die Messung und rufen Sie den Auswertungsbericht auf. Datum: 05.12.2024 Version: 2 Seite 14 von 17 IMES GmbH...
-
Seite 15: Auswertung Der Messung
Versuchen Sie, das Leck zu finden, indem Sie auf Geräusche der ausströmenden Luft achten. Mögliche Stellen für Leckagen sind: Geräuschquellen können z.B. sein: Einlass-/Auslassventil Ansaug- oder Auslasskrümmer Kolbenring Öleinfüllstutzen Zylinderkopf Einfüllstutzen für Kühlflüssigkeit Datum: 05.12.2024 Version: 2 Seite 15 von 17 IMES GmbH... -
Seite 16: Firmwareaktualisierung
Firmware auf das Gerät. Dieser Vorgang dauert einige Minuten. Warten Sie, bis die Installation abgeschlossen ist. Nach Abschluss der Aktualisierung startet das Compri-Gerät neu und die App versucht, sich erneut mit dem Gerät zu verbinden. Sobald das Gerät wieder verbunden ist, werden die neuen Firmware-Informationen angezeigt: Batteriewechsel Das IMES Compri benötigt 4x AA (Mignon, LR6, 1.5V) Batterien. -
Seite 17: Wartung Und Instandhaltung
Wartung und Instandhaltung Wartung und Reinigung Lagern und transportieren Sie das Compri-Gerät und den Sensor nur im mitgelieferten Koffer. Halten Sie das Gerät und alle Zubehörteile stets sauber. Tauchen Sie das Compri-Gerät oder den Drucksensor niemals in Wasser oder andere Flüssigkeiten.
