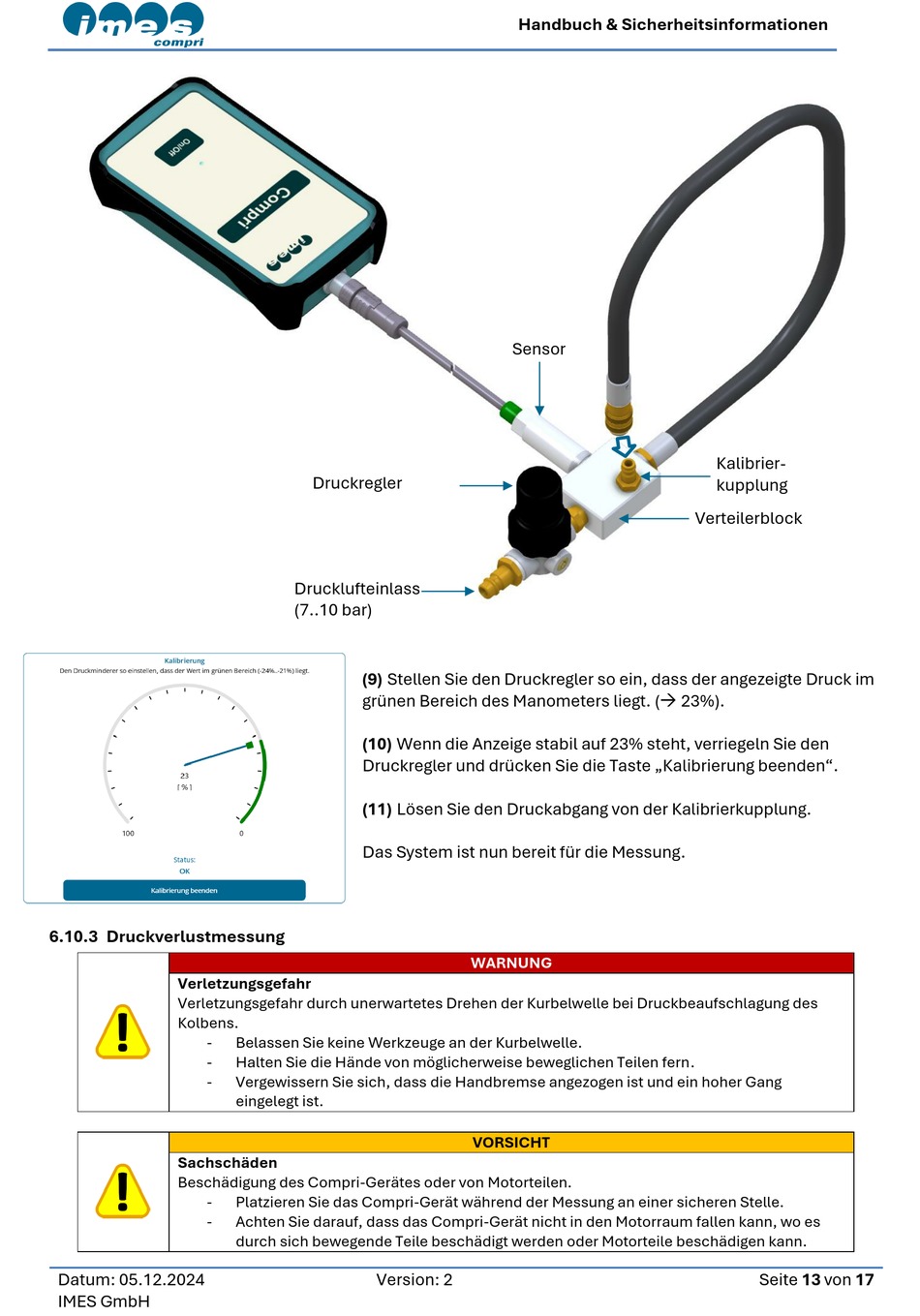

6.10.3 Druckverlustmessung

Verletzungsgefahr
Verletzungsgefahr durch unerwartetes Drehen der Kurbelwelle bei Druckbeaufschlagung des
Kolbens.
-
-
-
Sachschäden
Beschädigung des Compri-Gerätes oder von Motorteilen.
-
-
Datum: 05.12.2024
IMES GmbH
Druckregler
Drucklufteinlass
(7..10 bar)
(9) Stellen Sie den Druckregler so ein, dass der angezeigte Druck im
grünen Bereich des Manometers liegt. ( 23%).
(10) Wenn die Anzeige stabil auf 23% steht, verriegeln Sie den
Druckregler und drücken Sie die Taste „Kalibrierung beenden".
(11) Lösen Sie den Druckabgang von der Kalibrierkupplung.
Das System ist nun bereit für die Messung.
Belassen Sie keine Werkzeuge an der Kurbelwelle.
Halten Sie die Hände von möglicherweise beweglichen Teilen fern.
Vergewissern Sie sich, dass die Handbremse angezogen ist und ein hoher Gang
eingelegt ist.
Platzieren Sie das Compri-Gerät während der Messung an einer sicheren Stelle.
Achten Sie darauf, dass das Compri-Gerät nicht in den Motorraum fallen kann, wo es
durch sich bewegende Teile beschädigt werden oder Motorteile beschädigen kann.
Version: 2
Handbuch & Sicherheitsinformationen
Sensor
WARNUNG
VORSICHT
Kalibrier-
kupplung
Verteilerblock
