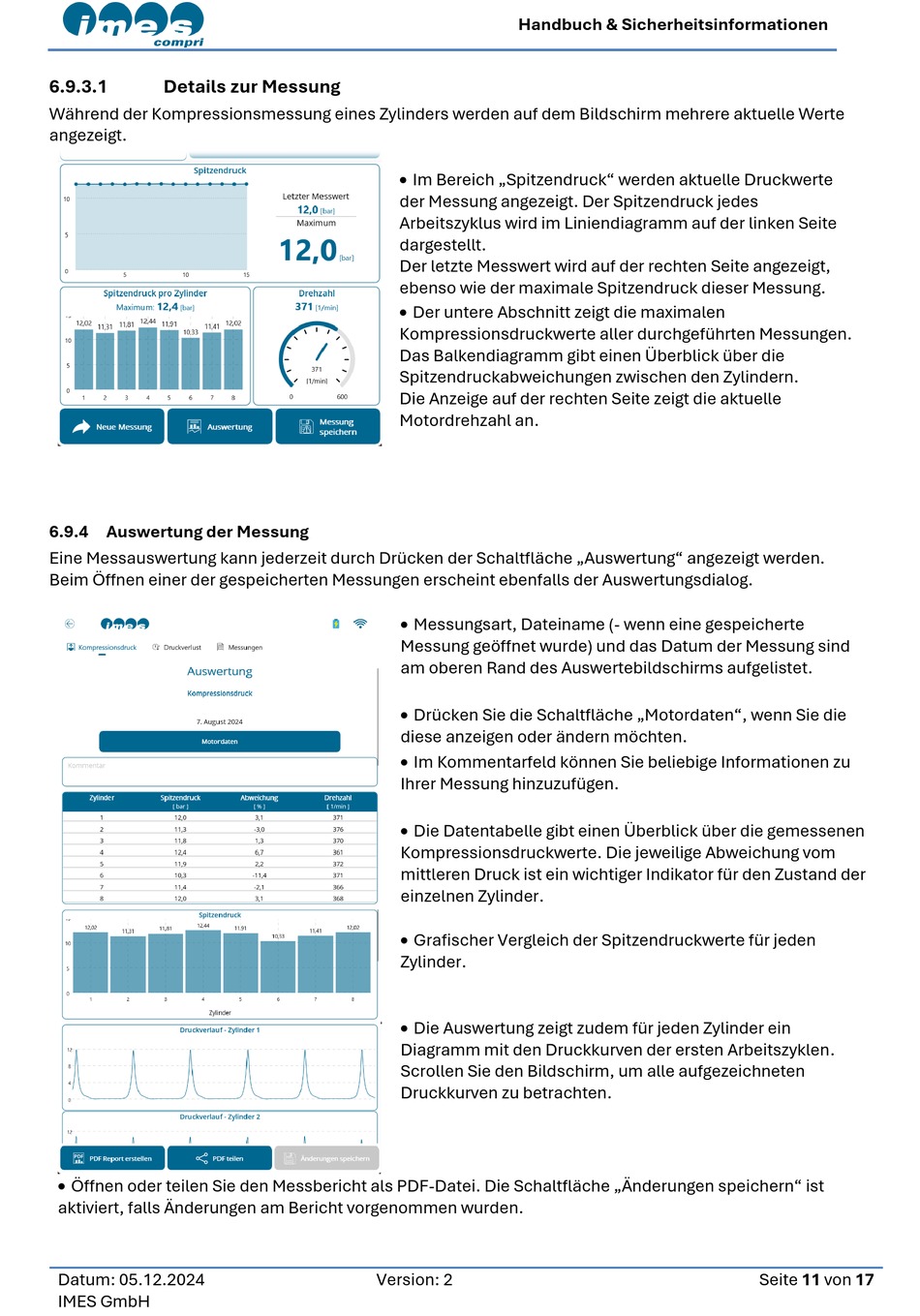

6.9.3.1

Details zur Messung

Während der Kompressionsmessung eines Zylinders werden auf dem Bildschirm mehrere aktuelle Werte
angezeigt.

6.9.4 Auswertung der Messung

Eine Messauswertung kann jederzeit durch Drücken der Schaltfläche „Auswertung" angezeigt werden.
Beim Öffnen einer der gespeicherten Messungen erscheint ebenfalls der Auswertungsdialog.
 Öffnen oder teilen Sie den Messbericht als PDF-Datei. Die Schaltfläche „Änderungen speichern" ist
aktiviert, falls Änderungen am Bericht vorgenommen wurden.
Datum: 05.12.2024
IMES GmbH
Handbuch & Sicherheitsinformationen
 Im Bereich „Spitzendruck" werden aktuelle Druckwerte
der Messung angezeigt. Der Spitzendruck jedes
Arbeitszyklus wird im Liniendiagramm auf der linken Seite
dargestellt.
Der letzte Messwert wird auf der rechten Seite angezeigt,
ebenso wie der maximale Spitzendruck dieser Messung.
 Der untere Abschnitt zeigt die maximalen
Kompressionsdruckwerte aller durchgeführten Messungen.
Das Balkendiagramm gibt einen Überblick über die
Spitzendruckabweichungen zwischen den Zylindern.
Die Anzeige auf der rechten Seite zeigt die aktuelle
Motordrehzahl an.
 Messungsart, Dateiname (- wenn eine gespeicherte
Messung geöffnet wurde) und das Datum der Messung sind
am oberen Rand des Auswertebildschirms aufgelistet.
 Drücken Sie die Schaltfläche „Motordaten", wenn Sie die
diese anzeigen oder ändern möchten.
 Im Kommentarfeld können Sie beliebige Informationen zu
Ihrer Messung hinzuzufügen.
 Die Datentabelle gibt einen Überblick über die gemessenen
Kompressionsdruckwerte. Die jeweilige Abweichung vom
mittleren Druck ist ein wichtiger Indikator für den Zustand der
einzelnen Zylinder.
 Grafischer Vergleich der Spitzendruckwerte für jeden
Zylinder.
 Die Auswertung zeigt zudem für jeden Zylinder ein
Diagramm mit den Druckkurven der ersten Arbeitszyklen.
Scrollen Sie den Bildschirm, um alle aufgezeichneten
Druckkurven zu betrachten.
Version: 2 Seite 11 von 17
