2.4.2 Stromversorgung und Timer
Schließen Sie die Pumpe an das 230 V AC-Relais des Schaltkastens an, das der Filtersteuerung des Pools nachgeschaltet ist.
Die Timereinstellung der Filtersteuerung steuert direkt die Stromversorgung der Pumpe, die dann mit der ausgewählten
Drehzahlstufe startet.
2.4.3 Anschluss der Stromversorgung des Motors
• Öffnen Sie den Schaltkasten, indem Sie die 3 Schrauben der Benutzerschnittstelle lösen und diese zur Seite schwenken
(Achtung auf die darunter liegenden Kabel).
• Das Netzstromkabel in die Stopfbuchse durchführen und an den Klemmen
• Das Gehäuse wieder schließen und dabei darauf achten, dass die Dichtung korrekt angebracht ist.
• Querschnitt des Stromkabels: Richtwert, für eine maximale Länge von 45 Metern (Berechnungsgrundlage: NFC15-
100), muss entsprechend den Installationsbedingungen und den am Installationsort geltenden Normen geprüft und
angepasst werden.
• Elektrische Kenndaten:
Maximale Stromaufnahme
Spannung
230V-50Hz

3. Bedienung

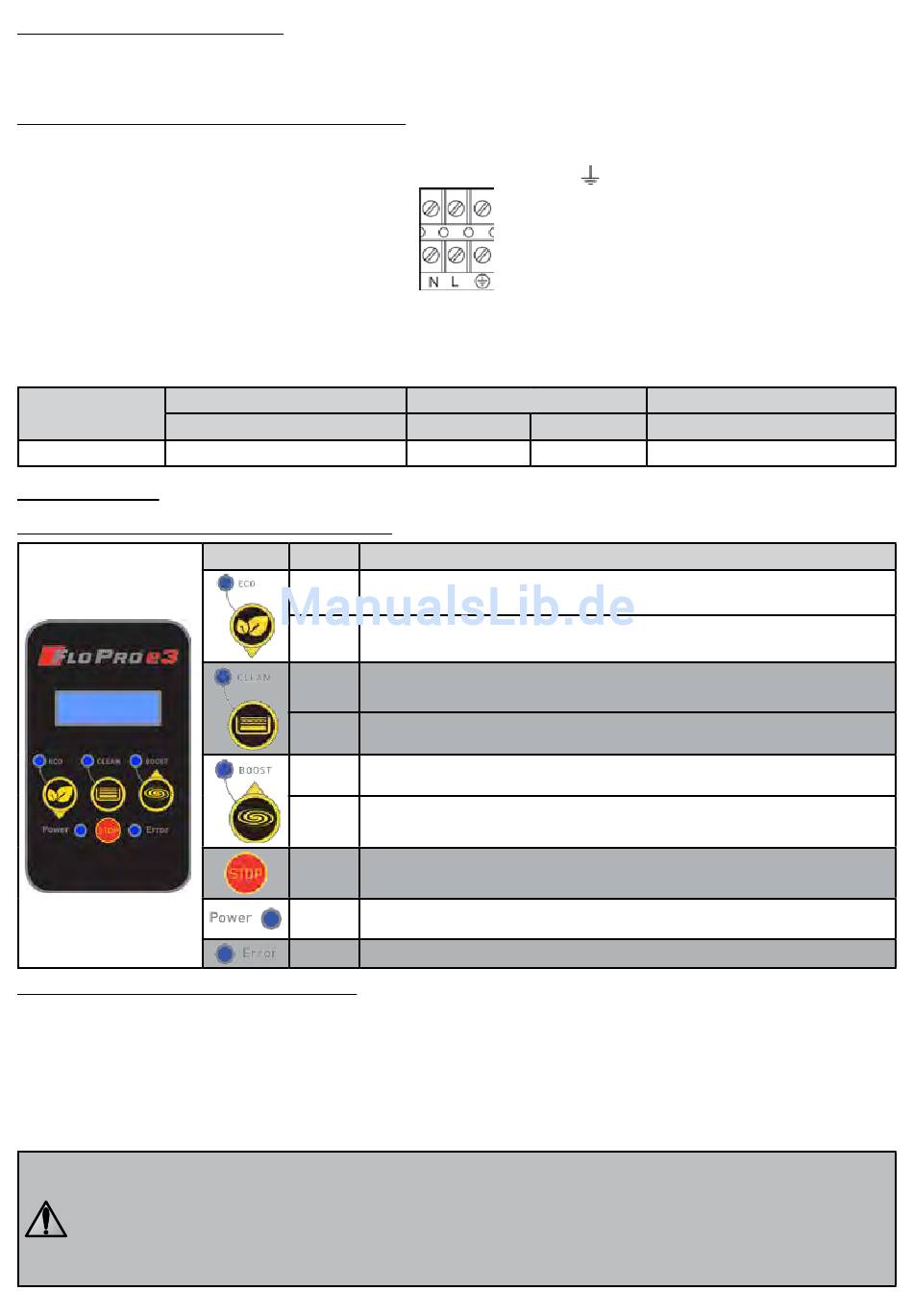

3.1 Beschreibung der Benutzerschnittstelle

3.2 Kontrollen vor der Inbetriebnahme

• Prüfen Sie, dass die hydraulischen Anschlüsse richtig festgezogen sind.
• Prüfen sie, dass die Pumpe stabil, eben und lotrecht angebracht ist.
• Das Stromkabel darf nicht mit einem scharfen oder heißen Gegenstand in Berührung kommen, der es beschädigen
könnte.
• Der Hydraulikkreis muss entlüftet sein und er darf keine Verunreinigungen enthalten.
• Der Deckel des Vorfilterkorbs der Pumpe muss richtig (per Hand) geschlossen sein und seine Dichtung muss sauber und
korrekt eingesetzt sein.
• Prüfen Sie, dass die Ventile (Kugelhähne) geöffnet sind.
• Um jedes Risiko einer Explosion zu vermeiden, die zu schweren Sach- oder Personenschäden und sogar
zum Tod führen kann, prüfen Sie, dass der Hydraulikkreis weder verschmutzt noch blockiert ist und dass er
keinem übermäßigen Druck ausgesetzt ist.
• Die Pumpe darf niemals „trocken" betrieben werden, da sie dadurch beschädigt werden kann.
• Der Deckel des Vorfilterkorbs muss per Hand geschlossen werden (es dürfen keine Werkzeuge verwendet
werden).
5
A
4,8
Symbol
Aktivierung Drehzahlstufe „ECO"
Taste
Verringerung der Drehzahlstufe im Einstellungsmodus
Blinkend: im Ansaugmodus (ca. 2 Minuten beim Starten)
LED
Ständig leuchtend: aktive Drehzahlstufe
Aktivierung Drehzahlstufe „CLEAN"
Taste
Speicherung der aktuellen Einstellung (10 Sekunden lang drücken)
Blinkend: im Ansaugmodus (ca. 2 Minuten beim Starten)
LED
Ständig leuchtend: aktive Drehzahlstufe
Aktivierung Drehzahlstufe „BOOST"
Taste
Erhöhung der Drehzahlstufe im Einstellungsmodus
Blinkend: im Ansaugmodus (ca. 2 Minuten beim Starten)
LED
Ständig leuchtend: aktive Drehzahlstufe
Taste Beenden der Drehzahlstufe bei laufendem Betrieb
Blinkend: Pumpe steht still, unter Spannung
LED
Ständig leuchtend: Pumpe in Betrieb
LED Die Blinkfolge zeigt den aktuellen Fehler an
(Erde) und L-N anschließen:
Kabelquerschnitt
mm² Typ
3x1,5 3G1,5
Bezeichnung
Elektrischer Schutz
A
16
H0538700. - DE - 2015-09
