3. Montage

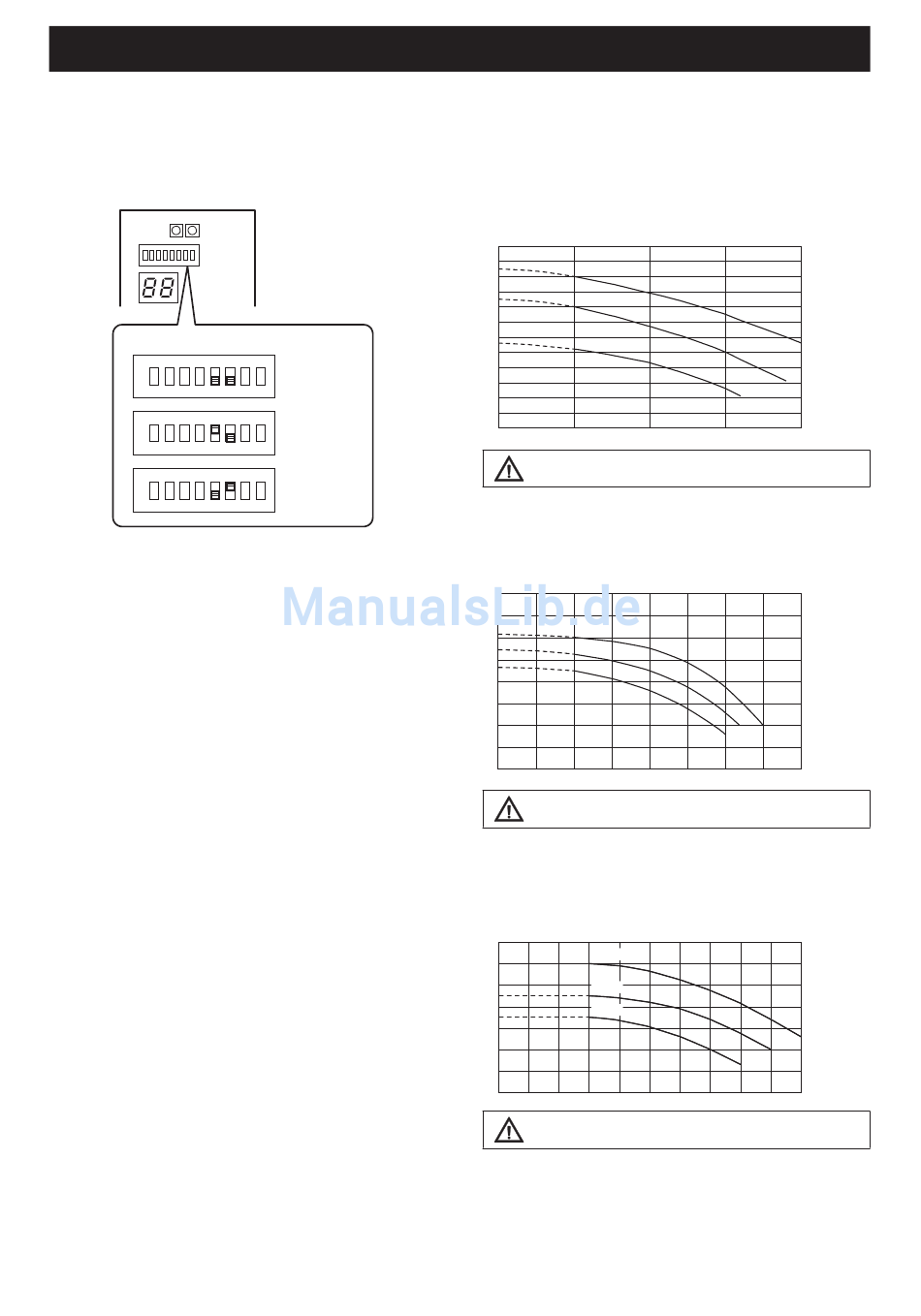

3.4 Druck und Durchflussmengen im Vorlauf

Die integrierte Umwälzpumpe hat 3 Geschwindigkeitsstufen.
Werksseitig ist diese auf Stufe 3 eingestellt.
Mit den DIP SW. Schaltern 5 und 6 am PCB Terminal lässt sich die Geschwindigkeit einstellen.
DIP SW.
ON 1 2 3 4 5 6 7 8
OFF
OFF
OFF
Level 3
(Maximum)
Level 2
(Medium)
Level 1
(Minimum)
AEYC-0639U
(m)
12
11
Level 3
10
9
Level 2
8
7
6
Level 1
5
4
3
2
1
0
0 5 10
Vorsicht
Das Durchflussvolumen sollte nicht unter 5L/min sein.
AEYC-1039U
(m)
8
7
Level 3
6
Level 2
5
Level 1
4
3
2
1
0
0 5 10 15 20
Vorsicht
Das Durchflussvolumen sollte nicht unter 10L/min sein.
AEYC-1639U
(m)
14
Level3
Level 3
12
10
Level2
Level 2
8
Level1
Level 1
6
4
2
0
0 10 20
Vorsicht
Das Durchflussvolumen sollte nicht unter 15L/min sein.
15 20(L/min)
40(L/min)
25 30 35
30 40 50(L/min)
