7. Wärmepumpe

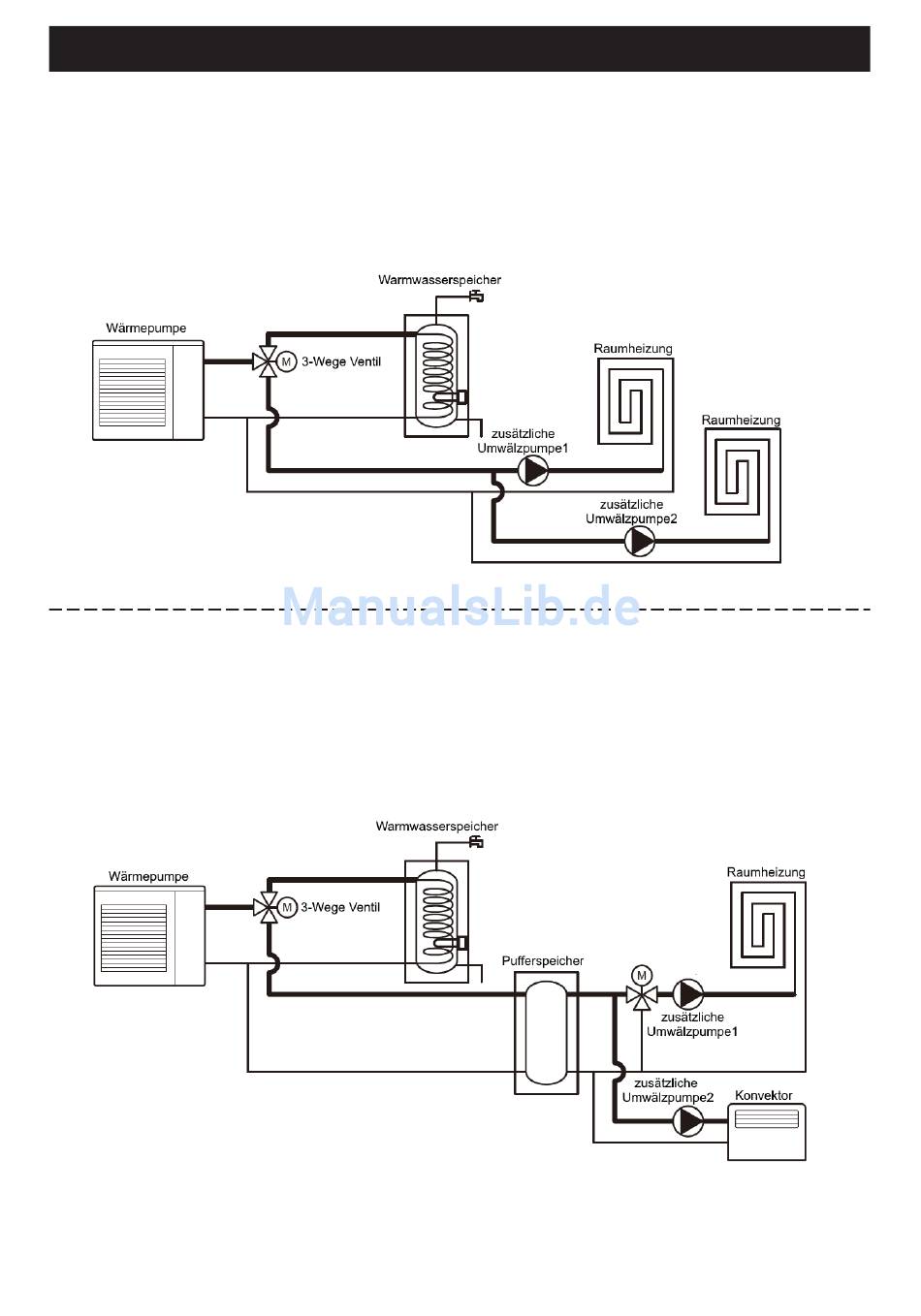

Schema <A> Konfiguration
1) Abhängig von der integrierten Umwälzpumpe
2) Abhängig von der integrierten Umwälzpumpe, aber immer aus wenn WW-Modus aktiviert ist
Unitate HP
Scheme <B> Konfiguration
1) Abhängig von der integrierten Umwälzpumpe
2) Abhängig von der integrierten Umwälzpumpe, aber immer aus wenn WW-Modus aktiviert ist
3) Immer An, außer bei Error oder wenn die Wärmepumpe ausgeschaltet ist
4) Ein/ Aus abhängig von der Raumtemperatur (eingestellt über die Steuerung)
Unitate HP
rezervor ACM
supapă cu 3 căi
M
Rezervor ACM
supapă cu 3 căi
M
Încălzirea spaţiului
Pompa 1
Pompă 2
Rezervor-tampon
M
Încălzirea spaţiului
Încălzirea spaţiului
Pompa 1
Pompa 2 Ventilator cu convecţie
