7. Wärmepumpe

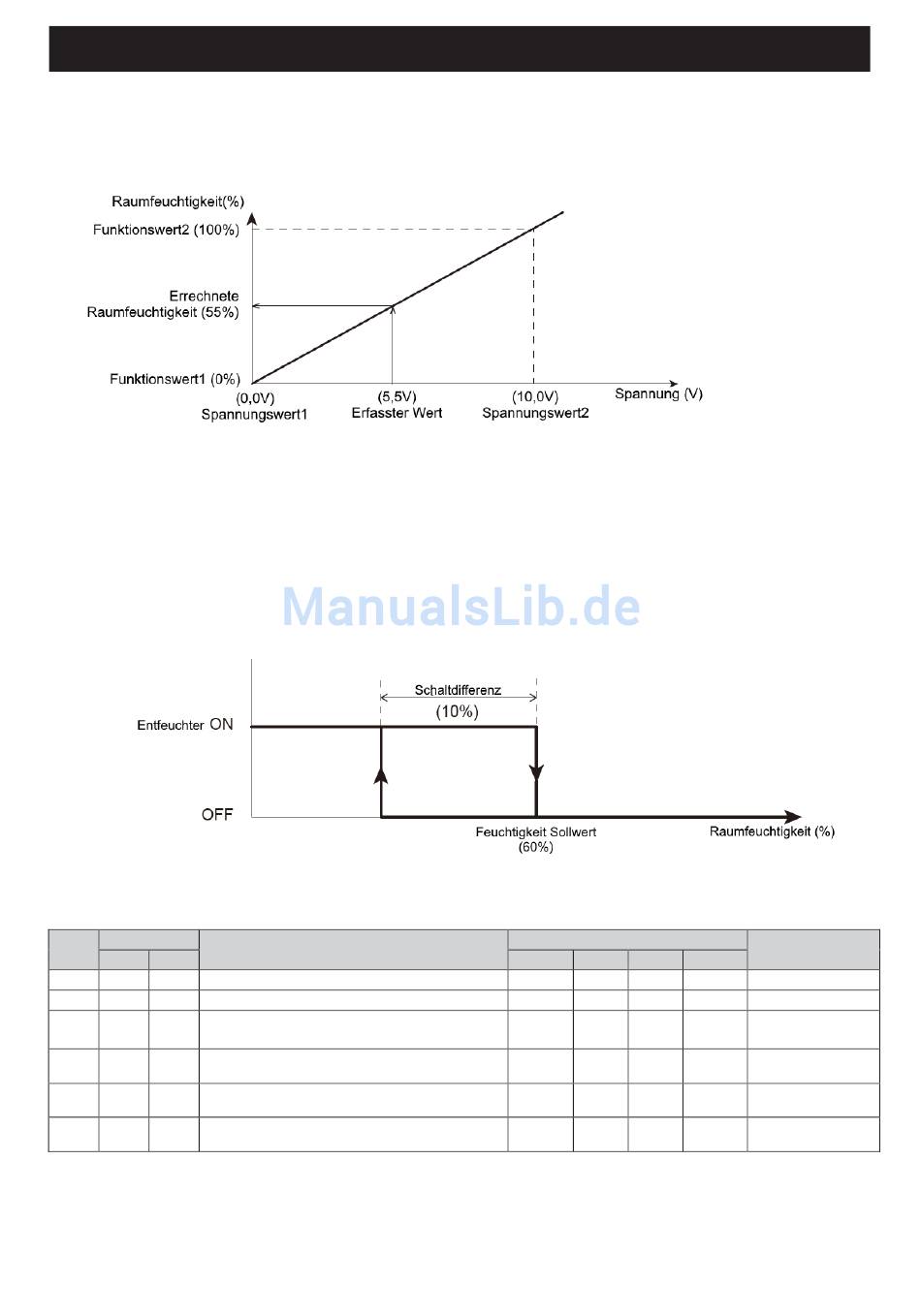

Der Feuchtigkeitssensor wird am Terminal 17-18 angeschlossen. Die Steuerung erhält Informationen zur relativen
Luftfeuchtigkeit in Form von Spannungssignalen (DC0~10V). Die jeweilige Luftfeuchtigkeit wird via linearen
Eigenschaften gemessen, welche durch 2 fixe Werte definiert werden (Spanungswert1/ Funktionswert1 und
Spannungswert2/Funktionswert2)
Umiditate ambientală (%)
Valoarea funcţiei 2(100%)
Umiditate
ambientală calculată (55%)
Valoarea funcţiei 2 (0%)
Valoare tensiune1
Zu beachten: Logik des Alarms
Der PCB (Controller) zeigt die Errormeldung L5 an (Error beim Feuchtigkeitssensor), wenn die registrierte
Spannung des Feuchtigkeitssensors (Terminal 17-18) unter DC0,15V oder über DC9,8V ist. Bei einer
Toleranz von 2%, würde die Errormeldung angezeigt werden, wenn die Feuchtigkeit bei 96% oder höher
ist.
Die Steuerung vergleicht die Raumluftfeuchtigkeit (gemessen über die Feuchtigkeitssensoren) mit den Sollwert-
Feuchtigkeit (Par4401,4402) und schaltet je nach Bedarf den externen Luftentfeuchter, angeschlossen am Terminal
45-N.
Uscător ON
OFF
Parameter
Parameter
Ebene
Gruppe Code
I 44 01 Relative Raumfeuchtigkeit
I 44 02 Schaltdifferenz
I 44 03 Eigenschaften d. Feuchtigkeitssensors,
Volt Wert1
I 44 04 Eigenschaften d. Feuchtigkeitssensors,
Volt Wert2
I 44 05 Eigenschaften d. Feuchtigkeitssensors,
Funktion Wert1
I 44 06 Eigenschaften d. Feuchtigkeitssensors,
Funktion Wert2
90
(0V) (5.5V)
Valoare detectată
Beschreibung der Funktion
(10V) Tensiune (V)
Valoare tensiune 2
histereză
(10%)
Val. de ref. umiditate
(60%)
Anzeige& Eingabewert
Standard Min.
60
10
0,0 0,0
10,0 0,0
0
100
Umiditate ambientală (%)
Bemerkungen
Max. Einheit
0 100 1%
1 100 1%
10,0 0,1V
10,0 0,1V
0 100 1%
0 100 1%
