Inbetriebnahme

2.2.2 Ausrichtung der Positioniereinrichtung

Die Positioniereinrichtung wird auf dem Auflagetisch des digi test II befestigt, wie folgt:
• Schrauben Sie die 3 Rändelschrauben (4.04) in die Winkel (4.05), so dass diese mit der
Innenfläche der Winkel bündig sind.
• Schieben Sie die Positioniereinrichtung bis zum Anschlag auf den Auflagetisch (1.03) und
parallel zur Säulenaufnahme (1.10).
• Ziehen Sie die Rändelschrauben (4.04) fest.
• Lösen Sie den Klemmhebel (2.02) und schieben Sie den Aufnahmearm mit der
Messeinrichtung nach unten, bis zu einem Abstand von ≈ 10 mm zwischen der Druckplatte
(5.04) der Messeinrichtung und dem Auflagetisch.
• Ziehen Sie den Klemmhebel fest.
• Lösen Sie die Klemmschraube des Halteringes (1.02) mit dem Innensechskantschlüssel.
• Schieben Sie den Haltering mit Anschlagleiste (Absturzsicherung) nach oben bis zum Anschlag
und ziehen Sie die Klemmschraube mit dem Innensechskantschlüssel fest.
5.04
1.03
4.05
4.04

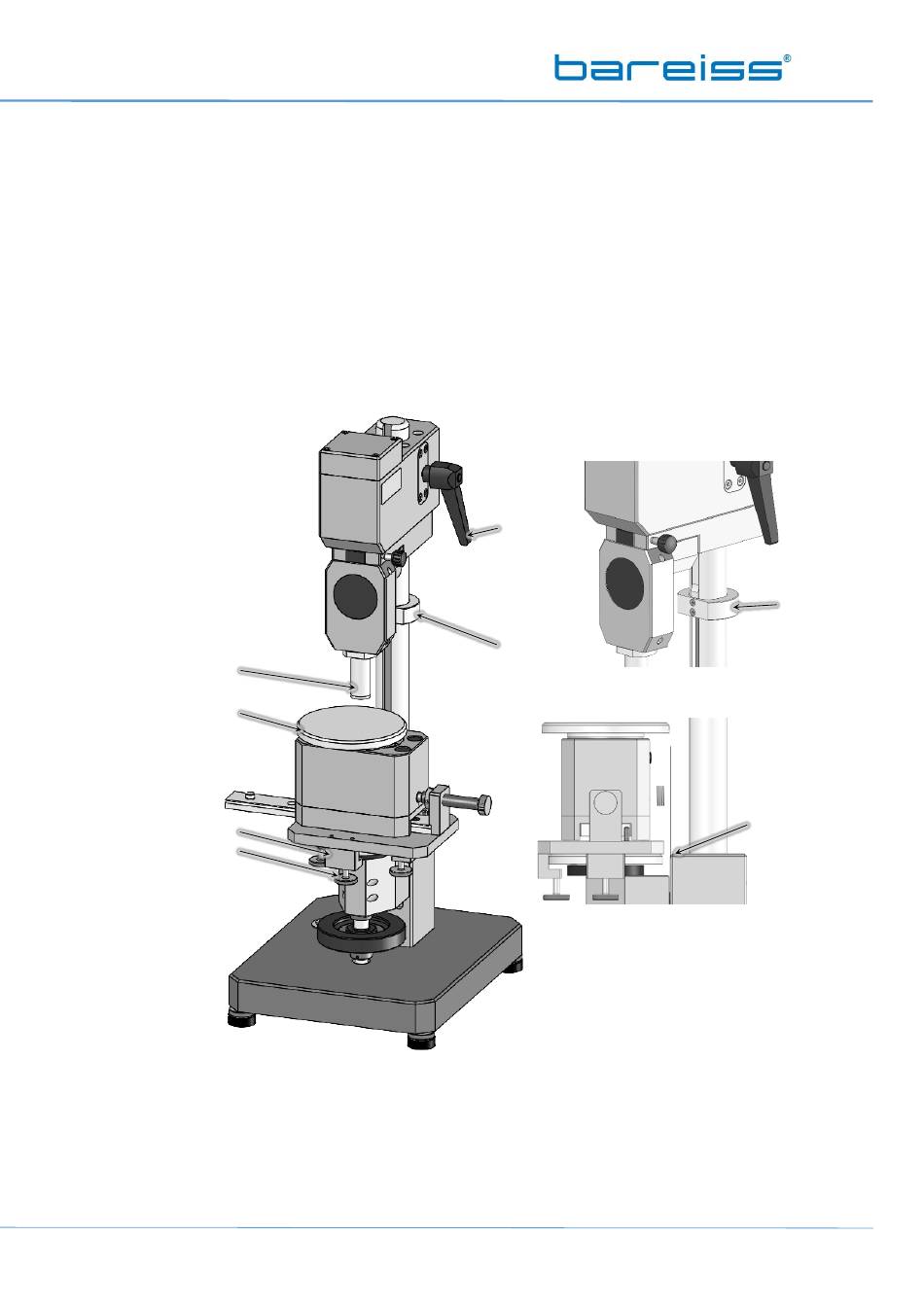

Abb. 2 Ausrichtung der Positioniereinrichtung
4
2.02
1.02
12.03.2025
1.02
1.10
