• Drücken Sie zweimal die „FUNC-Taste".
• Geben Sie nun die passende Anzahl bei Schablonenteilung- und Belegung ein.
- Bei der Schablonenbelegung geben Sie an, wie viel Proben Sie aktuell auf Ihrer Schablone
platziert haben.
- Die Schablonenteilung ist immer 10!
- Die Messungen fangen immer bei Probe 1 an und es sollte kein Messplatz leer gelassen werden.
• Bestätigen Sie Ihre Eingabe mit der OK Taste.
Achtung!
Quetschgefahr zwischen Gewindestift / Rändelmutter und Säulenaufnahme.
- Der Auflagetisch dreht sich im Uhrzeigersinn in seine Ausgangsposition.
Achtung!
Bei Abbruch durch STOP fährt der Positioniereinrichtung wieder in die Ausgangsposition.
4.3

Anbringen der kleinen aufsetzbaren Schablonen

- Kleine Proben wie Oval 2 und Oval 3 können nicht mit der Standardschablone gemessen werden.
- Hierfür liegen dem Paket zwei kleine Schablonen (4.12) bei.
Zum Anbringen der Schablone beachten Sie bitte folgende Vorgehensweise:
• Öffnen Sie die Kapselaufnahmen bis zum Maximum durch drehen der Schablone.
• Fixieren Sie nun diese Position mit der Schraube (4.09).
• Setzen Sie nun die kleine Schablone auf die Standardschablone auf.
• Nun folgen Sie den gleichen Schritten wie in Kapitel 4.2„Ausrichten und Einstellungen" auf
Seite 8 beschrieben.

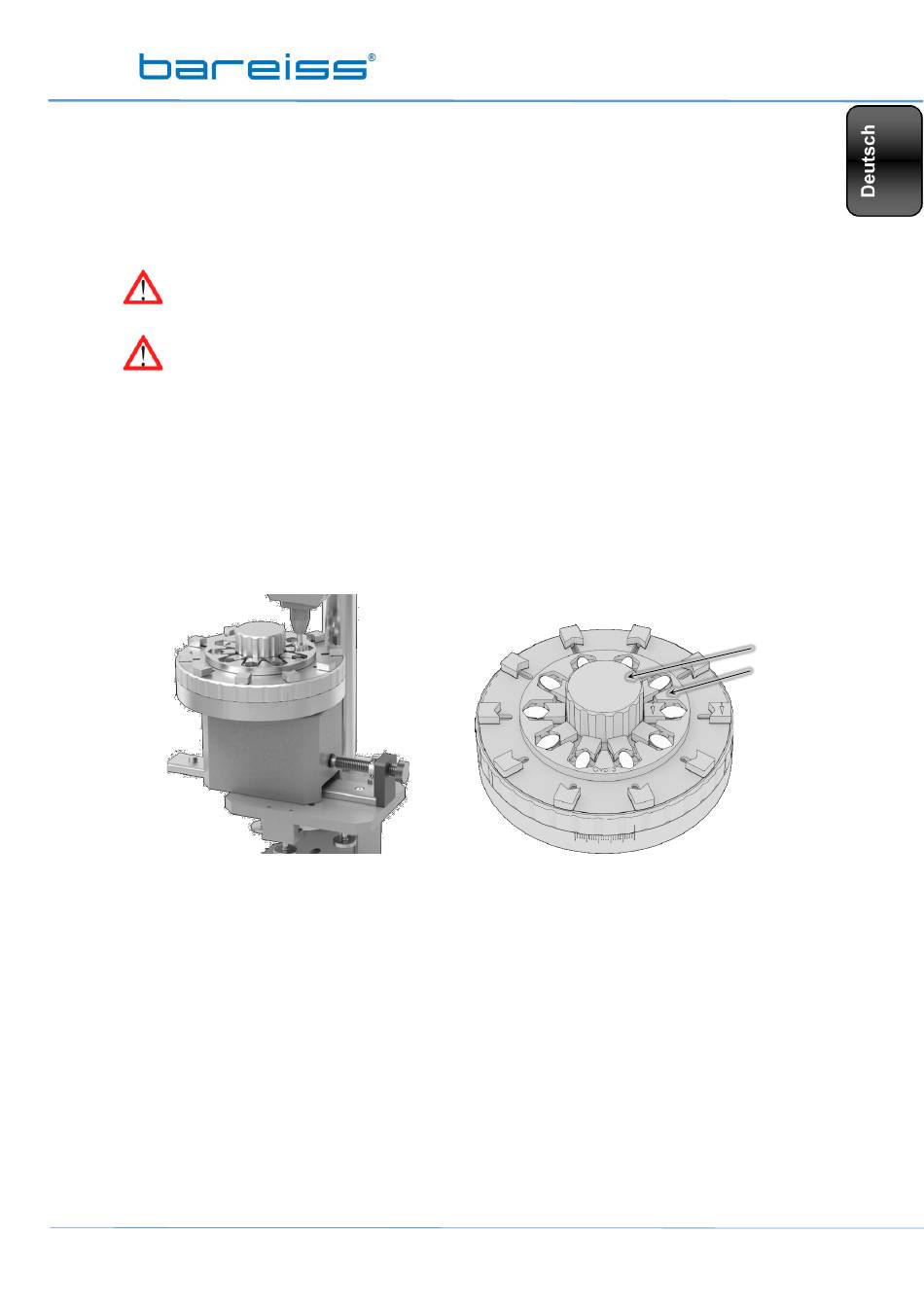

Abb. 8 Anbringen der kleinen aufsetzbaren Schablonen
4.4 Härteprüfung
• Drücken Sie START und der Messvorgang wird gestartet.
- Entsprechend der Schablonenbelegung werden nun die Messungen automatisch durchgeführt.
- Sobald alle Messungen durchgeführt wurden stoppt die Positioniereinrichtung automatisch.
- Der Messvorgang kann jederzeit durch das Drücken der „STOP Taste" abgebrochen werden.
Die Positioniereinrichtung fährt dann wieder in die Ausgangsposition.
- Mithilfe einer Software können die Messwerte automatisch an den PC übertragen werden.
