Ziegler-Nichols-Methode zur Optimierung eines PID-Controllers:
Parameter: Sollwert, P-Band, Nachstellzeit, Vorhaltezeit
Y
a
L
A

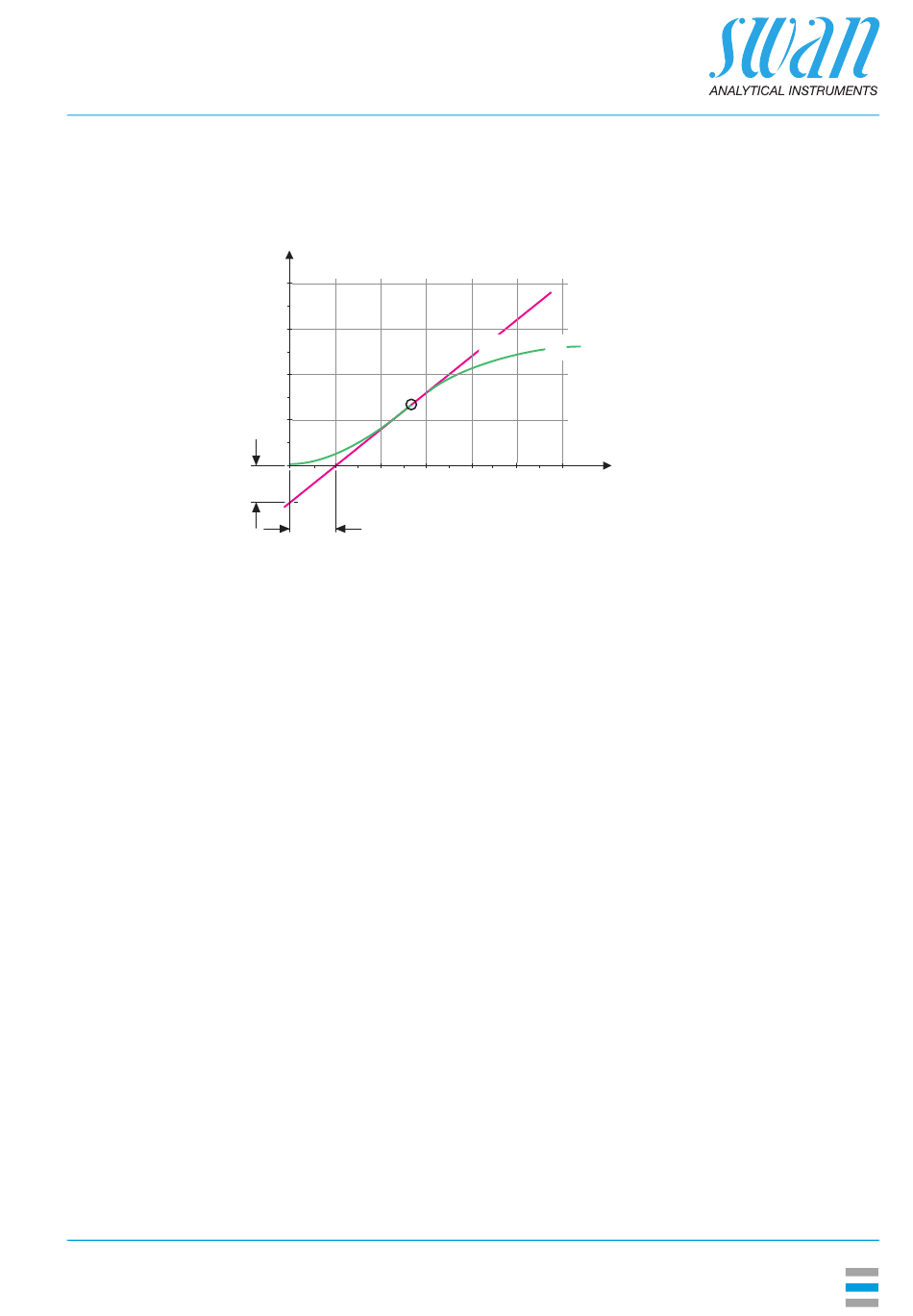

Antwort auf maximale Steuerausgabe
B Tangente am Wendepunkt
X
Zeit
Der Schnittpunkt der Tangente mit der entsprechenden Achse führt
zu den Parametern a und L.
Näheres zum Anschliessen und Programmieren findet sich im Hand-
buch zur jeweiligen Steuereinheit. Regler auf-/abwärts wählen.
Wenn Regler auf-/abwärts aktiv ist
Regelparameter
Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder
Durchfluss)
P-Band: Bereich unterhalb (Aufwärtsregelung) oder oberhalb (Ab-
wärtsregelung) des Sollwerts, wobei die Dosierungsintensität von
100 bis auf 0% reduziert werden kann, um den Sollwert überschrei-
tungsfrei zu erreichen.
B
A
X
Xp
Tn
Tv
= 1.2/a
= 2L
= L/2
