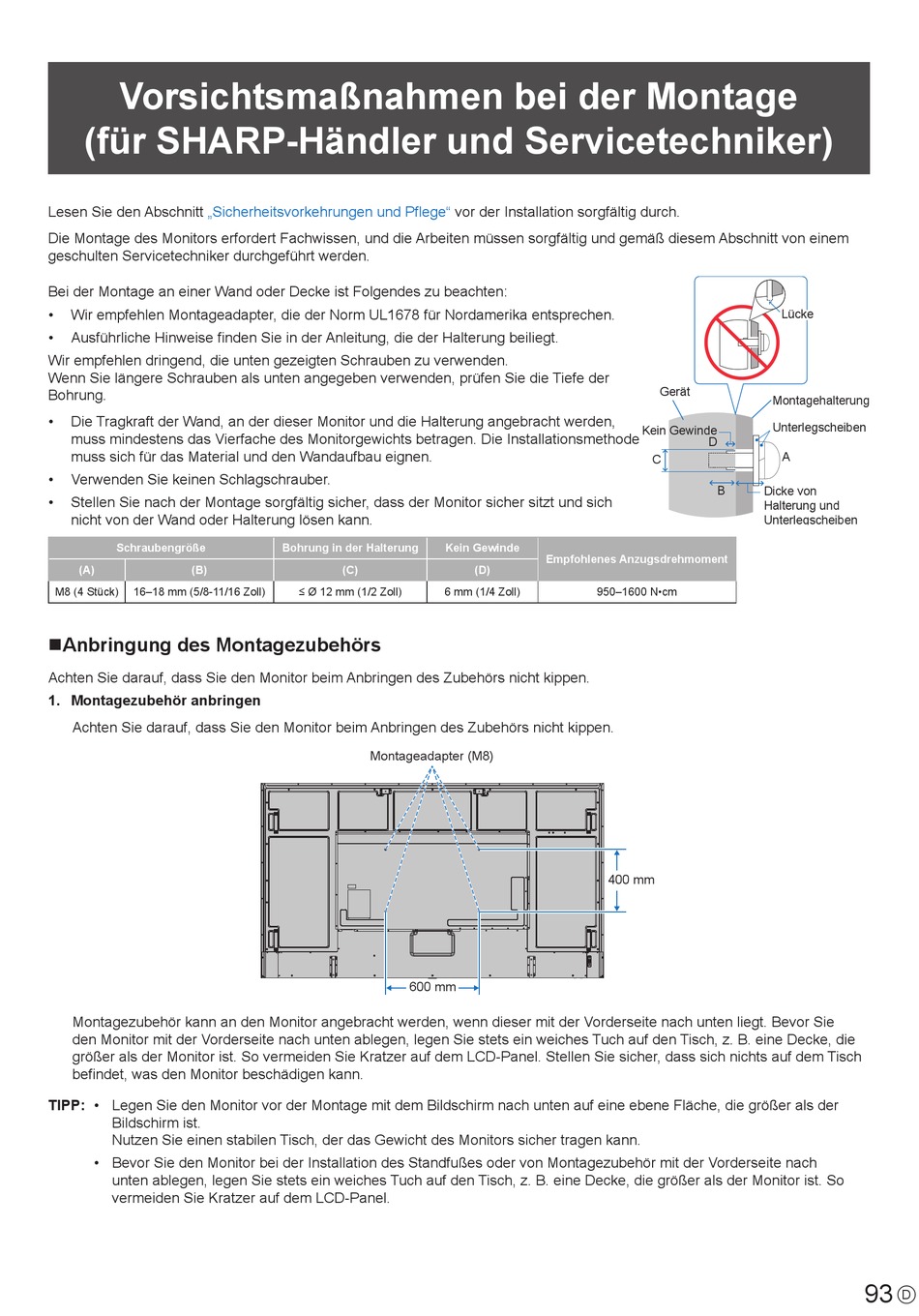

Vorsichtsmaßnahmen bei der Montage
(für SHARP-Händler und Servicetechniker)
Lesen Sie den Abschnitt „Sicherheitsvorkehrungen und Pflege"
Die Montage des Monitors erfordert Fachwissen, und die Arbeiten müssen sorgfältig und gemäß diesem Abschnitt von einem
geschulten Servicetechniker durchgeführt werden.
Bei der Montage an einer Wand oder Decke ist Folgendes zu beachten:
• Wir empfehlen Montageadapter, die der Norm UL1678 für Nordamerika entsprechen.
• Ausführliche Hinweise finden Sie in der Anleitung, die der Halterung beiliegt.
Wir empfehlen dringend, die unten gezeigten Schrauben zu verwenden.
Wenn Sie längere Schrauben als unten angegeben verwenden, prüfen Sie die Tiefe der
Bohrung.
• Die Tragkraft der Wand, an der dieser Monitor und die Halterung angebracht werden,
muss mindestens das Vierfache des Monitorgewichts betragen. Die Installationsmethode
muss sich für das Material und den Wandaufbau eignen.
• Verwenden Sie keinen Schlagschrauber.
• Stellen Sie nach der Montage sorgfältig sicher, dass der Monitor sicher sitzt und sich
nicht von der Wand oder Halterung lösen kann.
Schraubengröße
(A) (B)
M8 (4 Stück) 16–18 mm (5/8-11/16 Zoll)
nAnbringung des Montagezubehörs
Achten Sie darauf, dass Sie den Monitor beim Anbringen des Zubehörs nicht kippen.
1. Montagezubehör anbringen
Achten Sie darauf, dass Sie den Monitor beim Anbringen des Zubehörs nicht kippen.
Montagezubehör kann an den Monitor angebracht werden, wenn dieser mit der Vorderseite nach unten liegt. Bevor Sie
den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine Decke, die
größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf dem Tisch
befindet, was den Monitor beschädigen kann.
TIPP:
• Legen Sie den Monitor vor der Montage mit dem Bildschirm nach unten auf eine ebene Fläche, die größer als der
Bildschirm ist.
Nutzen Sie einen stabilen Tisch, der das Gewicht des Monitors sicher tragen kann.

• Bevor Sie den Monitor bei der Installation des Standfußes oder von Montagezubehör mit der Vorderseite nach
unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine Decke, die größer als der Monitor ist. So
vermeiden Sie Kratzer auf dem LCD-Panel.
vor der Installation sorgfältig durch.
Bohrung in der Halterung Kein Gewinde
(C)
≤ Ø 12 mm (1/2 Zoll) 6 mm (1/4 Zoll)
Montageadapter (M8)
600 mm
Kein Gewinde
Empfohlenes Anzugsdrehmoment
(D)
950–1600 N•cm
400 mm
Lücke Lücke
Gerät
Montagehalterung
Unterlegscheiben
D
A
C
B Dicke von
Halterung und
Unterlegscheiben
93
D
