Montagehinweis; Anwendungsbeispiele; Einsatzbedingungen - Noding P142 Betriebsanleitung

P142
Betriebsanleitung Tauchsonde
SICHERHEITSHINWEISE
Die Tauchsonde P142 ist ein hydrostatischer Druckaufnehmer zur
Pegelmessung von Flüssigkeiten. Bei unsachgemäßem Einsatz können
Gefahren von ihm ausgehen, z.B. Produktüberlauf durch falsche
Montage bzw. Einstellung. Das Gerät darf nur von qualifiziertem und au-
torisiertem Fachpersonal unter strenger Beachtung dieser Betriebsanlei-
tung, der einschlägigen Normen, der gesetzlichen Vorschriften und der
Zulassungen (je nach Anwendung) eingebaut, angeschlossen, in Betrieb
genommen und gewartet werden. Betriebsdrücke und Überdrücke sind
zu beachten, siehe Typenschild und Datenblatt.
BESONDERE VERWENDUNGSBEDINGUNGEN
1. Es muss sichergestellt sein, dass bei Installation, Betrieb oder Wartung
eine Beschädigung der Membran z. B. durch aggressive Medien oder
mechanische Beanspruchung ausgeschlossen ist. Bei Beschädigung
der Membran darf die Pegelsonde nicht weiterverwendet werden. Sie
ist unverzüglich außer Betrieb zu nehmen und auszutauschen. Eine
Reperatur kann nur durch den Hersteller erfolgen. Mit einer beschädig-
ten Membran können weder die Eigensicherheit der Pegelsonde noch
deren Messgenauigkeit gewährleistet werden.
2. Das Anschlusskabel ist geschützt zu verlegen. Statische Aufladung
und mechanische Beschädigungen müssen ausgeschlossen werden.
Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem
Gebrauch haftet der Hersteller nicht.
3. Das Sondengehäuse muss durch direkte leitfähige Verbindung oder
durch Auflegen der Kabelabschirmung mit dem Potentialausgleich der
Anlage verbunden werden.
MONTAGE
Die Schraubkappe schützt die Membran vor Fremdkörpern im Medium
und sollte soweit möglich auch während des Betriebs montiert bleiben.
Die Funktion der Tauchsonde ist nahezu unabhängig von der Einbaula-
ge. Ein seitliches Bewegen der Tauchsonde kann zu Messfehlern führen.
Wir empfehlen die Installation der Sonde an einer strömungs- und
turbulenzfreien Stelle, oder die Verwendung eines Peilrohrs.
Das Kabelende muss in einem trockenen Raum oder in einem geeigne-
ten Klemmengehäuse mit GORE-TEX® Filter enden.

EINSATZBEDINGUNGEN

Ui ≤ 30 V, Ii ≤ 150 mA, Pi ≤ 700 mW
Die wirksame innere Induktivität von Tauchsonde plus Kabel beträgt
0 µH + Kabellänge [m] * 1 µH/m
Die wirksame innere Kapazität von Tauchsonde plus Kabel beträgt
11,12 nF + Kabellänge [m] * 200 pF/m
Nur für PT100 oder PT1000 Option: Ui ≤ 20 V, Ii ≤ 320 mA, Pi ≤ 100 mW
Die wirksame innere Induktivität von Tauchsonde plus Kabel beträgt
0 µH + Kabellänge [m] * 1 µH/m
Die wirksame innere Kapazität von Tauchsonde plus Kabel beträgt
0 nF + Kabellänge [m] * 200 pF/m
Jegliche elektrostatische Aufladung von Kabeln oder Kunststoffteilen
durch Reibung oder strömende Medien muss vom Anwender ausge-
schlossen werden.
Nöding Messtechnik GmbH • Oldenfelder Bogen 29 • D-22143 Hamburg, Germany • Tel.: +49 40 67 58 51 – 0
Fax: +49 40 67 58 51 – 49 • Internet: www.noeding-messtechnik.de • E-mail: info@noeding-messtechnik.de

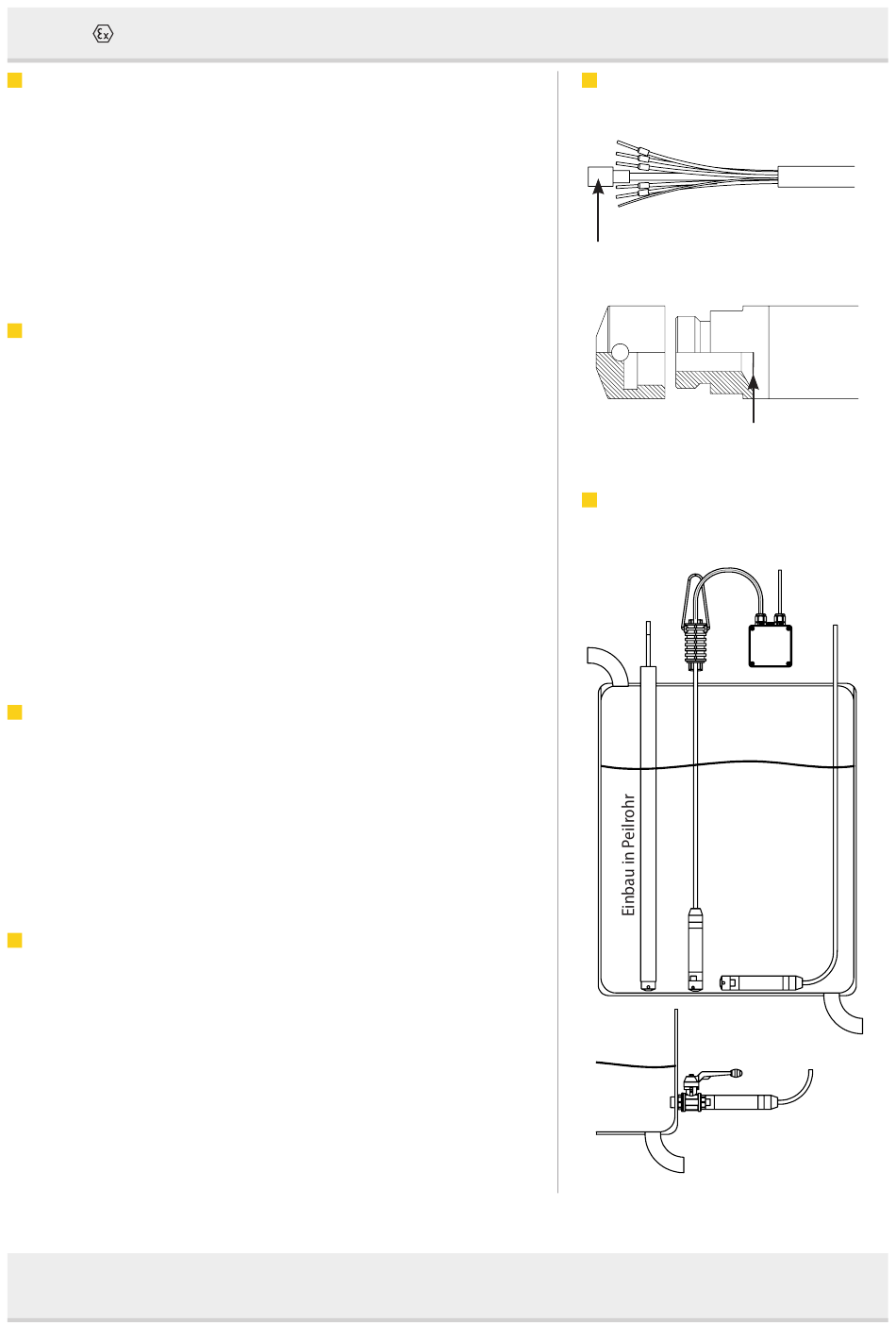

MONTAGEHINWEIS

Referenzluft-Zufuhr nicht verschließen!
Vor Feuchtigkeit schützen!
Membran vor Beschädigung schützen

ANWENDUNGSBEISPIELE

Abspannklemme Klemmgehäuse
AKL1-304
frei schwebend/
liegend
Seitlich eingeschraubt
z.B Flange, Absperrhahn,
Gewindefitting
DE
KG1
