Seite 1

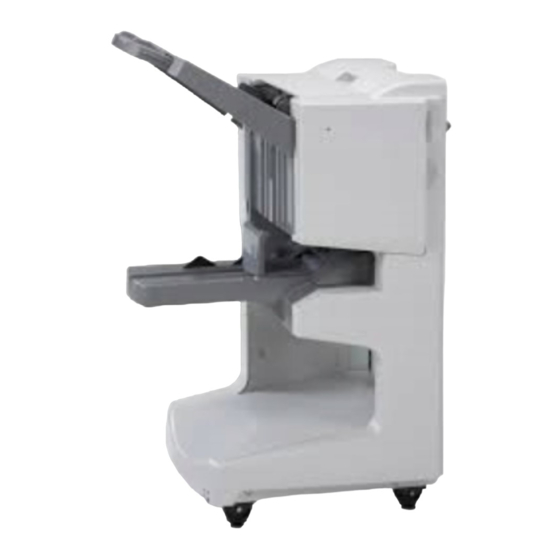

HP Mehrzweck-Abschlussgerät Verwendung Durch die Verwendung dieses Dokuments willigen Sie in die Copyright- und Lizenzbedingungen ein. Copyright 2003 Hewlett-Packard Company.
Seite 2
Copyright und Lizenz Gewährleistung Warenzeichen Copyright Hewlett-Packard Die Informationen in diesem Microsoft® und Windows® sind Company Handbuch können ohne eingetragene US-Warenzeichen Edition 2, 1/2003 Vorankündigung geändert der Microsoft Corporation. werden. Alle Rechte vorbehalten. Die PostScript® ist ein Vervielfältigung, Anpassung Hewlett-Packard übernimmt Warenzeichen von Adobe oder Übersetzung außerhalb keine Gewährleistung zur...
Funktionsmerkmale und Vorteile Das HP Mehrzweck-Abschlussgerät verfügt über zahlreiche benutzerfreundliche und variable Fertigstellungsoptionen. In einem Arbeitsgang können Sie professionell vollständige Dokumente erstellen. Zeit und Kosten im Zusammenhang mit dem Versenden an Unternehmen, die die Fertigstellung übernehmen, entfallen. Papierzufuhrfunktionen Mit Hilfe dieses Geräts können Sie umfangreiche Dokumente stapeln, heften (einfach oder Rückenheftung) oder falzen.
Bedeutung der LED-Anzeigen Abbildung 1 Position der LED Durch die LED-Anzeige an der Vorderseite des Geräts wird ein allgemeiner Fehlerstatus angezeigt. Mit Hilfe der Angaben in der folgenden Tabelle kann der Gerätestatus anhand der LED-Anzeige bestimmt werden. LED-Anzeige LED-Status Bedeutung Leuchtet grün Normaler Gerätebetrieb Blinkt grün...
Seite 8
Hinweis Über die Service-LEDs an der Rückseite des Geräts werden spezielle Fehlerangaben für Kundenunterstützung- und Kundendienstmitarbeiter angegeben. Wenden Sie sich an die Kundenunterstützung, wenn die rote Service-LED blinkt. 8 1 Allgemeine Informationen zum Abschlussgerät DEWW...
Aufgaben des Mehrzweck- Abschlussgeräts Übersicht Konfigurieren der Bedienfeldeinstellungen Erstellen von Broschüren Verwenden des Hefters Auswählen der Ausgabefächer Verwenden des Staplers Verwenden anderer Funktionen im Druckertreiber Übersicht 9 DEWW...
Konfigurieren der Bedienfeldeinstellungen Das Gerät wird an der linken Seite des HP Druckers angebracht. Sie können die Standardeinstellungen zum Sortieren und Heften von Druckjobs über das Bedienfeld des Druckers im Menü KONFIGURATION MEHRZWECK-ABSCHLUSSGERÄT ändern. Hinweis Der Systemadministrator hat die Möglichkeit, den Zugriff auf die Standardoptionen zum Sortieren und Heften einzuschränken.
Seite 11
Standardoptionen zum Heften in Fach 1 (Stapelfach) NICHT HEFTEN Nicht heften Wenn als Standardoption festgelegt ist, wird der Job nicht geheftet. EINE KLAMMER Eckheftung Wenn als Standardoption festgelegt ist, wird das Dokument in der linken oberen Ecke geheftet. Beim Drucken im Querformat wird das Dokument automatisch in der linken oberen Ecke des Querformats geheftet.
Seite 12
Falzlinieneinstellungen in Fach 2 In der Einstellung MEHRZW.-ABSCHLUSSG. ANPASSUNGEN können Sie die Hinweis Position der Falzlinien festlegen. LTR-R & A4-R FALZLINIEN-ANPASS.: Wählen Sie aus, um die Falzlinie für LTR-R & A4-R Druckmedien in den Formaten 216 x 279 mm oder 210 x 297 mm anzupassen.
Broschüren erstellen. Informationen zum Erstellen von Broschüren finden Sie im mit der Anwendung gelieferten Handbuch Verwendung. Wenn Sie ein Programm verwenden, in dem die Erstellung von Broschüren nicht unterstützt wird, können Sie im HP Druckertreiber Broschüren anfertigen. Hinweis HP empfiehlt, das Dokument in der entsprechenden Anwendung zu bearbeiten und in der Vorschau anzuzeigen und die Broschüre dann...
Seite 14
Mit der Funktion für den Broschürendruck können Sie Broschüren in den folgenden Papierformaten falzen und heften: A3, A4, Letter, Legal, Ledger und B4-JIS. Hinweis Lesen Sie die Anweisungen für quer in das Zufuhrfach eingelegte Druckmedien (LTR-R and A4-R), bevor Sie Broschüren in den Formaten Letter und A4 drucken.
So aktivieren Sie den Broschürendruck Hinweis Es ist möglich, dass diese Funktion durch den Drucker unter Mac OS X unterstützt wird. Microsoft® Windows® Klicken Sie auf Datei, Drucken und anschließend auf Eigenschaften. Erstellen von Broschüren 15 DEWW...
Seite 16
Befolgen Sie die Anweisungen für den verwendeten Treibertyp: • Wenn Sie einen PCL-Treiber verwenden, klicken Sie auf das Register Fertigstellung. Wählen Sie im Menü Dokumentoptionen die Option Beidseitiger Druck. Wählen Sie im Dropdown-Menü Broschürendruck in der Liste ein Format aus. •...
Seite 17
Macintosh Klicken Sie auf File und anschließend auf Print. Wählen Sie im Dropdown-Menü Layout aus, und aktivieren Sie dann Print on Both Sides. Wählen Sie Plug-in Preferences aus. Aktivieren Sie Print Time Filters und Booklet, und klicken Sie dann auf Save Settings. Erstellen von Broschüren 17 DEWW...
Seite 18
Wählen Sie Booklet Printing aus. Aktivieren Sie Format output as booklet, und wählen Sie dann im Dropdown-Menü die Option Paper for booklet aus. Wählen Sie in der Liste ein Format aus, oder geben Sie ein benutzerdefiniertes Format ein. 18 2 Aufgaben des Mehrzweck-Abschlussgeräts DEWW...
So wählen Sie ein Deckblatt für eine Broschüre aus Hinweis Diese Funktion wird im Drucker möglicherweise unter Mac OS X unterstützt. Windows Klicken Sie auf Datei, Drucken und anschließend auf Eigenschaften. Befolgen Sie die Anweisungen für den verwendeten Treibertyp: • Wenn Sie einen PCL-Treiber verwenden, klicken Sie auf das Register Papier.
So versehen Sie eine Broschüre mit einer Rückenheftung Hinweis Diese Funktion wird im Drucker möglicherweise unter Mac OS X unterstützt. Windows Klicken Sie auf Datei, Drucken und anschließend auf Eigenschaften. Befolgen Sie die Anweisungen für den verwendeten Treibertyp: • Wenn Sie einen PCL-Treiber verwenden, klicken Sie auf das Register Fertigstellung, und aktivieren Sie das Kontrollkästchen Falten/Rückenheftung.
Seite 21
• Wenn Sie einen PS-Treiber für Windows 95 oder Windows 98 verwenden, klicken Sie auf Datei, auf Drucken und dann auf Eigenschaften. • Klicken Sie auf das Register Papier und anschließend auf die Schaltfläche Weitere Optionen. Erstellen von Broschüren 21 DEWW...
Seite 22
• Aktivieren Sie Ohne, und wählen Sie im Dropdown-Menü Broschürenfach aus. 22 2 Aufgaben des Mehrzweck-Abschlussgeräts DEWW...
Seite 23
• Wenn Sie einen PS-Treiber für Windows NT® oder Windows 2000 verwenden, klicken Sie auf das Register Layout und anschließend auf die Schaltfläche Erweitert. • Wählen Sie die entsprechenden Einstellungen für Dokumentoptionen, Druckerfunktionen, Ausgabeziel und Rückenheftung aus. Die Option für die Rückenheftung wird automatisch aktiviert, wenn Sie auf dem Register Ausgabeziel die Option Broschürenfach auswählen.
Seite 24
Macintosh Klicken Sie auf File und anschließend auf Print. Wählen Sie im Dropdown-Menü Output Options aus. Wählen Sie im Dropdown-Menü Booklet Bin aus. 24 2 Aufgaben des Mehrzweck-Abschlussgeräts DEWW...
Seite 25
Wählen Sie Fold/Saddle Stitch aus. Erstellen von Broschüren 25 DEWW...
Anwendung bzw. dem Treiber ab. Wenn Sie den Hefter nicht in der Anwendung oder im Treiber auswählen können, wählen Sie ihn über das Bedienfeld des Geräts aus. So wählen Sie den Hefter über das HP LaserJet 9000- Bedienfeld aus Drücken Sie , um die Menüs aufzurufen.
Seite 27
So wählen Sie den Hefter über das Bedienfeld des HP LaserJet 9000mfp-Geräts aus Berühren Sie Kopie-Einstellungen. Berühren Sie im Menü Heften je nach gewünschter Heftposition die Option Ecke oder Rand, und berühren Sie anschließend OK. Wenn Sie im Menü Kopien pro Seite die Option Broschüre ausgewählt haben, sind die Heftoptionen Keine, Eine, Zwei und...
So heften Sie Dokumente Windows Klicken Sie auf Datei, Drucken und anschließend auf Eigenschaften. Befolgen Sie die Anweisungen für den verwendeten Treibertyp: • Wenn Sie einen PCL-Treiber verwenden, klicken Sie auf das Register Fertigstellung, und aktivieren Sie das Kontrollkästchen Heftereinheit. Klicken Sie auf Heften. •...
Seite 29
• Wenn Sie einen PS-Treiber für Windows 95 oder Windows 98 verwenden, wählen Sie im Dropdown-Menü die Option Stapelfach (max. 50 geheftete Seiten) aus. • Klicken Sie auf das Register Geräteoptionen. Wählen Sie im Dropdown-Menü die Option Heftoptionen Zwei Klammern aus.
Seite 30
• Wenn Sie einen PS-Treiber für Windows NT oder Windows 2000 verwenden, wählen Sie die entsprechenden Einstellungen für Dokumentoptionen, Druckerfunktionen, Ausgabeziel und Hefter aus. Die Heftoption wird automatisch ausgewählt, wenn Sie auf dem Register Ausgabeziel die Option Stapelfach (max. 50 geheftete Seiten) auswählen. 30 2 Aufgaben des Mehrzweck-Abschlussgeräts DEWW...
Seite 31
Macintosh Klicken Sie auf File und anschließend auf Print. Wählen Sie im Popup-Menü die Option Output Options aus. Wählen Sie im Dropdown-Menü die Option Stapler Option aus. Mac OS X Klicken Sie auf File und anschließend auf Print. Wählen Sie im Popup-Menü die Option Finishing aus. Wählen Sie im Dropdown-Menü...
Nachfüllen der Heftklammernpatrone Die Meldung WENIGE KLAMMERN IN HEFTEREINHEIT wird in der Bedienfeldanzeige des Druckers angezeigt, wenn in der Heftklammernpatrone noch zwischen 20 und 50 Heftklammern vorhanden sind. Die Meldung KEINE KLAMMERN IN HEFTEREINHEIT wird in der Bedienfeldanzeige des Druckers angezeigt, wenn in der Heftklammernpatrone keine Heftklammern mehr vorhanden sind.
Seite 33
Drücken Sie die Sperren an der leeren Heftklammernpatrone zusammen, und ziehen Sie die Patrone heraus. Setzen Sie die neue Heftklammernpatrone so ein, dass sie einrastet. Schieben Sie die Heftereinheit in das Gerät. Schließen Sie die Klappe der Heftereinheit. Verwenden des Hefters 33 DEWW...
Auswählen des Ausgabefachs Beschreibung der Ausgabefächer Das Gerät verfügt über zwei Ausgabefächer: das Stapelfach und das Broschürenfach. Stapelfach (Fach 1) Broschü- renfach (Fach 2) Das Stapelfach (Fach 1) hat ein Fassungsvermögen von 1000 gestapelten Blättern. Die Dokumente werden abhängig von der im Treiber ausgewählten Option mit der Druckseite nach oben oder nach unten im Stapelfach ausgegeben.
Seite 35
Hinweis Im Stapelfach (Fach 1) können Transparentfolien, Umschläge, Etiketten, vorgelochtes und Einzelblattpapier verwendet werden. Hinweis Nehmen Sie beim Drucken von Umschlägen nach Abschluss des Druckjobs alle Umschläge aus dem Fach, so dass die Stapelqualität nicht vermindert wird. Auswählen des Ausgabefachs 35 DEWW...
Auswählen des Ausgabeorts Sie können den Ausgabeort (das entsprechende Fach) entweder in der Anwendung oder im Druckertreiber festlegen. An welcher Stelle und auf welche Weise Sie die Auswahl vornehmen, hängt von der jeweiligen Anwendung bzw. dem Treiber ab. Wenn Sie in der Anwendung oder im Treiber keinen Ausgabeort auswählen können, legen Sie den Standardausgabeort über das Bedienfeld des Druckers fest.
Fehlerbehebung Übersicht Beheben häufig auftretender Probleme Bedeutung der Bedienfeldmeldungen Beheben von Papierstaus Beheben von Heftklammernstau Übersicht 37 DEWW...
Überprüfen Sie den HP JetLink-Anschluss. Drucken Sie eine Konfigurationsseite, um zu prüfen, ob das Gerät ordnungsgemäß funktioniert. Wenden Sie sich an den HP Kundendienst vor Ort, wenn das Gerät vom Drucker weiterhin nicht erkannt wird. (Siehe „Kundendienst und Kundenunterstützung“ auf Seite 63.)
Seite 39
Ausgabeort Ausgabefach. (Siehe „Technische Daten“ auf Seite 49, oder ausgegeben. rufen Sie “http://www.hp.com/cposupport/” auf.) Vergewissern Sie sich, dass im Druckertreiber das richtige Ausgabefach ausgewählt ist. Weitere Informationen zum Ändern der Druckertreibereinstellungen finden Sie im Benutzerhandbuch für den Drucker. Beheben häufig auftretender Probleme 39...
Seite 40
Mediengewichte und -formate verwenden. (Siehe „Unterstützte Druckmedien“ auf Seite 56.) Hinweis Die Verwendung von Papier, das nicht den HP Vorgaben entspricht, kann zu Problemen führen, die eine Reparatur erforderlich machen. Diese Reparaturen fallen nicht unter die Gewährleistung oder Serviceverträge von Hewlett-Packard.
Bedeutung der Bedienfeldmeldungen In der folgenden Tabelle werden die Meldungen erläutert, die möglicherweise in der Bedienfeldanzeige des Druckers angezeigt werden. Die Meldungen sind in alphabetischer Reihenfolge aufgeführt. Bedienfeldmeldungen Meldung Beschreibung Empfohlene Maßnahme ABDECKUNG Die Abdeckung ist offen oder nicht richtig Schließen Sie die obere LINKES ZUBEH.
Seite 42
Bedienfeldmeldungen Meldung Beschreibung Empfohlene Maßnahme OPTIONAL. FACH Das Stapelfach ist voll. Nehmen Sie die gesamten 01 VOLL Druckmedien aus dem Stapelfach. OPTIONAL. FACH Das Broschürenfach ist voll. Nehmen Sie das gesamte 02 VOLL Papier aus dem Broschürenfach. PAPIERAUSGABE- Das Zubehör an der linken Seite ist nicht Prüfen Sie, ob das Zubehör SCHACHT OFFEN ordnungsgemäß...
Seite 43
Bedienfeldmeldungen Meldung Beschreibung Empfohlene Maßnahme 13.12.21 Im Zubehör zum Wenden des Papiers ist ein Überprüfen Sie den 13.12.22 Papierstau aufgetreten. Ausgabebereich des 13.12.23 Druckers und den Zufuhrbereich des Geräts auf STAU IM LINKEN gestaute Druckmedien. ZUBEHÖR 13.12.31 Im Papierpfadbereich ist ein Papierstau Überprüfen Sie den 13.12.32 aufgetreten.
Beheben von Medienstaus Im Bedienfeld wird die Meldung STAU IM LINKEN ZUBEHÖR angezeigt. Trennen Sie Gerät und Drucker. Entfernen Sie die Druckmedien aus allen Bereichen, in denen Medienstaus auftreten können. Schließen Sie das Gerät wieder an. Warten Sie, bis die grüne Status-LED konstant leuchtet.
So wird ein Klammernstau im Gerät behoben Öffnen Sie die Klappe der Heftereinheit. Ziehen Sie die Heftereinheit in Ihre Richtung. Drehen Sie den großen grünen Verriegelungsknopf, bis Sie den blauen Punkt sehen. Hiermit wird angegeben, dass der Hefter vollständig geöffnet ist. Drehen Sie den kleinen grünen Knopf oben an der Heftereinheit im Uhrzeigersinn, bis die...
Seite 46
Nehmen Sie die Heftklammernpatrone heraus. Ziehen Sie den mit einem grünen Punkt gekennzeichneten Hebel nach oben. Entfernen Sie die beschädigte Heftklammer. Drücken Sie den mit einem grünen Punkt gekennzeichneten Hebel nach unten. 46 3 Fehlerbehebung DEWW...
Seite 47
Setzen Sie die Heftklammernpatrone wieder ein. 10 Schieben Sie die Heftereinheit in das Gerät. 11 Schließen Sie die Klappe der Heftereinheit. Beheben von Medienstaus 47 DEWW...
So beheben Sie einen Heftklammernstau im oberen Bereich des Hefterkopfs Befolgen Sie Schritt 1 bis 4 des Verfahrens zum Beheben eines Heftklammernstaus. Suchen Sie die beschädigte Klammer im Inneren des Hefterkopfs, und entfernen Sie sie. Befolgen Sie Schritt 10 bis 11 des Verfahrens zum Beheben eines Heftklammernstaus.
Anforderungen an den Drucker den folgenden Anforderungen entspricht. Hinweis Die abgebildeten Darstellungen sind nicht maßstabsgetreu. 233 mm 310 mm 647 mm 357 mm 310 mm 647 mm 298 mm 233 mm 603 mm HP Mehrzweck-Abschlussgerät (Draufsicht und Seitenansicht) 50 A Technische Daten DEWW...
Seite 51
Umgebung (keine abrupten Temperatur- und Keine direkte Luftfeuchtigkeitsschwan- Sonneneinstrahlung oder kungen) Chemikalieneinwirkungen, einschließlich Relative Luftfeuchtigkeit von Reinigungslösungen auf 10 % bis 80 % Ammoniakbasis Raumtemperatur von 10 °C bis 32,5 °C Gerätegewicht des HP Mehrzweck-Abschlussgeräts: 44,4 kg Abmessungen und Gewicht 51 DEWW...
Anforderungen an die Spannungsversorgung Anforderungen an die Spannungsversorgung (zulässige Netzspannung) 110 bis 127 V (+/- 10 %) 50 bis 60 Hz (+/- 2 Hz) 220 bis 240 V (+/- 10 %) 50 Hz (+/- 2 Hz) 220 V (+/- 10 %) 60 Hz (+/- 2 Hz) Stromkreisabsicherung Empfohlene minimale Stromkreisabsicherung...
10 bis 95 % relative der Lagerung Luftfeuchtigkeit Druckgeschwindigkeit 50 Seiten pro min Umweltschutz Hewlett-Packard hat sich zum Ziel gesetzt, umweltverträgliche Qualitätsprodukte herzustellen. Das HP Mehrzweck-Abschlussgerät wurde unter besonderer Beachtung möglichst geringer Auswirkungen auf die Umwelt entworfen. 54 A Technische Daten DEWW...
Unterstützte Druckmedien Spezifikationen für unterstützte Druckmedien Hinweis Transparentfolien, Umschläge, gelochtes Papier, Einzelblattpapier und Etiketten können ausschließlich in Fach 1 verwendet werden. Hinweis Papier mit Sonderformaten kann nicht zum Erstellen von Broschüren verwendet werden. Ausgabefach Fassungs- Druckmedien Gewicht und Hefter vermögen Stapelfach Bis zu 1000 Blatt, Standardpapierformate:...
Seite 57
Weitere Informationen zu Medienrichtlinien finden Sie in dem mit dem Drucker gelieferten Benutzerhandbuch. Siehe auch den HP LaserJet Media Specification Guide (Druckmedien-Handbuch für HP LaserJet-Drucker) unter http://www.hp.com. Tabelle 1 Anzahl der Seiten, die geheftet werden können (je nach Mediengewicht) Mediengewicht...
ISO/IEC-Richtlinie 22 and CEN/CENELEC EN 45014 Name des Herstellers: Hewlett-Packard Company Adresse des Herstellers: Montemorelos 299, Guadalajara, Jalisco, 45060 Mexiko erklärt, dass das Produkt Name des Produkts: HP Mehrzweck-Abschlussgerät Modellnummern: C8088A Produktoptionen: den folgenden Produktspezifikationen entspricht: Sicherheits- IEC 950:1991+A1+A2+A3+A4 / EN 60950:1992+A1+A2+A3+A4+A11 bestimmungen:...
Konformitätserklärung für Kanada Complies with Canadian EMC Class A requirements. Conforme à la classe A des normes canadiennes de compatibilité électromagnétique (CEM). VCCI-Bestimmungen (Japan) EMI-Erklärung (Korea) Konformitätserklärung für Kanada 61 DEWW...
Seite 62
Taiwan 62 B Zulassungs-bestimmungen DEWW...
Gewährleistungsinformationen Angaben zur Gewährleistung finden Sie im Handbuch Inbetriebnahme, das im Lieferumfang des Geräts enthalten ist. 64 C Kundendienst und Kundenunterstützung DEWW...
Seite 65
Index Beheben von Staus Druckmedien 44 A3-Papier Bestimmungen Heftkapazität nach Gewicht 57 Konformitätserklärung für USA 60 Heftkapazität nach Gewicht, Betriebsumgebung 51 Broschüren 57 Betriebsumgebungsbedingungen 54 A4-Papier Blinkende LEDs Heftkapazität nach Gewicht 57 Bedeutung 7 Heftkapazität nach Gewicht, Fehlerbehebung 38 Broschüren 57 Broschüren Abgebrochene Heftklammern im Kopf des Auswählen des Ausgabefachs 34...
Seite 66
Staus 40 Heftkapazität nach Gewicht 57 Stromversorgung 38 Heftkapazität nach Gewicht, Fehlermeldungen 41 Broschüren 57 Festlegen von Falzlinien 12 HP LaserJet Media Specification Formatspezifikationen Guide 57 HP Mehrzweck-Abschlussgerät 50 unterstützte Formate 56 unterstützte Druckmedien 56 unterstützte Sorten 55 Funktionen des HP Mehrzweck- unterstützte Typen 55...
Seite 67
26 Fehlerbehebung 40 Heftkapazität nach Gewicht 57 Fehlermeldungen 42 Heftkapazität nach Gewicht, Klebeetiketten 34 Broschüren 57 Konformitätserklärung HP LaserJet Media Specification USA 60 Guide 57 Konformitätserklärung für Kanada 61 unterstützte Formate 56 Kundendienst und -unterstützung 63 unterstützte Sorten 55 Kundenunterstützung Papierverarbeitungsfunktionen 6 Gewährleistung 64...
