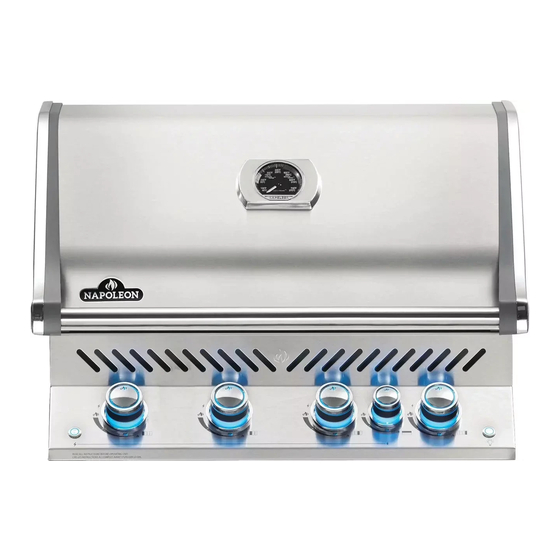

Napoleon BIPRO 500 Handbuch

Napoleon BIPRO 500 Handbuch

Vorschau ausblenden Andere Handbücher für BIPRO 500:

Werbung

Quicklinks

Diese Anleitung herunterladen
WARNUNG!
FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT
BRENNBARE MATERIALIEN VERWENDEN.
GEFAHR
WENN ES NACH GAS RIECHT:
• Flammen löschen.
• Wenn es weiterhin nach Gas riechen
den Gaslieferanten oder die Feuerwehr
N415-0378CE-GB-DE OCT 02.17
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
BITTE SORGFÄLTIG
AUFBEWAHREN
BIPRO 500
ACHTUNG
lesen.
35
DE
www.napoleongrills.com

Werbung

loading

Verwandte Anleitungen für Napoleon BIPRO 500

Inhaltszusammenfassung für Napoleon BIPRO 500

  • Seite 1 SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN Seriennr. XXXXXX000000 Model-Nr. BITTE SORGFÄLTIG AUFBEWAHREN BIPRO 500 WARNUNG! FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT BRENNBARE MATERIALIEN VERWENDEN. GEFAHR ACHTUNG WENN ES NACH GAS RIECHT: lesen. • Flammen löschen. • Wenn es weiterhin nach Gas riechen...
  • Seite 2 Alugussteile / Edelstahlrahmen ..........Lebensdauer Edelstahl Deckel ............... Lebensdauer Porzellan-Emaillierter Deckel ........... Lebensdauer Edelstahl-Grillroste ..............Lebensdauer Edelstahl-Rohrbrenner ............. 10 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit Grillroste aus porzellanbeschichtetem Gusseisen ....10 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit Edelstahl-Flammenschutzeinsätze ...........
  • Seite 3 ACHTUNG! Vorsichtsmassnahmen • Bei der Montage dieses Gasgrills müssen die Anweisungen im Handbuch genau befolgt werden. Falls der erforderlichen Prüfungen auf Gaslecks durchgeführt werden, bevor der Grill in Betrieb genommen wird. • Vor dem ersten Gebrauch des Gasgrills die gesamte Anleitung lesen. •...
  • Seite 4 Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt.
  • Seite 5 Regler In der folgenden Tabelle sind die Anschlusswerte des Geräts aufgeführt. Gaskategorie Gasdruck Butan und Butan 28-30mbar Butan und Butan und G20 bei G20 bei G25 bei Propane bei Propane 37mbar Propane bei Propane bei 20mbar 25mbar 30mbar 37mbar 50mbar Länder BE, BG, CY, BE, CH, CY, CZ, ES,...
  • Seite 6 WARNUNG! WARNUNG! WARNUNG! installiert werden. PROPANGASANSCHLUSS FÜR EINBAUGERÄT: Der Installateur ist für die Rohrverbindung bis zum Gasgrill der Metallverbindung am Gasrohr anschließen. Sicherstellen, dass das Verbindungsstück nicht durch Wand, Boden, Decke oder Trennwände verlegt wird und vor Beschädigung geschützt ist. Keine Schlauchverbindungen anzuschließen.
  • Seite 7 WARNUNG! • • • von 51 mm eingehalten werden. • werden kann und dass die Verbindungen außerhalb des Schranks inspiziert und getestet werden ERDGASANSCHLUSS FÜR EINBAUGERÄT: Der Installateur ist für die Rohrverbindung bis zum Gasgrill andere Ende der Metallverbindung am Gasrohr anschließen. Sicherstellen, dass das Verbindungsstück nicht durch Wand, Boden, Decke oder Trennwände verlegt wird und vor Beschädigung geschützt ist.
  • Seite 8 Lampen Rechter Rechter Hinterer Brenner Brenner Brenner Brenner Brenner ACHTUNG! Ausschaltstellung ACHTUNG! 2. Beliebiges Hauptbrenner- 2. Warmhalterost abnehmen. 2. Seitenbrenner-Bedienelement drücken Bedienelement drücken und langsam welche wiederum den ausgewählten Brenner entzündet. Nach Zünden weiterhin gedrückt halten, bis der Brenner entzündet ist. Lassen Sie das Bedienelement los, wenn das Gas brennt.
  • Seite 9 Grillanleitung Beim allerersten Erhitzen gibt der Gasgrill einen leichten Geruch ab. Der Geruch wird durch das Grill-Kochbuch. des Gasgrills. Bei extremem Wind gegen die Rückseite des Grills kann Hitze über das Bedienungspanel Verformung führen. Erhitzen zu vermeiden. HINWEIS! N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 10 Temperaturen und längeren Kochzeiten ist dies die zuverlässigste Garmethode zum Grillen die extreme Hitze schadet dem Warmhalterost. konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage Den Spieß mit dem Grillgut in die beiden Einhängevorrichtungen an der Innenseite des Grills einlegen.
  • Seite 11 Spachtel- oder Schabemesser auskratzen. Reinigen Der Aussenseite Des Gasgrills teln Glas und platzt beim Anschlagen leicht ab. Emaille-Reparaturmaterial ist von Ihrem Napoleon-Händler säubern. Stets in Strukturrichtung wischen. Keine Stahlwolle verwenden, da sie Kratzspuren hinterlässt. N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 12 Wartungs Anleitung stets frei von Schmutz und Ablagerungen halten. VORSICHT! werden. VORSICHT! Brenner VORSICHT! Passen Sie Von Den Spinnen Auf Spinnen und Insekten werden von Propan- und Erdgasgeruch angelockt. Damit sie im Brenner keine Nest- Innere eines Brenners gereinigt werden kann, muss er aus dem Gasgrill ausgebaut werden. Schraube in ACHTUNG! VORSICHT! Alugussteile: regelmäßig mit warmem Seifenwasser säubern.
  • Seite 13 VORSICHT! Lichter: Um die Halogenlampe in Ihrem Grill zu ersetzen, müssen Sie zuerst die Glasabdeckung aus der Sie die Glasabdeckung inklusive Metallteil aus dem Gehäuse und Ziehen Sie mit Sicherheitshandschuhen die alte Leuchte aus dem Sockel und ersetzen Sie sie durch eine neue Halogenleuchte.
  • Seite 14 Mögliche Ursachen Lösung Bei Propangas – die Anweisungen für Die Anweisungen für das Anzünden genau Flamme auf Stellung das Anzünden wurden nicht befolgt. Anweisungen für das Anzünden. Bei Erdgas – Leitung für die Gaszufuhr zu klein. entsprechen. Bei beiden Gasarten – ungenügendes Beide Hauptbrenner einschalten und Grill auf Vorheizen.
  • Seite 15 Risse oder Sprünge in der keramischen auf Risse untersuchen. Falls Sie Risse feststellen sollten, wenden Sie sich an einen autorisierten Napoleon-Händler, um eine Ersatz-Brennereinbaugruppe zu bestellen. Wenden Sie sich an einen autorisierten Schweißnaht im Brennergehäuse. Bestellung einer Ersatz-Brennereinbaugruppe zu erhalten.

  • Seite 16: Bestellung Von Ersatzteilen

    BEWAHREN SIE IHRE QUITTING ALS KAUFNACHWEIS AUF, UM IHREN GARANTIEANSPRUCH ZU VALIDIEREN. BESTELLUNG VON ERSATZTEILEN GARANTIE-INFORMATIONEN MODELL: KAUFDATUM: SERIENNUMMER: 2. Teilenummer und –beschreibung • • • • • www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 17 ACHTUNG! werden. ACHTUNG! zurecht, um während der Montage keine Teile zu verlegen oder zu beschädigen. 5. Folgen Sie allen Anweisungen in diesem Handbuch in der angegebenen Reihenfolge. Standard Time. 10 mm N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 18 ABMESSUNGEN DER EINBAUÖFFNUNG MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN BIPRO500 781mm 524mm 225mm Seitenbrenner 324mm 419mm 114mm ² ÖFFNUNG VON MINDESTENS 32cm VORHANDEN SEIN. ACHTUNG! ACHTUNG! EINBAUSEITENBRENNER VERWENDUNG EINER FÜR DEN AUSSENGEBRAUCH GEEIGNETEN STECKDOSE IST EMPFOHLEN. ZUR VERWENDUNG DES DREHSPIESSES AUF DER DIESELBE SEITE DES GRILLS MONTIEREN.
  • Seite 19 ABMESSUNGEN DER ÖFFNUNG TEILENR. BESCHREIBUNG ABBILDUNG 432 mm 591 mm N370-0359 438 mm 171 mm 584 mm EINFACHSCHUBLADE 438mm 578mm 584mm DREIFACHSCHUBLADE N370-0502-1 718mm 514mm N370-0503-1 DOPPELTÜR, GROSS 972mm 514mm * RAHMEN TRETEN SCHRANKOBERFLÄCHE HERVOR N370-0504 SEITENBRENNER PROPANGAS 324mm 114mm 419mm N370-0505 SEITENBRENNER ERDGAS...
  • Seite 20 1. Schubladenrahmenbausatz der Verpackung entnehmen. 2. Schubladen vollständig aus dem Schrankgehäuse herausziehen und dann anheben, um sie aus den Gleitschienen gleichmäßig ausgerichtet ist. 5. Schubladen wieder einsetzen. Hierzu die Rückseite der Schublade mit einer Abwärtsbewegung in die Gleitschiene einrasten lassen. Wenn die Räder in die Gleitschiene eingerastet sind, die Vorderseite der Schublade absenken, bis die Schublade waagerecht steht und dann hineindrücken.
  • Seite 21 BIPRO500 EINBAUANWEISUNG 102mm minimum GFI Outlet 244mm 203mm maximum 178mm WARNUNG! N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 22 www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 23 POSITIONIERUNG KANN EIN TUPFER SILIKON AN JEDER SEITE DES RÜCKSEITIGEN ABSCHLUSSSTÜCKS AUFGEBRACHT WERDEN. N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 24 Tropfpfanne www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 25 N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 26 www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 27 ACHTUNG! ACHTUNG! Warten eines Gasbauteils durchgeführt werden. Während der Prüfung ist Rauchen verboten. Alle Leckageprüfzeichnung aufgeführt. Leckagen werden durch Blasenbildung angezeigt. Leckage durch Festdrehen des Anschlusses oder Bleibt die Leckage bestehen, , Regler abnehmen und Grill vom Gaslieferanten STOP oder Händler untersuchen lassen. Das Gerät darf erst wieder benutzt werden, wenn die Leckage behoben ist.
  • Seite 28 www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 29 Item Part # N135-0049-GY1HT N080-0282-GY1HT N570-0087 main burner cross light bracket N010-0712 manifold assembly N010-0713 manifold assembly N555-0025 N475-0402 control panel N010-0882 large LED light N010-0883 small LED light N750-0044 power wire harness N750-0045 right light wire harness igniter wire N190-0004 igniter connector N750-0043...
  • Seite 30 Item Part # N385-0308 NAPOLEON logo N450-0044 logo spring clips temperature gauge N510-0013 black silicone lid bumper N010-0813 lid handle N080-0253G lid handle cover N570-0013 N735-0002 N135-0015G hood insert N570-0012 W735-0011 N080-0291 N080-0292 right lid stop bracket N510-0002 black silicone lid bumper...
  • Seite 31 Item Part # N585-0083 heat shield N080-0213 unit mount bracket trim N715-0094 rear trim N570-0038 N450-0008 N530-0023-SER regulator step down regulator step down N570-0032 vinyl cover stainless steel griddle cast iron griddle charcoal tray N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
  • Seite 32 www.napoleongrills.com N415-0378CE-GB-DE OCT 02.17...
  • Seite 33 N415-0378CE-GB-DE OCT 02.17 www.napoleongrills.com...
