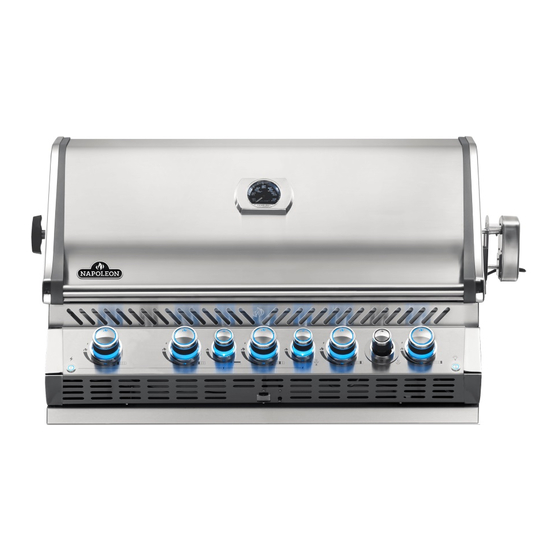

Napoleon BIPRO 665 Anleitung
Vorschau ausblenden
Andere Handbücher für BIPRO 665:
- Handbuch (34 Seiten) ,
- Bedienungsanleitung (72 Seiten) ,
- Bedienungsanleitung (39 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Dieser Gasgrill darf nur an einem gut belüfteten Ort im Freien benutzt werden, nicht jedoch in einem
Gebäude, einer Garage oder einem anderen geschlossenen Bereich.
WARNUNG!
GEFAHR
FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT
BRENNBARE MATERIALIEN VERWENDEN.
WENN ES NACH GAS RIECHT:
• Flammen löschen.
• Wenn es weiterhin nach Gas riechen
den Gaslieferanten oder die Feuerwehr
• Gaszufuhr zum Gerät absperren.
• Haube öffnen.
sollte, dem Gerät fernbleiben und unverzüglich
benachrichtigen.
N415-0424CE-GB-DE SEP 25.17
Erwachsene und insbesondere Kinder sollten vor den Gefahren beim Umgang mit hohen
Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
aufhalten, sollten stets beaufsichtigt werden.
Bitte Bewahren Sie Diese Anleitung Auf
BIPRO 665
BITTE SORGFÄLTIG
AUFBEWAHREN
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
ACHTUNG
lesen.
Vor dem Zünden dieses Geräts bitte
unbedingt den Abschnitt „ZÜNDANLEITUNG"
In der Nähe dieses oder anderer
Geräte dürfen weder Benzin noch
andere brennbaren Flüssigkeiten oder
Gase gelagert werden. Dies gilt auch für
nicht angeschlossene Gasflaschen. Ein
Nichtbefolgen dieser Anleitung kann durch
Brände oder Explosionen zu Sachschäden
und Körperverletzungen, auch zu tödlichen,
führen.
35
DE
www.napoleongrills.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Napoleon BIPRO 665
Inhaltszusammenfassung für Napoleon BIPRO 665
- Seite 1 BIPRO 665 BITTE SORGFÄLTIG AUFBEWAHREN SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN Seriennr. XXXXXX000000 Dieser Gasgrill darf nur an einem gut belüfteten Ort im Freien benutzt werden, nicht jedoch in einem Model-Nr. Gebäude, einer Garage oder einem anderen geschlossenen Bereich. WARNUNG! ACHTUNG GEFAHR FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT...
- Seite 2 Sie, der Kunde, das erwartete Qualitätsprodukt von NAPOLEON erhalten. NAPOLEON garantiert, dass die Bestandteile Ihres neuen NAPOLEON Produkts ab dem Kaufdatum für den folgenden Zeitraum frei von Material- und Arbeitsfehlern sein werden: *Bedingungen und Beschränkungen...
-
Seite 3: Vorsichtsmassnahmen
Vorsichtsmassnahmen ACHTUNG! • Bei der Montage dieses Gasgrills müssen die Anweisungen im Handbuch genau befolgt werden. Falls der erforderlichen Prüfungen auf Gaslecks durchgeführt werden, bevor der Grill in Betrieb genommen wird. • Vor dem ersten Gebrauch des Gasgrills die gesamte Anleitung lesen. •... -
Seite 4: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. - Seite 5 Regler • Schlauch regelmäßig überprüfen. Ein Schlauch, der Risse oder Schmelzstellen aufweist oder abgenutzt ist, muss vor der nächsten Benutzung des Geräts ersetzt werden. • Es wird eine Schlauchlänge von 0,9 m empfohlen. Der Schlauch darf nicht länger als 1,5 m sein. •...
-
Seite 6: Anweisungen Für Den Gasanschluss
WARNUNG! WARNUNG! WARNUNG! installiert werden. PROPANGASANSCHLUSS FÜR EINBAUGERÄT: Der Installateur ist für die Rohrverbindung bis zum Gasgrill der Metallverbindung am Gasrohr anschließen. Sicherstellen, dass das Verbindungsstück nicht durch Wand, Boden, Decke oder Trennwände verlegt wird und vor Beschädigung geschützt ist. Keine Schlauchverbindungen anzuschließen. - Seite 7 WARNUNG! • • • von 51 mm eingehalten werden. • werden kann und dass die Verbindungen außerhalb des Schranks inspiziert und getestet werden ERDGASANSCHLUSS FÜR EINBAUGERÄT: Der Installateur ist für die Rohrverbindung bis zum Gasgrill andere Ende der Metallverbindung am Gasrohr anschließen. Sicherstellen, dass das Verbindungsstück nicht durch Wand, Boden, Decke oder Trennwände verlegt wird und vor Beschädigung geschützt ist.
-
Seite 8: Elektrische Schutzmaßnahmen
WARNUNG! • • Um sich vor Stromschlag zu schützen, tauchen Sie das Kabel oder die Stecker nicht in Wasser oder andere Flüssigkeiten. • Ziehen Sie den Netzstecker heraus, wenn das Gerät nicht benutzt wird und bevor Sie den Grill reinigen. Lassen das Gerät erst abkühlen, bevor Sie Teile aufsetzen oder abnehmen. •... - Seite 9 Raucher Brenner VORSICHT! VOSICHT! Zündanleitung Ausschaltstellung Lampen Hinterer Rechter Rechter Brenner Brenner Brenner Brenner Brenner Brenner Raucher Tablett Brenners 1. Öffnen Sie die Brennerabdeckung. 2. Drücken Sie die Drehregler 2. Drücken und drehen 2. Drücken und drehen Sie den der Hauptbrenner und drehen Sie den Drehregler des Warmhalterost.
- Seite 10 Stellen Sie den Grill nicht an einem windigen Standort auf. Starker Wind beeinträchtigt die Leistung des kann die Bedienelemente stark erhitzen (Vorsicht bei Berührung) und zu deren Verformung führen. Napoleon bietet optional die unten abgebildeten Wind-Abweiser an. Montieren Sie diese, um Napoleon übernimmt keine Haftung für zu starkes Befeuern oder Hitzeausstöße aufgrund von Umwelteinflüssen wie starkem Wind oder unsachgemäßer Belüftung.
- Seite 11 Aufflammen kommen. Um Aufflammen zu verhindern, können Sie Fett abschneiden oder mit niedrigerer konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage Temperatur grillen. Wenn es zum Aufflammen kommt, legen Sie das Fleisch von der Flamme weg zur Seite und stellen die Temperatur herunter.
-
Seite 12: Reinigungsanleitung
Räucherchips. Für ein Räucheraroma benötigen Sie lediglich einen Hauch von Rauch, eine intensive Verwenden Sie nur unbehandeltes Holz oder, noch besser, verwenden Sie die hochwertigen Napoleon Roste Und Warmhaltefläche : lassen sich am besten beim Vorwärmen des Grills mit einer weichen erhalten bei normalem Betrieb des Grills wegen der hohen Temperatur eine permanente Verfärbung. - Seite 13 Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen. Durch die hohen Temperaturen und die Umwelteinflüsse kann es jedoch zu einem Oxidieren der Oberfläche kommen. Dies äußert sich als weiße Flecke auf dem Guss. Gussteile säubern und mit feinem...
-
Seite 14: Problembehandlung
VORSICHT! Lichter: Um die Halogenlampe in Ihrem Grill zu ersetzen, müssen Sie zuerst die Glasabdeckung aus der Sie die Glasabdeckung inklusive Metallteil aus dem Gehäuse und verhindern Sie eine Berührung der verringern. Ziehen Sie mit Sicherheitshandschuhen die alte Leuchte aus dem Sockel und ersetzen Sie sie durch eine neue Halogenleuchte. - Seite 15 Lötlampe, und ausreichender Luftzufuhr (z.B. der Grillfläche mit Grillgeschirr bedeck ist. oder Töpfen auf der Grillfläche). N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com Zersprungene Keramikplatte. Keramikplatte. Sollten Sie einen Bruch entdecken, kontaktieren Sie Ihren Napoleon Kontaktieren Sie Ihren Napoleon Fachhändler, die Keramikplatte oder fehlerhafte...
- Seite 16 Mögliche Ursachen Lösung Elektronische Zündung Keine Stromzufuhr. Stecken Sie das Transformator-Kabel an eine Steckdose an. Durchgebrannte Sicherung. Ersetzen Sie die Sicherung an der Ausgangsleitung des Transformators. Transformators, die 12 Volt Wechselstrom Anschlüsse am Schalter oder Reinigen Sie die Verbindungen und stellen Sie sicher, dass diese korrekt angeschlossen locker.
-
Seite 17: Bestellung Von Ersatzteilen
(Alle für einen Garantieanspruch benötigten Informationen hier aufzeichnen) Bevor Sie sich mit dem Kundenlösungen setzen, besuchen Sie bitte die Napoleon-Website unter www.napoleongrills.com, um ausführlichere Informationen zu Reinigung, Wartung und Pflege, Fehlerbehebung und Ersatzteile zu erhalten. Setzen Sie sich direkt mit dem Werk in Verbindung, um Ersatzteile zu bestellen und Garantieansprüche geltend zu machen. -
Seite 18: Erste Schritte
ACHTUNG! ACHTUNG! werden. 1. Alle Paneele für den Wagen, Hardware und Grilleinsatz aus dem Karton entnehmen. Haube öffnen Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe und eine Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so problemlos und sicher wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise scharfe Kanten und Ecken, 2. - Seite 19 MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN ² ACHTUNG! ACHTUNG! 524mm 225mm Seitenbrenner ÖFFNUNG VON MINDESTENS 32cm VORHANDEN SEIN. N370-0504 -LPG 324mm 419mm 114mm N370-0505 -NAT EINBAUGERÄT – ABMESSUNGEN DER EINBAUÖFFNUNG EINBAUSEITENBRENNER VERWENDUNG EINER FÜR DEN AUSSENGEBRAUCH Hinweis: BIPRO665 38” 20 5/8” 8 7/8”...
- Seite 20 ABMESSUNGEN DER ÖFFNUNG TEILENR. BESCHREIBUNG ABBILDUNG 432 mm 591 mm N370-0359 171 mm EINFACHSCHUBLADE EINBAUGERÄTZUBEHÖR – ABMESSUNGEN DER EINBAUÖFFNUNG N370-0361 TÜR PF-STIL, EDELSTAHL DREIFACHSCHUBLADE TÜR PF-STIL, EDELSTAHL, 438 mm 584 mm N370-0502-1 514mm N370-0503-1 DOPPELTÜR, GROSS 959mm 514mm * RAHMEN TRETEN SCHRANKOBERFLÄCHE HERVOR N370-0360...
- Seite 21 1. Schubladenrahmenbausatz der Verpackung entnehmen. 2. Schubladen vollständig aus dem Schrankgehäuse herausziehen und dann anheben, um sie aus den Gleitschienen zu ausgerichtet ist. 5. Schubladen wieder einsetzen. Hierzu die Rückseite der Schublade mit einer Abwärtsbewegung in die Gleitschiene einrasten lassen. Wenn die Räder in die Gleitschiene eingerastet sind, die Vorderseite der Schublade absenken, bis die Schublade waagerecht steht und dann hineindrücken.
- Seite 22 BIPRO665 EINBAUANWEISUNG INSIDE-Schrank 102mm minimum GFI Outlet 244mm 203mm maximum 178mm WARNUNG! www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17 Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, Verletzungen oder zum Tod führen. Die Elektrosysteme des Grills sind in einer Box vormontiert, die mindestens 102 mm (4“) über dem Boden des Grills befestigt werden muss (wie dargestellt).
- Seite 23 IM-UGC665 N570-0038 (1/4”-20 X 1/2”) N450-0008 (1/4”-20) N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com...
- Seite 24 POSITIONIERUNG KANN EIN TUPFER SILIKON AN JEDER SEITE DES RÜCKSEITIGEN ABSCHLUSSSTÜCKS AUFGEBRACHT WERDEN. www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17...
- Seite 25 N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com...
- Seite 26 www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17...
- Seite 27 ACHTUNG! ACHTUNG! Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden. Während der Prüfung ist Rauchen verboten. Alle Leckagen werden durch Blasenbildung angezeigt. Leckage durch Festdrehen des Anschlusses oder Bleibt die Leckage bestehen, Flaschenventil zudrehen, Regler abnehmen und Grill vom Gaslieferanten oder Händler untersuchen lassen.
-
Seite 28: Anweisungen Für Die Montage Des Drehspieß-Sets
Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17 Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist. - Seite 29 N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com...
- Seite 30 www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17...
- Seite 31 ITEM PART # DESCRIPTION N010-0791 base main burner N100-0049 smoker burner cross light bracket large cross light bracket small sear plate mount smoker burner cover N510-0013 black silicone lid bumper burner grease shield Stückliste N450-0025 N455-0055 N570-0087 1/4-20 x 7/8” screw N570-0038 1/4-20 x 1/2”...
- Seite 32 3/4” washer N715-0091 1/4-20 x 5/8” screw N135-0037G housing left light N715-0092 N335-0072 stainless steel lid insert lid heat shield W387-0006 NAPOLEON logo N450-0044 logo clips temperature gauge lid handle N475-0301-M06 rotisserie mount lid handle cover N570-0013 screw 10-24 x 5/8”...
- Seite 33 ITEM PART # DESCRIPTION electrical panel N750-0034 wire connector igniter N357-0019 N707-0014 transformer CE N707-0013 transformer GB N555-0025 smoker tube N051-0012 control knob bezel small N570-0020 N735-0021 Stückliste N715-0099 rear trim N010-0790-SS assembly lid N010-0931 assembly control panel N475-0369-GY1SG N010-0930 assembly control panel igniter wire assembly ignition...
- Seite 34 www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17...
- Seite 35 Notes N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com...
- Seite 36 Notes www.napoleongrills.com N415-0424CE-GB-DE SEP 25.17...
- Seite 37 Notes N415-0424CE-GB-DE SEP 25.17 www.napoleongrills.com...
- Seite 38 N415-0424CE-GB-DE www.napoleongrills.com Napoleon products are protected by one or more U.S. and Canadian and/or foreign patents or patents pending.
