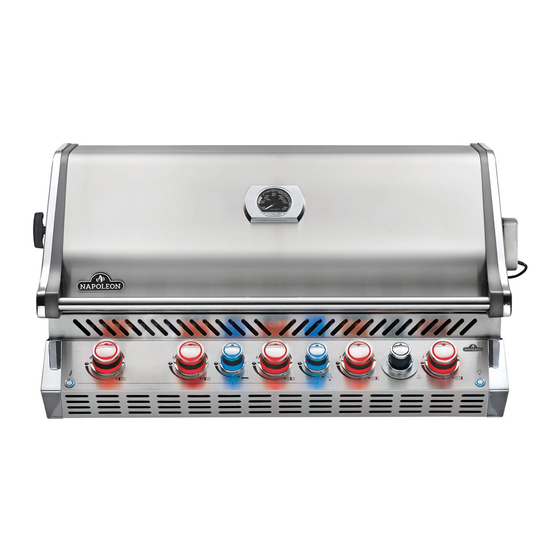

Napoleon Prestige Pro 665 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Prestige Pro 665:
- Bedienungsanleitung (57 Seiten) ,
- Handbuch (57 Seiten) ,
- Anleitung (46 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Dieser Gasgrill darf nur an einem gut belüfteten Ort im Freien benutzt werden, nicht jedoch in einem
Gebäude, einer Garage oder einem anderen geschlossenen Bereich.
!
WARNUNG!
FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT BREN-
NBARE MATERIALIEN VERWENDEN.
!
GEFAHR
WENN ES NACH GAS RIECHT:
• Gaszufuhr zum Gerät absperren.
• Flammen löschen.
• Haube öffnen.
• Wenn es weiterhin nach Gas riechen
sollte, dem Gerät fernbleiben und unverzüglich
den Gaslieferanten oder die Feuerwehr
benachrichtigen.
Erwachsene und insbesondere Kinder sollten vor den Gefahren beim Umgang mit hohen
Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills
N415-0542CE-GB-DE FEB 01.22
aufhalten, sollten stets beaufsichtigt werden.
Bitte Bewahren Sie Diese Anleitung Auf
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Netherlands
eu.info@napoleon.com
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
BITTE SORGFÄLTIG
AUFBEWAHREN
BIPRO 665
!
WARNUNG
Vor dem Zünden dieses Geräts bitte
unbedingt den Abschnitt „ZÜNDANLEITUNG"
lesen.
In der Nähe dieses oder anderer Geräte
dürfen weder Benzin noch andere
brennbaren Flüssigkeiten oder Gase
gelagert werden. Dies gilt auch für
nicht angeschlossene Gasflaschen. Ein
Nichtbefolgen dieser Anleitung kann durch
Brände oder Explosionen zu Sachschäden
und Körperverletzungen, auch zu tödlichen,
führen.
31
DE
www.napoleon.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Napoleon Prestige Pro 665
Inhaltszusammenfassung für Napoleon Prestige Pro 665
- Seite 1 Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills aufhalten, sollten stets beaufsichtigt werden. Bitte Bewahren Sie Diese Anleitung Auf Wolf Steel Europe BV De Riemsdijk 22, 4004 LC, Tiel The Netherlands eu.info@napoleon.com N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 2 Sie, der Kunde, das erwartete Qualitätsprodukt von NAPOLEON erhalten. NAPOLEON garantiert, dass die Bestandteile Ihres neuen NAPOLEON Produkts ab dem Kaufdatum für den folgenden Zeitraum frei von Material- und Arbeitsfehlern sein werden: Alugussteile / Edelstahlrahmen ..........
-
Seite 3: Vorsichtsmassnahmen
Gassystem aus Gasdrücke von über 0,5 psi (3,5 kPa) geprüft wird. • Der Gasgrill für den Gebrauch im Freien und das entsprechende Sperrventil müssen vom Gaszufuhr und den Verbindungsrohren getrennt werden, wenn das Gassystem aus Gasdrücke von über 0,5 psi (3,5 kPa) geprüft wird. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com... -
Seite 4: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu
Es wird eine Schlauchlänge von 0,9 m empfohlen. Der Schlauch darf nicht länger als 1,5 m sein. • Beim Anschließen ist darauf zu achten, dass der Schlauch knickfrei und nicht verdreht ist. • Der Schlauch ist vor dem aufgedruckten Ablaufdatum auszuwechseln. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... - Seite 5 Druckhahn. Dieser kann von einem entsprechend ausgebildeten Kundendiensttechniker dazu verwendet werden, die Funktion des Druckreglers zu überprüfen. Die Schraube mit dem Druckhahn muss stets fest angezogen sein, außer bei der Durchführung eines Drucktests am Druckregler (nur durch entsprechend geschulten Servicetechniker). N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
-
Seite 6: Anweisungen Für Den Gasanschluss
25.4 mm TRENNWAND ZUR TRENNUNG DER MAXIMUM 127 mm GASFLASCHE VOM GRILL MAXIMUM GASFLASCHENGRÖSSE ÖFFNUNG A FLÄCHE ÖFFNUNG B FLÄCHE BIS ZU 9 KG 130 cm 65 cm GRÖSSER ALS 9 KG 195 cm 100 cm www.napoleon.com N415-0542CE-GB-DE FEB 01.22... - Seite 7 WARNUNG! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Grill in Betrieb nehmen. Nichtbefolgung dieser Anweisungen kann zu Bränden mit schweren Verletzungen oder Tod führen. Vor Inbetriebnahme des Grills die gesamte Installation auf Gaslecks prüfen. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
-
Seite 8: Elektrische Schutzmaßnahmen
Austausch des Teils durch ein vom Händler empfohlenes Teil beseitigen. Bleibt die Leckage bestehen, Flaschenventil zudrehen, Regler abnehmen und Grill vom Gaslieferanten oder Händler untersuchen lassen. Das Gerät darf erst wieder benutzt werden, wenn die Leckage behoben ist. Gaszufuhr abstellen. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... -
Seite 9: Zündanleitung
Off-Position. Warten Streichholz durch den Rost, Sie 5 Minuten, bis sich während Sie den jeweiligen ausgetretenes Gas verflüchtigt Drehregler aufdrehen. hat und wiederholen Sie Schritt 3. VORSICHT! Verwenden Sie den Heckbrenner nicht während der Nutzung des Hauptbrenners. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com... -
Seite 10: Grillanleitung
Bei extremem Wind gegen die Rückseite des Grills kann Hitze über das Bedienungspanel entweichen. Dies kann die Bedienelemente stark erhitzen (Vorsicht bei Berührung) und zu deren Verformung führen. Napoleon liefert mit Ihrem Gerät auch einen Windschutz, welcher hilft, einen möglichen Hitzestau vor zu beugen. - Seite 11 Grillroste sollten ebenfalls entfernt werden, falls sie die Verwendung des rehspießes behindern. Der rückseitige Brenner ist für den Einsatz mit dem Drehspieß-Set konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill entfernen.
-
Seite 12: Beleuchtungsanleitung
• Druk tweemaal op de kno um das Logolicht ab zu schalten. Erneut zweimal drücken um es wieder ein zu schalten. • Wenn Sie die Elektronik (mittels Hauptschalter) neu starten, sind die Standardeinstellungen erneut aktiviert. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... -
Seite 13: Reinigungsanleitung
Lichter: Das Glas kann mit warmem Seifenwasser und einem weichen, sauberen Tuch gereinigt werden. Für hartnäckige Flecken verwenden Sie eine kleine Menge eines milden Reinigers. Verwenden sie keine aggressiven Reiniger oder Tücher – das kann Kratzer und Schäden an der Linse verursachen. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com... - Seite 14 Regulator Schlauch (wenn zutreffend): Scheck auf Abrieb, Schmelzstellen, Einschnitte und Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen. Alugussteile: regelmäßig mit warmem Seifenwasser säubern. Normalerweise rostet Aluminium nicht.
- Seite 15 Alufolie auslegen. Siehe Anweisungen für das Fett-Auffangbehälter. Reinigen des Grills. Brenner brennt mit Möglicherweise ist der Brenner Brenner entfernen und gründlich reinigen. Siehe gelber Flamme mit durch ein Spinnennetz und etwas Anweisungen zu Wartung und Pflege. wahrnehmbarem anderes verschmutzt. Gasgeruch. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 16 Sensor mittels drücken des Sensorknopfes und Grillkammer-/ einschalten nterschrankbeleuchtung Falls blaues Indikatorlicht brennt, ersetzen Sie den funktionieren, die Das Bedienfeldkabel funktioniert Sensor Grifflichter schalten nicht Ersetzen Sie das Bedienfeldkabel jedoch nicht ein, wenn der Stromschalter EINgeschaltet ist www.napoleon.com N415-0542CE-GB-DE FEB 01.22...
- Seite 17 Risse oder Sprünge in der Brenner abkühlen lassen und sorgfältig auf Risse keramischen Oberfläche. untersuchen. Falls Sie Risse feststellen sollten, wenden Sie sich an einen autorisierten Napoleon- Händler, um eine Ersatz-Brennereinbaugruppe zu bestellen. Dichtung der keramischen Wenden Sie sich an einen autorisierten Napoleon- Oberfläche ist undicht, oder...
-
Seite 18: Garantieinformationen
(Speichern Sie diese Informationen hier als künftige Referenz) Für Ersatzteile und Garantieanfragen, kontaktieren Sie Ihren Napoleonhändler, bei dem das Produkt gekauft wurde. Vor Sie Ihren Händler kontaktieren, lesen Sie bitte die Napoleon Grills Website, um mehr über Reinigung, Wartung, Troubleshooting und Ersatzteilmontage zu erfahren: https://www.napoleon.com/de/de/willkommen Um eine Reklamation einzureichen, sind folgende Unterlagen erforderlich: 1. -
Seite 19: Erste Schritte
Bei Fragen zur Montage oder zum Betrieb des Grills, oder bei beschädigten oder fehlenden Teilen, wenden Sie sich an unseren Kundendienst unter +1-866-820-8686 zwischen 9 Uhr und 15 Uhr Eastern Standard Time. Erforderliche werkzeuge für die montage (werkzeuge nicht enthalten) 10 mm N415-0542CE-GB-DE FEB 01.22 www.napoleon.com... -
Seite 20: Einbaugerät - Abmessungen Der Einbauöffnung
WERDEN EIN MINIMUM VON 30 MM, UM DAS BEDIENFELD ENDKAPPEN BEHERBERGEN. Enthält das Gehäuse eine Flüssiggasflasche, muss diese Konstruktion der Anleitung für das Einbau-Flaschengehäuse entsprechen. Siehe “Gasanschluss”. WARNUNG! FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT BRENNBARE MATERIALIEN VERWENDEN. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... - Seite 21 POSITIONIERUNG KANN EIN TUPFER SILIKON AN JEDER SEITE DES RÜCKSEITIGEN ABSCHLUSSSTÜCKS AUFGEBRACHT WERDEN. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 22 N415-0542CE-GB-DE FEB 01.22...
- Seite 23 Grills befestigt werden muss (wie dargestellt). Befestigen Sie die Elektro-Box an der Innenseite des Grillunterschranks und vergewissern Sie sich, dass die Belüftungsöffnungen nicht blockiert sind. Stecken Sie das Netzteil an eine Erdungs-geschützte Steckdose. Entfernen Sie niemals den Erdungsstecker und verwenden Sie nie einen Adapter mit nur zwei Stiften. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 24 Nur nichtmetallisches Gehäuse INSIDE -Schrank www.napoleon.com N415-0542CE-GB-DE FEB 01.22...
- Seite 25 ARBEITSPLATTE ERFORDERLICH (NICHT ENTHALTEN) IM-UGC665 N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 26 IM-UGC665 N570-0038 (1/4”-20 X 1/2”) N450-0008 (1/4”-20) www.napoleon.com N415-0542CE-GB-DE FEB 01.22...
- Seite 27 INSIDE -Schrank N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
-
Seite 28: Etikett Zur Verfügung Gestellt
Etikett zur verfügung gestellt Klebe den Warnhinweisaufkleber auf eine Fläche, die während des Grillens sichtbar ist, auf. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... - Seite 29 Windschutz Montageanleitungen. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
-
Seite 30: Anleitung Für Die Leckageprüfung
Austausch des Teils durch ein vom Händler empfohlenes Teil beseitigen. STOP Bleibt die Leckage bestehen, Flaschenventil zudrehen, Regler abnehmen und Grill vom Gaslieferanten oder Händler untersuchen lassen. Das Gerät darf erst wieder benutzt werden, wenn die Leckage behoben ist. Gaszufuhr abstellen. www.napoleon.com N415-0542CE-GB-DE FEB 01.22... -
Seite 31: Anweisungen Für Die Montage Des Drehspieß-Sets
Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist. N415-0542CE-GB-DE FEB 01.22 www.napoleon.com... - Seite 32 Electrical Diagram / Elektrischer Schaltplan www.napoleon.com N415-0542CE-GB-DE FEB 01.22...
- Seite 33 Description N010-0790-SS lid assembly - stainless steel N010-0790-BK lid assembly - black N510-0013 black silicone lid bumper N385-0308-SER NAPOLEON logo N715-0091 trim left side lid casting S91005 temperature gauge N715-0092 trim right side lid casting N010-1092-SER lid pivot hardware kit S87012 burner &...
- Seite 34 N010-1549 drip pan N350-0069 rear burner housing (infra-red) N080-0329 burner grease shield N100-0045-SER rear burner N585-0101 smoker shield N475-0301-M06 rotisserie mount N080-0315 bracket rear burner orifice N455-0055 rear burner orifice W456-0050 rear burner orifice www.napoleon.com N415-0542CE-GB-DE FEB 01.22...
- Seite 35 56040 cast iron griddle 67732 charcoal tray x - standard ac - accessory x - standard ac -Zubehör n - natural gas units only p - propane units only n - Erdgas p - Propan N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 36 N415-0542CE-GB-DE FEB 01.22...
- Seite 37 N415-0542CE-GB-DE FEB 01.22 www.napoleon.com...
- Seite 38 Napoleon products are protected by one or more U.S. and Canadian and/or foreign patents or patents pending. N415-0542CE-GB-DE www.napoleon.com...
