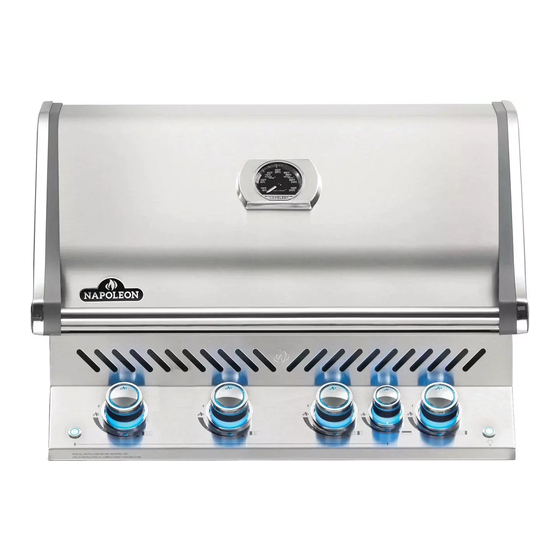

Napoleon BIPRO 500 Anleitung

Napoleon BIPRO 500 Anleitung

Gasgrill
Vorschau ausblenden Andere Handbücher für BIPRO 500:
Verfügbare Sprachen

Verfügbare Sprachen

This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
WARNING!
CABINET FRAME, CABINET AND COUNTER TOP MUST BE MADE FROM NON-COMBUSTIBLE MATERIAL.
DANGER
IF YOU SMELL GAS:
• Shut off gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
Adults and especially children should be alerted to the hazards of high surface temperatures.
Notice to Installer: Leave these instructions with the grill owner for future reference.
Customer Solutions: 1-866-820-8686 or
N415-0378CE-GB-DE MAY 24.16
Young children should be supervised near the gas grill.
Napoleon Group of Companies
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8
Phone: 1-705-726-4278 Fax: (705)-727-4282
www.napoleongrills.com
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
DO NOT DISCARD
BIPRO 500
WARNING
Do not try to light this appliance without
reading the "LIGHTING" instructions section
of this manual.
Do not store or use gasoline or other
flammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the information in these instructions is
not followed exactly, a fire or explosion may
result, causing property damage, personal
injury or death.
grills@napoleonproducts.com
EN
DE
PG.35
Quality System Certified To
9001-2008
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Napoleon BIPRO 500

  • Seite 32 BIPRO500RB www.napoleongrills.com...
  • Seite 33 www.napoleongrills.com...
  • Seite 34 Notes www.napoleongrills.com...
  • Seite 35 Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills aufhalten, sollten stets beaufsichtigt werden. Bitte Bewahren Sie Diese Anleitung Auf Napoleon Group of Companies 214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: 1-705-726-4278 Fax: (705)-727-4282 Quality System Certified To www.napoleongrills.com...
  • Seite 36: Bedingungen Und Beschränkungen

    Im Falle eines Garantieanspruchs ist der Kaufbeleg oder eine Kopie davon unter Angabe der Serien- und Modellnummer vorzulegen. NAPOLEON behält sich das Recht vor, vor Erfüllung der Garantiepflicht das Produkt oder ein Teil davon von einem ihrer Vertreter begutachten zu lassen.
  • Seite 37: Vorsichtsmassnahmen

    ACHTUNG! Ein Nichtbefolgen dieser Anleitung kann durch Brände oder Explosionen zu Sachschäden und Körperverletzungen, auch zu tödlichen, führen. Vorsichtsmassnahmen • Bei der Montage dieses Gasgrills müssen die Anweisungen im Handbuch genau befolgt werden. Falls der Grill vollständig montiert aufbewahrt wurde, müssen die Montageanweisungen erneut überprüft und die erforderlichen Prüfungen auf Gaslecks durchgeführt werden, bevor der Grill in Betrieb genommen wird.
  • Seite 38: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu

    Entsorgung von Altgeräten aus privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt.
  • Seite 39 Regler In der folgenden Tabelle sind die Anschlusswerte des Geräts aufgeführt. Brenner Düsengrösse (Grob)Leistung(Insgesamt) Gasverbrauch (Insgesamt) Haupt 1.45mm 16.0 kW 14.0 kW 1164 g/hr 1332 L/hr Hinten 1.25mm 5.7 kW 5.0 kW 415 g/hr 476 L/hr Zugelassene Gase / Druck - Die Werte Ihres Geräts stehen auf dem Typenschild. Gaskategorie 3B/P(30) 3+(28-30/37)
  • Seite 40: Anweisungen Für Den Gasanschluss

    Anweisungen für den Gasanschluss WARNUNG! Dieses Grillgerät ist ausschließlich mit nicht brennbaren Schrankkonstruktionen zu verwenden und die Installation und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden. WARNUNG! Für die Schrankrahmen, Schränke und Arbeitsflächen ausschließlich nicht brennbare Materialien verwenden.
  • Seite 41: Elektrische Schutzmaßnahmen

    WARNUNG! • Das Gasflaschenventil muss für Handbedienung problemlos zugänglich sein. Eine Schranktür kann installiert werden, um problemlosen Zugang zum Gasflaschenventil zu ermöglichen, es muss je- doch sichergestellt sein, dass die Tür nicht verriegelbar und ohne Werkzeuge zu öffnen ist. • Der Gasflaschenschrank muss die Gasflasche effektive vom Brennerabteil trennen und Schutz bieten vor Strahlung, Flammen und Fremdstoffen, beispielsweise heißen Bratensäften.
  • Seite 42 Zündanleitung Lampen Zünder Rechter Linker Linker Mittlerer Rechter Mittlerer Hinterer Brenner Brenner Brenner Brenner Brenner ACHTUNG! Ausschaltstellung Haube öffnen. ACHTUNG! Stellen Sie sicher, dass alle Brenner-Bedienelemente auf „OFF” (Aus) gestellt sind, und öffnen Sie das Gasventil an der Gasquelle. Anzünden des Hauptbrenners Anzünden des rückseitigen Anzünden der Seitenbrenner Brenners (Rotisseriebrenner)
  • Seite 43 Gasgrills. Bei extremem Wind gegen die Rückseite des Grills kann Hitze über das Bedienungspanel entweichen. Dies kann die Bedienelemente stark erhitzen (Vorsicht bei Berührung) und zu deren Verformung führen. Napoleon bietet die unten abgebildeten Wind-Abweiser an. Montieren Sie diese, um entsprechendes Erhitzen zu vermeiden. HINWEIS! Napoleon übernimmt keine Haftung für zu starkes Befeuern oder Hitzeausstöße...
  • Seite 44 Grillroste sollten ebenfalls entfernt werden, falls sie die Verwendung des rehspießes behindern. Der rückseitige Brenner ist für den Einsatz mit dem Drehspieß-Set konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill entfernen.
  • Seite 45: Reinigungsanleitung

    Reinigen Der Aussenseite Des Gasgrills: Lackierte, Porzellan- oder Rostfreistahlteile nicht mit Scheuermitteln säubern. Die Porzellanemaille ist besonders vorsichtig zu behandeln. Die Emaillebeschichtung ist wie Glas und platzt beim Anschlagen leicht ab. Emaille-Reparaturmaterial ist von Ihrem Napoleon-Händler erhältlich. Außenflächen am besten in handwarmem Zustand mit warmem Seifenwasser reinigen.
  • Seite 46 Regulator Schlauch (wenn zutreffend): Scheck auf Abrieb, Schmelzstellen, Einschnitte und Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen. Alugussteile: regelmäßig mit warmem Seifenwasser säubern. Normalerweise rostet Aluminium nicht.
  • Seite 47 VORSICHT! Verwenden Sie beim Wechseln der Halogenlampe in Ihrem Grill stets Schutzhandschuhe. Lichter: Um die Halogenlampe in Ihrem Grill zu ersetzen, müssen Sie zuerst die Glasabdeckung aus der Fassung entfernen. Um das zu tun, entfernen Sie die Philips Schraube, die die Fassung fixiert. Schnipsen Sie die Glasabdeckung inklusive Metallteil aus dem Gehäuse und verhindern Sie eine Berührung der Halogenleuchte mit der bloßen Hand.
  • Seite 48: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursachen Lösung Geringe Hitze / kleine Bei Propangas – die Anweisungen für Die Anweisungen für das Anzünden genau Flamme auf Stellung das Anzünden wurden nicht befolgt. befolgen. Alle Gasgrillventile müssen „High“. sich in der Stellung „OFF“ (Aus) befinden, wenn das Ventil für die Gaszufuhr geöffnet wird.
  • Seite 49 Brenner abkühlen lassen und sorgfältig Oberfläche. auf Risse untersuchen. Falls Sie Risse feststellen sollten, wenden Sie sich an einen autorisierten Napoleon-Händler, um eine Ersatz-Brennereinbaugruppe zu bestellen. Dichtung der keramischen Oberfläche Wenden Sie sich an einen autorisierten ist undicht, oder fehlerhafte Napoleon-Händler, um Informationen zur...
  • Seite 50: Bestellung Von Ersatzteilen

    (Alle für einen Garantieanspruch benötigten Informationen hier aufzeichnen) Bevor Sie sich mit dem Kundenlösungen setzen, besuchen Sie bitte die Napoleon-Website unter www.napoleongrills.com, um ausführlichere Informationen zu Reinigung, Wartung und Pflege, Fehlerbehebung und Ersatzteile zu erhalten. Setzen Sie sich direkt mit dem Werk in Verbindung, um Ersatzteile zu bestellen und Garantieansprüche geltend zu machen.
  • Seite 51: Erste Schritte

    ACHTUNG! Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe und eine Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so problemlos und sicher wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise scharfe Kanten und Ecken, die zu Schnittverletzungen führen können, wenn sie während der Montage unsachgemäß...
  • Seite 52 ABMESSUNGEN DER EINBAUÖFFNUNG MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN BIPRO500 781mm 524mm 225mm Seitenbrenner 324mm 419mm 114mm ZUR KORREKTEN ENTLÜFTUNG DER SEITENBRENNER MUSS EINE ² ÖFFNUNG VON MINDESTENS 32cm VORHANDEN SEIN. ACHTUNG! Dieser Grill darf nur in feuerfeste Materialien montiert werden und soll von einem qualifizierten Fachpersonal je nach regionaler Vorschrift gewartet werden.
  • Seite 53 EINBAUGERÄTZUBEHÖR – ABMESSUNGEN DER EINBAUÖFFNUNG ABMESSUNGEN DER ÖFFNUNG TEILENR. BESCHREIBUNG ABBILDUNG N370-0361 TÜR PF-STIL, EDELSTAHL 432 mm 591 mm N370-0359 TÜR PF-STIL, EDELSTAHL, 438 mm 171 mm 584 mm EINFACHSCHUBLADE N370-0360 TÜR PF-STIL, EDELSTAHL, 438mm 578mm 584mm DREIFACHSCHUBLADE N370-0502-1 DOPPELTÜR, KLEIN 718mm 514mm N370-0503-1...
  • Seite 54 EINBAUGERÄTZUBEHÖR – MONTAGEANWEISUNGEN FÜR SCHUBLADE 1. Schubladenrahmenbausatz der Verpackung entnehmen. 2. Schubladen vollständig aus dem Schrankgehäuse herausziehen und dann anheben, um sie aus den Gleitschienen zu entfernen. 3. Öffnung mit Unterlegstücken ausgleichen, bis die Schränke schlüssig in die Öffnung eingepasst sind. Sicherstellen, dass sich die Unterlegstücke seitlich auf gleicher Höhe mit den Bohrlöchern für die Schrankbefestigung befinden.
  • Seite 55 BIPRO500 EINBAUANWEISUNG 102mm minimum GFI Outlet 244mm 203mm maximum 178mm INSIDE-Schrank WARNUNG! Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, Verletzungen oder zum Tod führen. Die Elektrosysteme des Grills sind in einer Box vormontiert, die mindestens 102 mm (4“) über dem Boden des Grills befestigt werden muss (wie dargestellt).
  • Seite 56 IM-UGC500 N570-0038 (1/4”-20 X 1/2”) N450-0008 (1/4”-20) www.napoleongrills.com...
  • Seite 57 (Werksseitig vorinstalliert.) N570-0087 (1/4 -20 X 7/8”) Dieses Grillgerät ist ausschließlich mit NICHT BRENNBAREN Schrankkonstruktionen in Mauerbauweise zu verwenden und die Installation und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden. 1. Seitliche Befestigungen und Seitenabschlussteile mit den beiliegenden (4) Nr. 1/4- 20 X 7/8” -Schrauben (N570-0087) an beiden Seiten des Grills montieren.
  • Seite 58 Hitzeschild Tropfpfanne www.napoleongrills.com...
  • Seite 59 www.napoleongrills.com...
  • Seite 60 www.napoleongrills.com...
  • Seite 61: Anleitung Für Die Leckageprüfung

    Anleitung Für Die Leckageprüfung ACHTUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden. ACHTUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu entfernen. Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden.
  • Seite 62: Anweisungen Für Die Montage Des Drehspieß-Sets

    Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist. www.napoleongrills.com...
  • Seite 65 Stückliste Item Part # Description N450-0008 1/4"-20 nut N530-0023-SER regulator step down N530-0026-SER regulator step down N570-0032 #8 x 3/8" screw N215-0016 wind deflector 65213 rotisserie kit -UK 65212 rotisserie kit - CE 65233 rotisserie kit commercial -UK 65232 rotisserie kit commercial - CE 68646 vinyl cover 56018...
  • Seite 66 BIPRO500RB www.napoleongrills.com...
  • Seite 67 www.napoleongrills.com...
