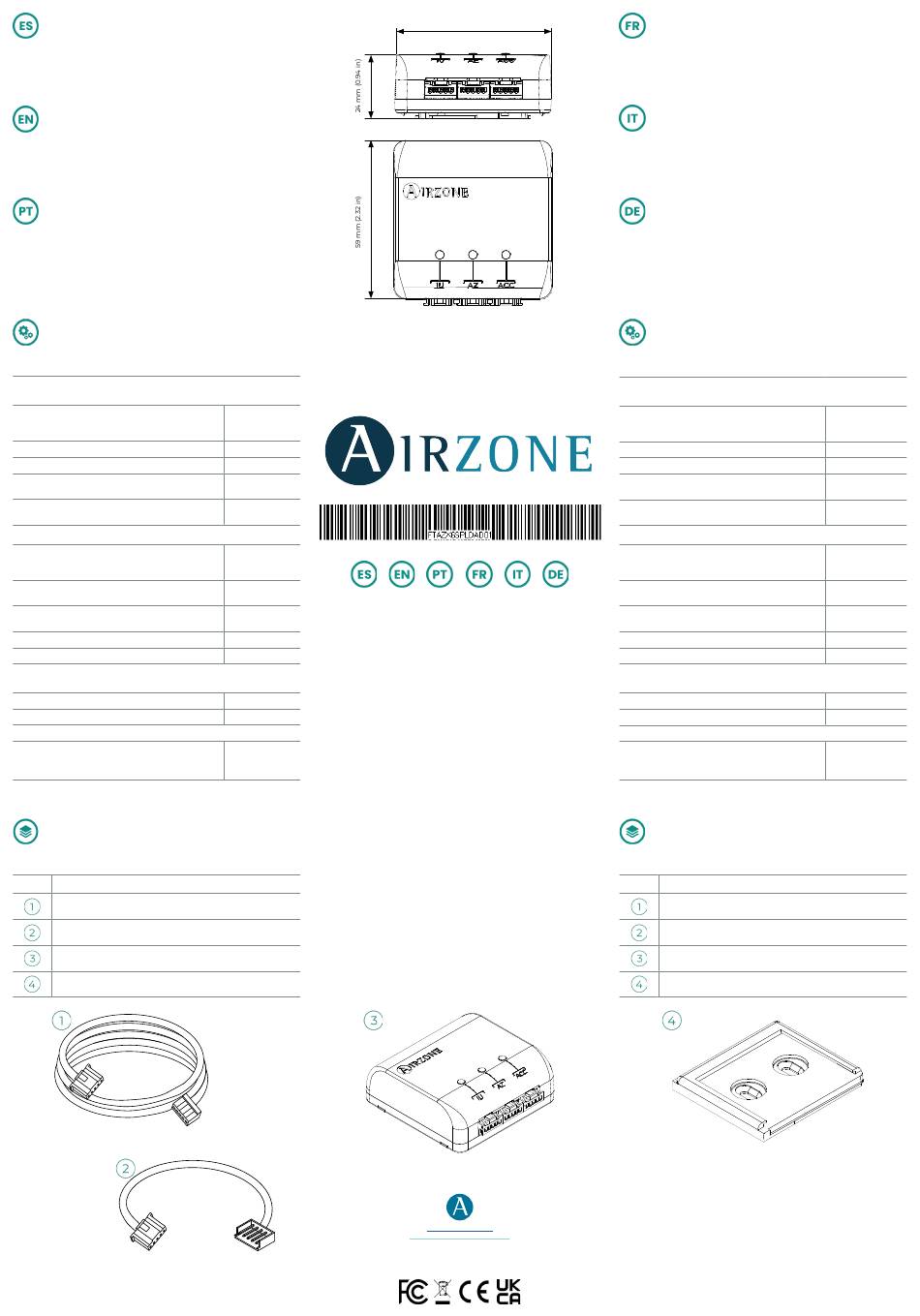

Airzone AZX6ACCSPLDA0 Kurzanleitung

MULTIPLICADOR PUERTO S21 DAIKIN
RESIDENTIAL
Multiplicador para unidades AC de Daikin Residential que gestiona las
comunicaciones entre accesorios que se conectan al puerto S21, permitiendo la
conexión de más de un dispositivo.
S21 PORT SPLITTER DAIKIN RESIDENTIAL
Multiplier for Daikin Residential AC units. Manages communications between
accessories that connect to the S21 port and allows more than one device to be
connected.
MULTIPLICADOR DE PORTAS S21 DAIKIN
RESIDENTIAL
Multiplicador para unidades AC Daikin Residential. Administra as comunicações
entre os acessórios que se ligam à porta S21 e permite a ligação de mais do que um
dispositivo.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN)TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption /
Alimentaçao e consumo
Alimentación / Power supply / Alimentação
Consumo Stand-by / Stand-by consumption /
Consumo em stand-by
Consumo máximo / Maximum consumption /
Consumo máximo
IU - AZ - ACC
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires /
Fios de comunicação
Hilos de alimentación / Power supply wires /
Fios de alimentação
Distancia máxima / Maximum distance / Distância máxima
Longitud del cable / Wire length / Comprimento do cabo
Temperaturas operativas / Operating temperaturas /
Temperatura de operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Aspectos mecánico
Altura máxima de funcionamiento
Maximum operating height
Altura máxima de funcionamento
(ES) ELEMENTOS DEL DISPOSITIVO
(EN) DEVICE ELEMENTS
(PT) ELEMENTOS DO DISPOSITIVO
Nº Descripción / Description / Descrição
Cable Daikin Residential / Cable Daikin Residential /
Cabo Daikin Residential
Cable adaptador Daikin Residential / Daikin Residential adapter cable /
Cabo adaptador Daikin Residential

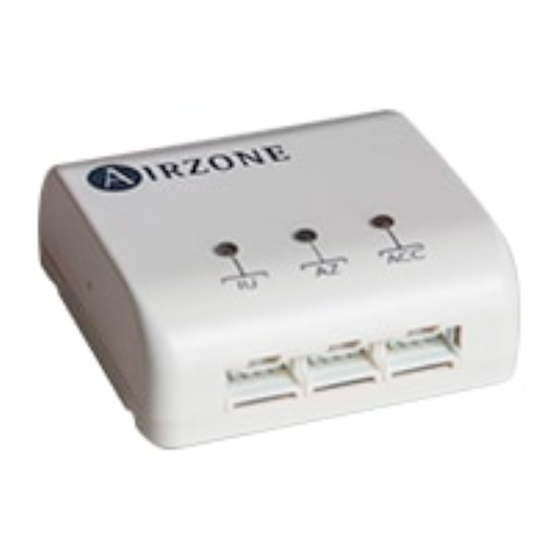

Multiplicador S21 / S21 Splitter / Multiplicador S21
Soporte para tornillos / Support for screws / Suporte de parafusos
RXDAIKINS21 (x1)
RXADAPDAIKINS21 (x2)
Unidad interior
Indoor unit
Unidade interior
V max 12 Vdc
I max 160 mA
0.18 W
1.92 W
5 hilos
5 wires
5 fios
2 x 0.20 mm²
3 x 0.20 mm²
10 m
2.5 m
- 20 ... 70 ºC
0 ... 50 ºC
2000 m
59 mm (2.32 in)
AZX6ACCSPLDA0
airzonecontrol.com
Marie Curie, 21
29590 Málaga, Spain
MULTIPLICATEUR DE PORT S21 DAIKIN
RESIDENTIAL
Multiplicateur pour unités d'air conditionné de Daikin Residential. Gère les
communications entre les accessoires connectés au port S21 et permet de
connecter plus d'un dispositif.
MOLTIPLICATORE DI PORTE S21 DAIKIN
RESIDENTIAL
Moltiplicatore per unità AC Daikin Residential. Gestisce le comunicazioni tra gli
accessori che si collegano alla porta S21 e consente di collegare più di un dispositivo.
S21 ANSCHLUSSVERVIELFACHER DAIKIN
RESIDENTIAL
Vervielfacher für Klimageräte von Daikin Residential für die Kommunikation
zwischen Zubehörgeräten, die am S21-Port angeschlossen werden, um mehrere
Geräte anzuschließen.
(FR) CARACTÉRISTIQUES TECHNIQUES
( I T ) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo /
Stromversorgung und Verbrauch
Alimentation / Alimentazione / Versorgungsart
Consommation Stand-by / Consumo Stand-by /
Stand-by-Leistungsaufnahme
Consommation maximale / Consumo massimo /
Maximale-Leistungsaufnahme
IU - AZ - ACC
Type de câble / Tipo di cavo / Kabeltyp
Fils de communications / Poli di comunicazione /
Kommunikationsleitung
ils d'alimentation / Poli di alimentazione /
Versorgungsleitung
Distance maximale / Distanza massima / Max. Abstand
Longueur du câble / Lunghezza del cavo / Länge
Températures opérative / Termperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
Aspectos mecánicos
Hauteur maximale de fonctionnement
Altezza massima di funzionamento
Maximale Betriebshöhe
(FR) ELEMENTS DU DISPOSITIF
( I T ) ELEMENTI DEL DISPOSITIVO
(DE) GERÄTEBESTANDTEILE
Nº Description / Descrizione / Beschreibung
Câble Daikin Residential / Cavo Daikin Residential /
Kabel Daikin Residential
Câble adaptateur Daikin Residential / Cavo adattatore Daikin
Residential / Daikin Residential Adapterkabel
Multiplicateur S21 / Moltiplicatore S21 / Anschlussvervielfältiger S21
Support pour vis / Supporto per viti / Schraubhalterung
Unité intérieure
Unità interna
Innengerät
V max 12 Vdc
I max 160 mA
0.18 W
1.92 W
5 fils
5 fili
5 draht
2 x 0.20 mm²
3 x 0.20 mm²
10 m
2.5 m
- 20 ... 70 ºC
0 ... 50 ºC
2000 m
