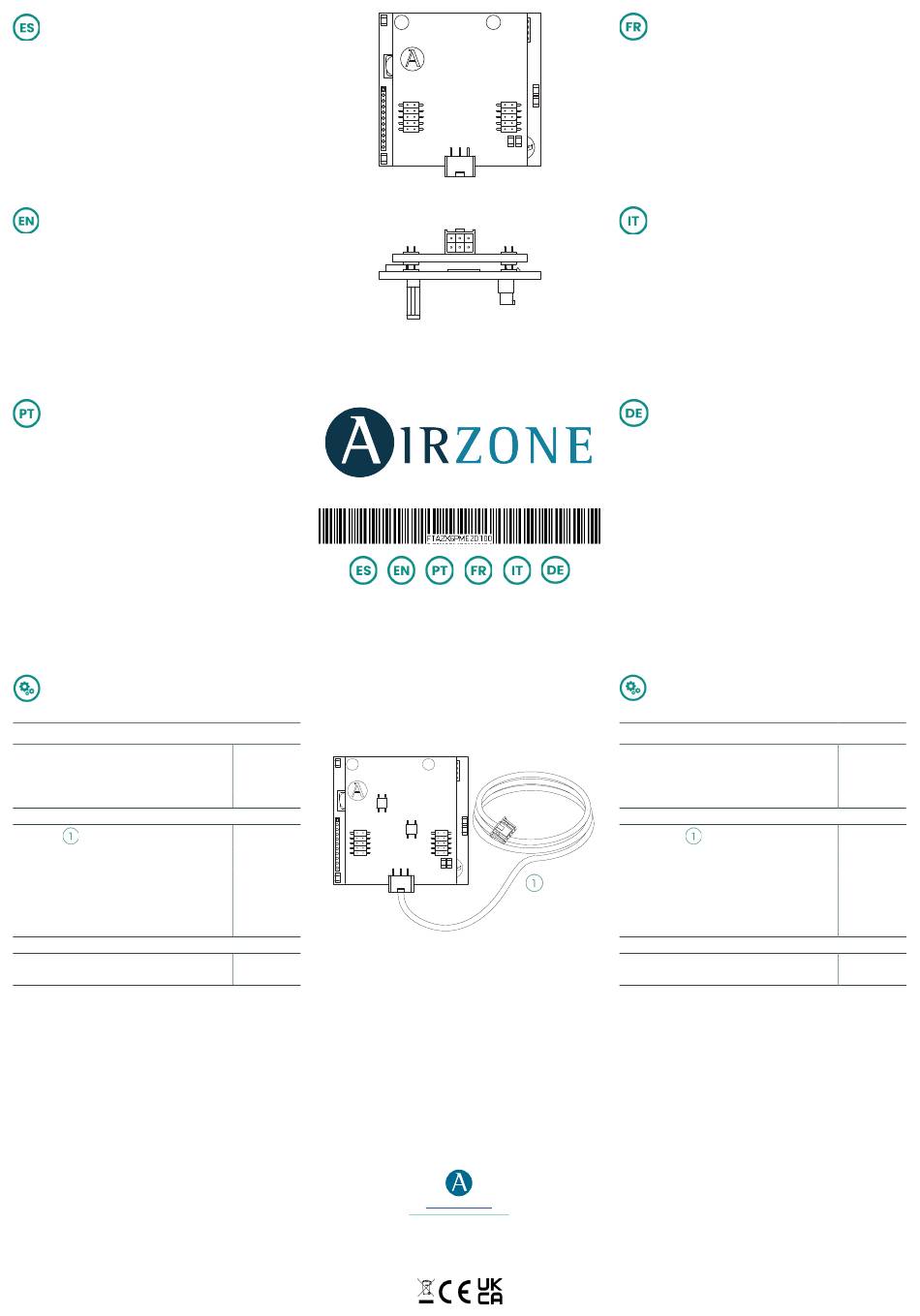

Airzone AZX6GAWME2 Kurzanleitung

PASARELA DE AEROTERMIA AIRZONE-MITSUBISHI
ELECTRIC ECODAN
Pasarela de comunicación entre los equipos Mitsubishi Electric Ecodan y los
sistemas Airzone. Conexión y alimentación mediante bus de máquina de la
central de control de producción Airzone (AZX6CCPGAWI). Producto desarrollado y
testeado junto con el fabricante.
Funcionalidades:
•
Comunicación bidireccional de los parámetros básicos de control en función de
la demanda del sistema de control Airzone.
•
Lectura de errores del equipo controlado.
•
Imposición de la temperatura de agua de producción (temperatura de
impulsión de agua) en función de la demanda.
AIRZONE-MITSUBISHI ELECTRIC ECODAN AIR TO
WATER HP GATEWAY
Mitsubishi Electric Ecodan communication gateway. Powered through the Air to
Water unit bus of the production control board (AZX6CCPGAWI). Product developed
and tested in collaboration with the manufacturer.
Functionalities:
•
Two-way communication of the basic control parameters depending on the
demand of the Airzone control system.
•
Reading of errors of the controlled unit.
•
Imposes water production temperature (water supply temperature) based on
the demand.
GATEWAY DE AEROTERMIA AIRZONE-MITSUBISHI
ELECTRIC ECODAN
Gateway de comunicação entre os equipamentos Mitsubishi Electric Ecodan e os
sistemas Airzone. Conexão e alimentação mediante barramento de máquina da
central de controlo de produção Airzone (AZX6CCPGAWI). Produto desenvolvido e
testado com o fabricante.
Funcionalidades:
•
Comunicação bidirecional dos parâmetros básicos de controlo em função da
demanda do sistema de controlo Airzone.
•
Leitura de erros do equipamento controlado.
•
Imposição da temperatura da água de produção (temperatura da água de
impulsão) em função da demanda.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN)TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Alimentación / Power supply / Alimentação
Comunicaciones / Communications / Comunicaçao
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires
Fios de comunicação
Hilos de alimentación / Power supply wires
Fios de alimentação
Distancia máxima / Maximum distance
Distância máxima
Longitud del cable / Wire length
Comprimento do cabo
Temperaturas operativas / Operating temperaturas / Temperatura de operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Sistema Airzone
Airzone system
Sistema Airzone
V max
12 Vdc
I max 25 mA
5 hilos / 5 wires
5 fios
2 x 0.20 mm²
3 x 0.20 mm²
10 m
2.5 m
-20 ... 70 ºC
0 ... 50 ºC
AZX6GAWME2
AZPV8WIRE05
airzonecontrol.com
Marie Curie, 21
29590 Málaga
Spain
PASSERELLE PAC AIR-EAU AIRZONE-MITSUBISHI
ELECTRIC ECODAN
Passerelle de communication entre les unités Mitsubishi Electric Ecodan et les
systèmes Airzone. Connexion et alimentation par bus unité de la platine centrale de
contrôle de production Airzone (AZX6CCPGAWI). Produit développé et testé avec la
collaboration du fabricant.
Fonctionnalités :
•
Communication bidirectionnelle des paramètres de contrôle de base en
fonction de la demande émanant du système de contrôle Airzone.
•
Lecture d'erreurs de l'unité contrôlée.
•
Imposition de la température de l'eau de production (température de la
production d'eau) en fonction de la demande.
INTERFACCIA IDRONICA AIRZONE-MITSUBISHI
ELECTRIC ECODAN
Interfaccia di comunicazione tra le unità Mitsubishi Electric Ecodan e i sistemi
Airzone. Collegamento e alimentazione mediante bus unità della centrale di
controllo produzione Airzone (AZX6CCPGAWI). Prodotto sviluppato e testato
insieme al costruttore.
Funzionalità:
•
Comunicazione bidirezionale dei parametri basici di controllo in base alla
domanda del sistema di controllo Airzone.
•
Lettura degli degli errori dell'unità controllata.
•
Imposizione della temperatura dell'acqua di produzione (temperatura di
mandata dell'aqua) mandata in base alla domanda.
AEROTHERMIE-GATEWAY AIRZONE-MITSUBISHI
ELECTRIC ECODAN
Kommunikations-Gateway zwischen Mitsubishi-Electric-Ecodan-Geräten
den Airzone-Systemen. Anschluss und Stromversorgung über Maschinenbus
der Airzone-Produktions-Steuerzentrale (AZX6CCPGAWI). Mit dem Hersteller
entwickeltes und getestetes Produkt.
Funktionen:
•
Bidirektionale Kommunikation der Basisparameter
Abhängigkeit vom Bedarf des Airzone-Steuersystems.
•
Auslesen der Fehler des gesteuerten Geräts.
•
Je nach Anforderung wird die Produktionswassertemperatur vorgeschrieben
(Wasservorlauftemperatur).
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
Alimentation / Alimentazione / Versorgungsart
Communications / Comunicazione / Verbindungen
Type de câble / Tipo di cavo / Kabeltyp
Fils de communications / Poli di comunicazione
Kommunikationsleitung
Fils d'alimentation / Poli di alimentazione
Versorgungsleitung
Distance maximale / Distanza massima
Max. Abstand
Longueur du câble / Lunghezza del cavo
Températures opératives / Temperature operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
und
der Steuerung in
Système Airzone
Sistema Airzone
Airzone system
V max 12 Vdc
I max 25 mA
5 fils / 5 fili
5 draht
2 x 0.20 mm²
3 x 0.20 mm²
10 m
2.5 m
Länge
-20 ... 70 ºC
0 ... 50 ºC
