Airzone AZX6WSPHUB Bedienungsanleitung

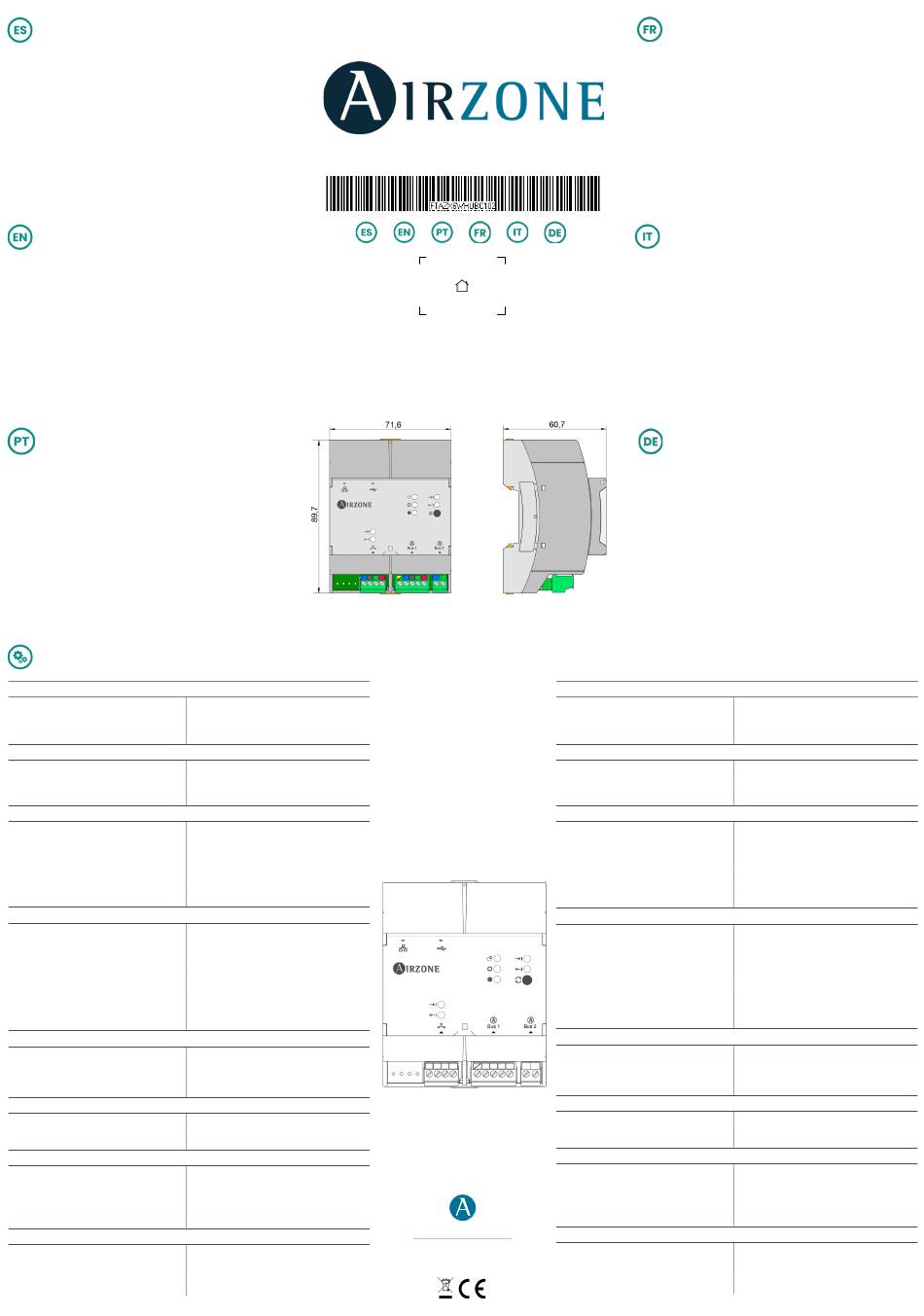

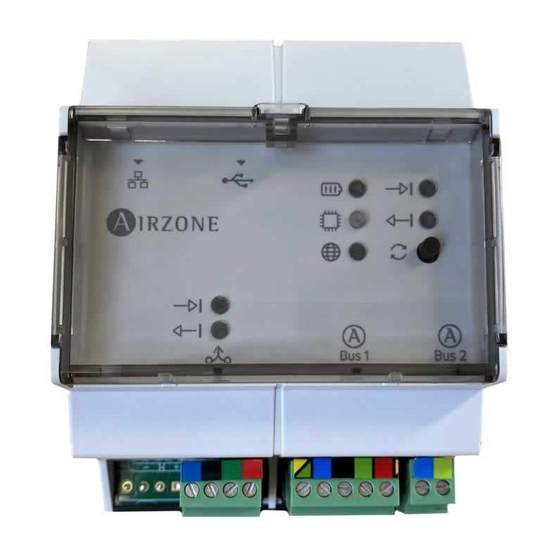

WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver para la gestión de los sistemas Airzone de una instalación mediante
plataforma Cloud. Acceso a plataforma mediante navegador o App's (IOS o
Android). Conexión a red mediante Wi-Fi dual 2.4/5Ghz o Ethernet. Alimentación
mediante bus domótico del sistema. Montaje en carril DIN o en superficie.
Funcionalidades:
•
Control de hasta 32 sistemas. (Un webserver Airzone-BACnet por sistema.)
•
Configuración y control de los parámetros de zonas (Tª ambiente y consigna,
modo de funcionamiento, etc.) y sistemas mediante plataforma Cloud.
•
Asociación a router mediante Bluetooth a través de la App.
•
Multiusuario y multisesión.
•
Puerto para la integración mediante protocolo Modbus o BACnet MS/TP.
•
Permite la configuración como pasarela Lutron y BACnet IP.
•
Integración vía API local.
•
Actualización remota del firmware del Webserver y de los sistemas conectados.
•
Gestión y solución remota de errores del sistema.
WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver for controlling Airzone systems through Airzone Cloud platform.
Accessible through browser or App (available for IOS and Android). Dual WiFi
2.4/5Ghz or Ethernet connection. Powered through domotic bus. Mounted on DIN
rail or on wall.
Functionalities:
•
Control of up to 32 systems. (One Airzone-BACnet webserver per system.)
•
Configuration and control of zone parameters (Room and set-point temp.,
operating mode, etc.) and system parameters via Airzone Cloud.
•
Associated with router through the app via Bluetooth.
•
Multi-user and multisession.
•
Port for integration via Modbus or BACnet MS/TP protocol.
•
Allows configuration as Lutron gateway and BACnet IP.
•
Integration via local API.
•
Remote updates of the Webserver firmware and the systems connected to it.
•
Remote error detection and error resolution.
WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver para gestão dos sistemas Airzone de uma instalação através de
plataforma Cloud. Acesso à plataforma através de navegador ou aplicações (IOS
ou Android). Conexão à rede por WiFi dual 2.4/5Ghz ou Ethernet. Alimentação pelo
barramento domótico do sistema. Montagem em trilho DIN ou em superfície.
Funcionalidades:
•
Controlo de até 32 sistemas. (Um webserver Airzone-BACnet por sistema.)
•
Configuração e controlo dos parâmetros de zonas (temperaturas ambiente e
de referência, modo de funcionamento, etc.) e sistemas mediante plataforma
Cloud.
•
Associação ao router atrevés do Bluetooth mediante aplicação.
•
Multiusuário e multisessão.
•
Porta para a integração através do protocolo Modbus ou BACnet MS/TP.
•
Permite a configuração como gateway Lutron e IP BACnet.
•
Integração via API local.
•
Atualização remota do firmware do Webserver e dos sistemas conectados.
•
Gestão e solução remota de erros do sistema.
(ES) CARACTERÍSTICAS TÉCNICAS / (EN) TECHNICAL SPECIFICATIONS / (PT) CARACTERÍSTICAS TÉCNICAS / (FR) CARACTÉRISTIQUES TECHNIQUES / (IT)
CARATTERISTICHE TECNICHE / (DE) TECHNISCHE DATEN
Alimentación y consumo / Power supply and consumption / Alimentaçao e consumo
V max
I max
Consumo / Consumption / Consumo
DM1 - DM2
Cable apantallado y trenzado / Shielded twisted
pair / Cabo blindado e trançado
Protocolo de comunicaciones / Communications
protocol / Protocolo de comunicação
Cable apantallado y trenzado / Shielded
twisted pair / Cabo blindado e trançado
Protocolo de comunicaciones / Communications
protocol / Protocolo de comunicação
Distancia máxima / Maximum distance /
Distância máxima
Vmax
Imax
WiFi
Protocolo / Protocol / Protocolo
Frecuencia / Frequency / Frequência
Potencia máxima / Maximum power /
Potência máxima
Distancia máxima / Maximum distance /
Distância máxima
Direccionamiento IP por defecto / IP address by
default / Endereço IP padrão
Ethernet
Tipo de Cable / Type of cable / Tipo de cabo
Norma / Standard / Norma
Direccionamiento IP por defecto / IP address by
default / Endereço IP padrão
Bluetooth
Protocolo / Protocol / Protocolo
Clase Bluetooth / Bluetooth class /
Class Bluetooth
Temperaturas operativas / Operating temperaturas / Temperatura de operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Rango de humedad de funcionamiento /
Operating humidity range /
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class /
Grau de proteção
Peso / Weight / Peso
Unidades DIN / In DIN units / Em unidades DIN
12 Vdc
1.1 mA
Stand-by: 1.3 W / Max. 13.2 W
DM1: 2 x 0.22 + 2 x 0.5 mm (2 x AWG 23 + 2x AWG 20)
2
DM2: 2 x 0.22 mm 2 (2 x AWG 23)
MODBUS RS-485 Par – 19200 bps
INT
2 x 0.22 + 2 x 0.5 mm (2 x AWG 23 + 2x AWG 20)
2
MODBUS RS-485 Par – 19200 bps
BACnet MS-TP
100 m (328 ft)
12 Vdc
150 mA
Wi-Fi CERTIFIED
TM
802.11a/b/g/n/ac
2.4 GHz (max. 150 Mbps) / 5 GHz (max. 433 Mbps)
19.5 dBm
100 m (328 ft)
DHCP
UTP cat 5
100BASE-TX
DHCP
Bluetooth v5.0 BR/EDR and BLE specification
Class-1, class-2 and class-3 transmitter
-20 ... 70 ºC (-4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
5 ... 90%
(non-condensing)
IP 21
130 g (0.29 lb)
4
AZX6WSPHUB
Contains: FCC ID: VPYLBEE5HY1MW
Contains IC: 772C-LBEE5HY1MW
Ethernet
INT DM1 DM2
airzonecontrol.com
Marie Curie, 21
29590 Málaga
Spain
WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver pour la gestion des systèmes Airzone d'une installation par le biais d'une
plateforme Cloud. Accès à la plateforme par navigateur ou application (IOS ou
Android). Accès au réseau via WiFi dual 2.4/5Ghz ou Ethernet. Alimentation par bus
domotique du système. Montage sur rail DIN ou en saillie.
Fonctionnalités :
•
Contrôle de jusqu'à 32 systèmes. (Une webserver Airzone-BACnet par système.)
•
Configuration et contrôle des paramètres des zones (Temp. ambiante et de
consigne, mode de fonctionnement, etc.) et des systèmes par plateforme Cloud.
•
Accès au routeur via App par connexion Bluetooth.
•
Multi-utilisateur et multisession.
•
Port pour l'intégration via le protocole Modbus ou BACnet MS/TP.
•
Permet la configuration en tant que passerelle Lutron et IP BACnet.
•
Intégration via l'API locale.
•
Mise à jour à distance du firmware du Webserver et des systèmes connectés.
•
Gestion et solution à distance des erreurs du système.
WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver per la gestione dei sistemi Airzone da remoto mediante la piattaforma
Cloud. Accesso alla piattaforma mediante browser o app (IOS o Android).
Connessione alla rete Wi-Fi dual 2.4/5Ghz o Ethernet. Alimentazione mediante bus
domotico del sistema. Installazione su guida DIN o in superficie.
Funzionalità:
•
Controllo di massimo 32 sistemi. (Un Webserver Airzone-BACnet per sistema.)
•
Configurazione e controllo dei parametri di zone (temperatura ambiente e
impostata, modo di funzionamento ecc.) e sistemi mediante piattaforma Cloud.
•
Associazione al router mediante collegamento Bluetooth e l'app.
•
Multi-utente e multi-sessione.
•
Porta per l'integrazione mediante protocollo Modbus o BACnet MS/TP.
•
Consente la configurazione come gateway Lutron e IP BACnet.
•
Integrazione tramite API locale.
•
Aggiornamento remoto del firmware del Webserver e dei sistemi collegati.
•
Gestione e soluzione remota di errori del sistema.
WEBSERVER HUB AIRZONE CLOUD DUAL
Webserver zur Verwaltung
Cloud-Plattform. Zugriff auf Plattform über Browser oder Apps (iOS oder
Android). Verbindung mit dem Netz über WLAN dual 2.4/5Ghz oder Ethernet.
Stromversorgung über Haustechnikbus des Systems. Montage auf DIN-Schiene
oder Oberfläche.
Funktionen:
•
Steuerung von bis zu 32 Systemen. (Ein Airzone-BACnet-Webserver pro System.)
•
Konfiguration und Steuerung der Zonenparameter (Umgebungs- und Soll-
Temp., Betriebsart usw.) und System über Cloud-Plattform.
•
Routeranschluss über App mit Bluetooth-Verbindung.
•
Mehrfachnutzer und Mehrfachsitzung.
•
Port für die Integration über das Modbus oder BACnet MS/TP-Protokoll.
•
Ermöglicht die Konfiguration als Lutron-Gateway und BACnet-IP.
•
Integration über lokale API.
•
Fernaktualisierung der Firmware des Webservers und der angeschlossenen
Systeme.
•
Fernverwaltung und Fernlösung von Systemfehlern.
Alimentation et consommation / Alimentazione e consumo / Stromversorgung und Verbrauch
V max
I max
Consommation / Consumo / Leistungsaufnahme
DM1 - DM2
Câble torsadé et blindé / Cavo schermato
Abgeschirmtes Kabel und umflochten
Protocole de communication / Protocollo di
comunicazione / Kommunikationsprotokoll
INT
Câble torsadé et blindé / Cavo schermato /
Abgeschirmtes Kabel und umflochten
Protocole de communication / Protocollo di
comunicazione / Kommunikationsprotokoll
Distance maximale / Distanza massima /
Max.Abstand
Vmax
Imax
WiFi
Protocole / Protocollo / Protokoll
Fréquence / Frequenza / Frequenz
Puissance de radiation / Potenza massima /
Max. Leistung
Distance maximale / Distanza massima /
Max. Abstand
Adressage IP par défaut / Indirizzamento IP per
difetto / Standard-IP-Adressierung
Ethernet
Type de câble / Tipo di cavo / Kabeltyp
Norme / Norma / Standard
Adressage IP par défaut / Indirizzamento IP per
difetto / Standard-IP-Adressierung
Bluetooth
Protocole / Protocollo / Protokoll
Catégorie Bluetooth / Classe Bluetooth /
Bluetooth Klasse
Températures opérative / Termperature operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
Plage d'humidité de fonctionnement / Rango di
umidità di funzionamento /
Zulässige Luftfeuchtigkeit
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Degré de protection/ Grado di protezione /
Schutzklasse
Poids / Peso / Gewicht
En unités DIN / Unità DIN / In DIN-Einheiten
der Airzone-Systeme einer Installation über
12 Vdc
1.1 mA
Stand-by: 1.3 W / Max. 13.2 W
DM1: 2 x 0.22 + 2 x 0.5 mm (2 x AWG 23 + 2x AWG 20)
2
DM2: 2 x 0.22 mm 2 (2 x AWG 23)
MODBUS RS-485 Par – 19200 bps
2 x 0.22 + 2 x 0.5 mm 2 (2 x AWG 23 + 2x AWG 20)
MODBUS RS-485 Par – 19200 bps
BACnet MS-TP
100 m (328 ft)
12 Vdc
150 mA
Wi-Fi CERTIFIED
TM
802.11a/b/g/n/ac
2.4 GHz (max. 150 Mbps) / 5 GHz (max. 433 Mbps)
19.5 dBm
100 m (328 ft)
DHCP
UTP cat 5
100BASE-TX
DHCP
Bluetooth v5.0 BR/EDR and BLE specification
Class-1, class-2 and class-3 transmitter
-20 ... 70 ºC (-4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
5 ... 90%
(non-condensing)
IP 21
130 g (0.29 lb)
4
