Anhang C, Importieren von DXF-Dateien
Dieser Abschnitt enthält eine Übersicht über die Bestandteile des DXF-Bildschirms und über den Import von DXF-
Dateien.

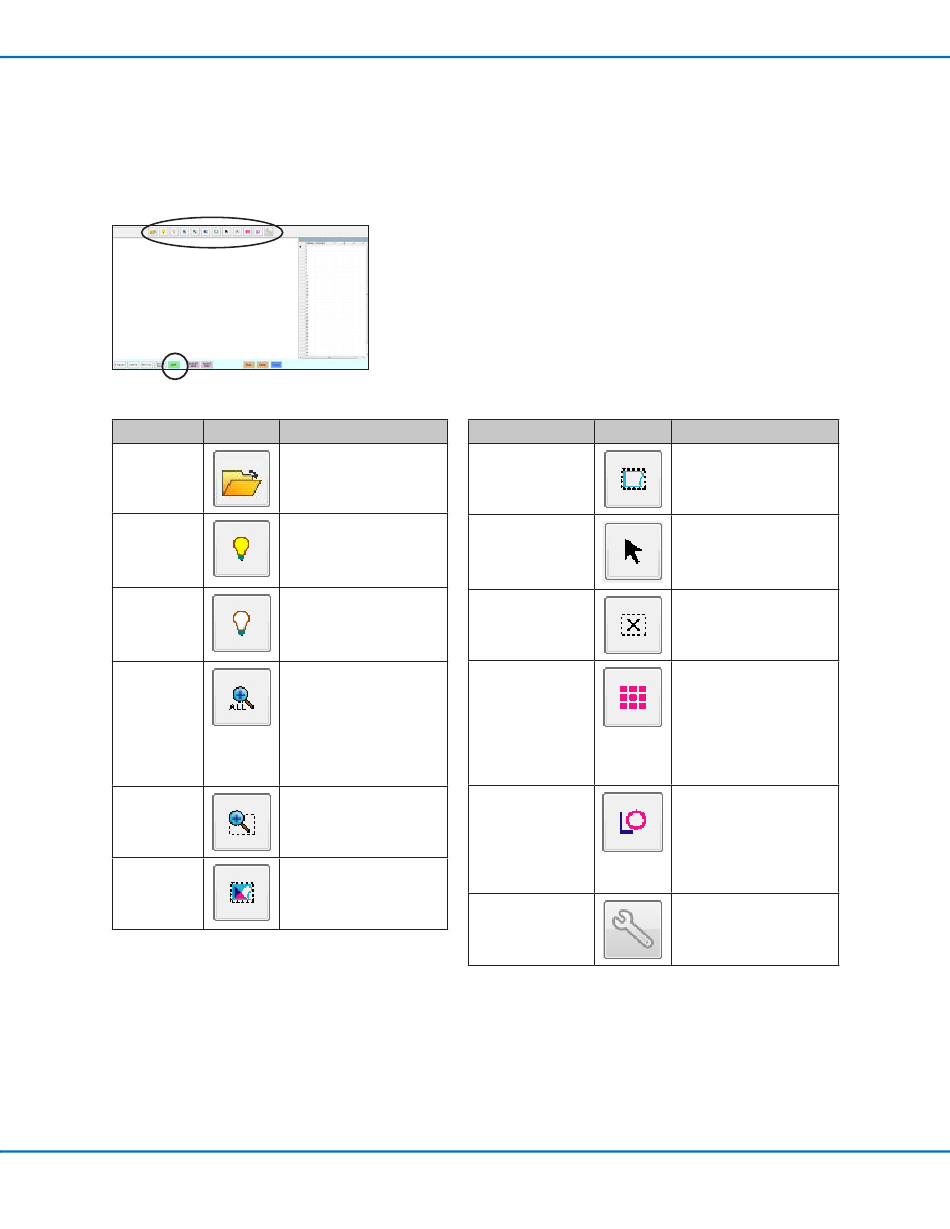

Übersicht über den DXF-Bildschirm
Icon Name Icon
Open a
File (Datei
öffnen)
Show All
Layers (Alle
Ebenen
anzeigen)
Hide All
Layers (Alle
Ebenen
ausblenden)
See All
(Alles
anzeigen)
Zoom
Select
All (Alles
auswählen)
www.nordsonefd.com/de info.de@nordsonefd.com
Funktion
Öffnet eine Datei
Zeigt alle Ebenen einer
geöffneten DXF-Datei an
Blendet alle Ebenen
einer geöffneten DXF-
Datei aus
Komprimiert oder ändert
die Größe des Displays,
so dass alle Punkte der
geöffneten DXF-Datei
im Anzeigebereich des
Bildschirms zu sehen
sind
Zoomt in den
ausgewählten Bereich
Wählt alle Punkte in der
DXF-Datei aus
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
Icon Name Icon
Select (Auswahl)
Select Directly
(Direkte Auswahl)
Cancel Select
(Auswahl
aufheben)
Point Dispense
(Punktdosierung)
Line Dispense
(Liniendosierung)
Option
Funktion
Wählt nur die Punkte im
Bereich des Rechtecks
aus
Wählt ein Element aus
Hebt jede Auswahl auf
Fügt Dispense
Dot-Befehle
(Dosierungspunkt)
für alle ausgewählten
Punkte auf einem
importierten DXF-Bild
ein
Fügt Line
Dispense-Befehle
(Liniendosierung) für alle
ausgewählten Formen
auf einem importierten
DXF-Bild ein
Siehe "DXF-Import-
Einstellungen" auf
Seite 128.
