Wandmontage Aufputz

Aufputzmontage ohne Anschlussschiene

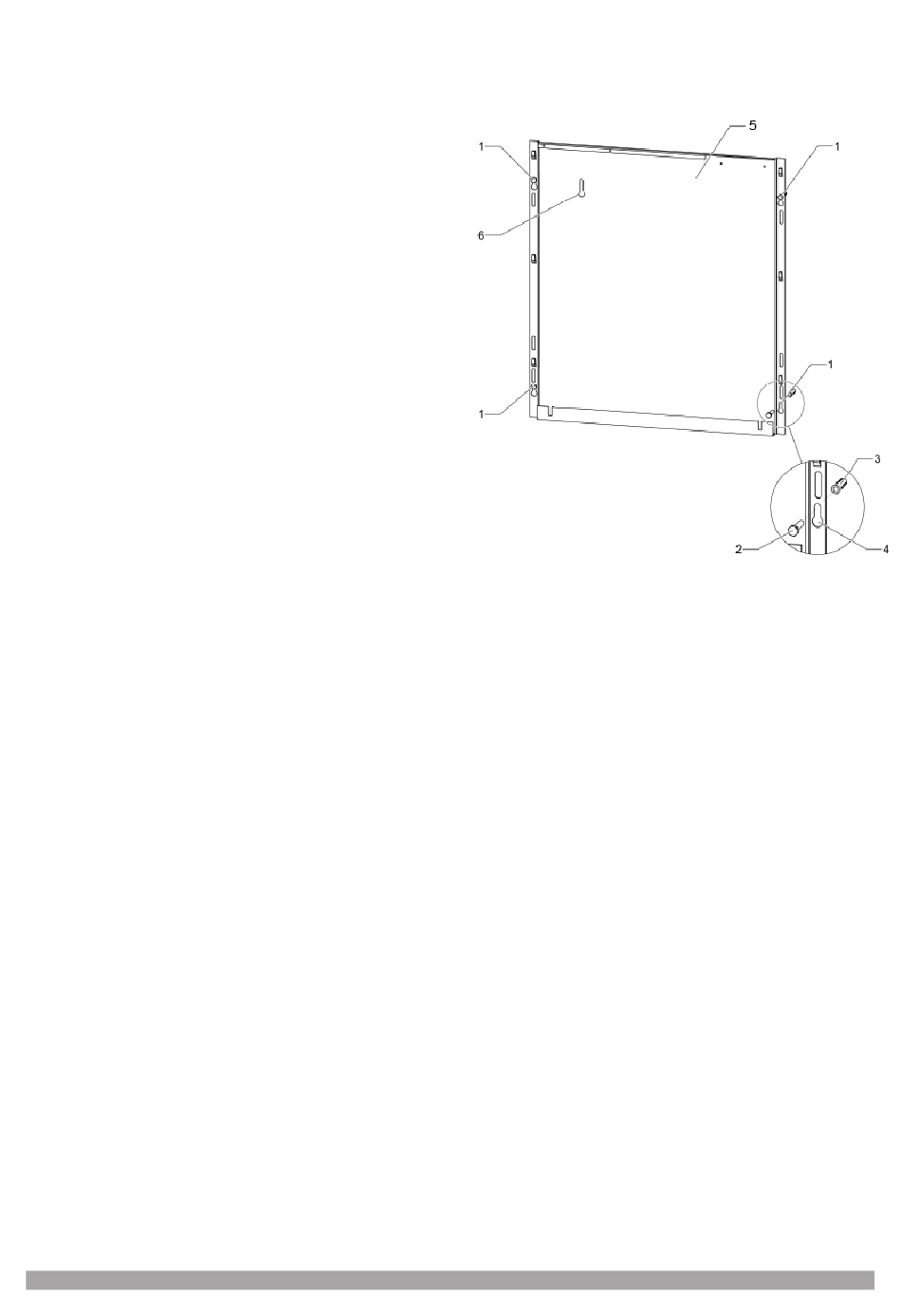

Die dargestellte Abbildung zeigt nur die Grundplatte der Combi Port
M-Retro (die Komponenten der Station sind nicht dargestellt). Alle
Angaben sind ohne Gewähr. Beachten Sie zusätzlich die
Produktkonfiguration.
Bei der Aufputzmontage wird die Station an der Wand befestigt.
Führen Sie die Montage in folgenden Schritten durch:
1 Montagebohrungen markieren.
Markieren Sie die Position der Montagebohrungen gemäß der
Montagezeichnung in der Produktkonfiguration.
2 Montagebohrungen anfertigen.
Fertigen Sie die Bohrungen so an, dass die mitgelieferten Dübel
(Kunststoffspreizdübel, geeignet für Beton und Vollmauerwerk)
spielfrei und bündig in den Bohrungen versenkt werden können.
Beachten Sie: Der Durchmesser und die Tiefe des Bohrloches
hängen vom Dübel und von der Wandstärke ab.
3 Gasthermen-Austauschstation anbringen.
Positionieren Sie die Station lot- und waagerecht.
Setzen Sie die mitgelieferten Schrauben mit den Unterleg-
scheiben an den Befestigungspunkten der Grundplatte an.
Ziehen Sie die Befestigungsschrauben spannungsfrei bis zum
Festsitz der Station an.
Die Station ist an der Wand befestigt.
Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 7
(1) Befestigungspunkte
(2) Schraube
(3) Dübel
(4) Loch
(5) Grundplatte
(6) Ausweichbefestigung bei großem
Wärmetauscher
