FS MC-16DP Schnellstartanleitung
Managed medienkonverter-chassis
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
10/100/1000BASE-T
1
2
PWR
ON
PWR
FAIL
FAN
RESET
FAIL
CONSOLE
MGM
CONSOLE
LINK/ACT
38400, 8, N, 1
MC-16DP
MANAGED MEDIA CONVERTER CHASSIS
MANAGED MEDIENKONVERTER-CHASSIS
CHÂSSIS DE CONVERTISSEUR DE MÉDIA GÉRÉ
マネージドメディアコンバーターシャーシ
Quick Start Guide
Quick Start Anleitung
Guide d'Installation Rapide
クイックスタートガイド
V1.0
Inhaltsverzeichnis
Verwandte Anleitungen für FS MC-16DP
Inhaltszusammenfassung für FS MC-16DP

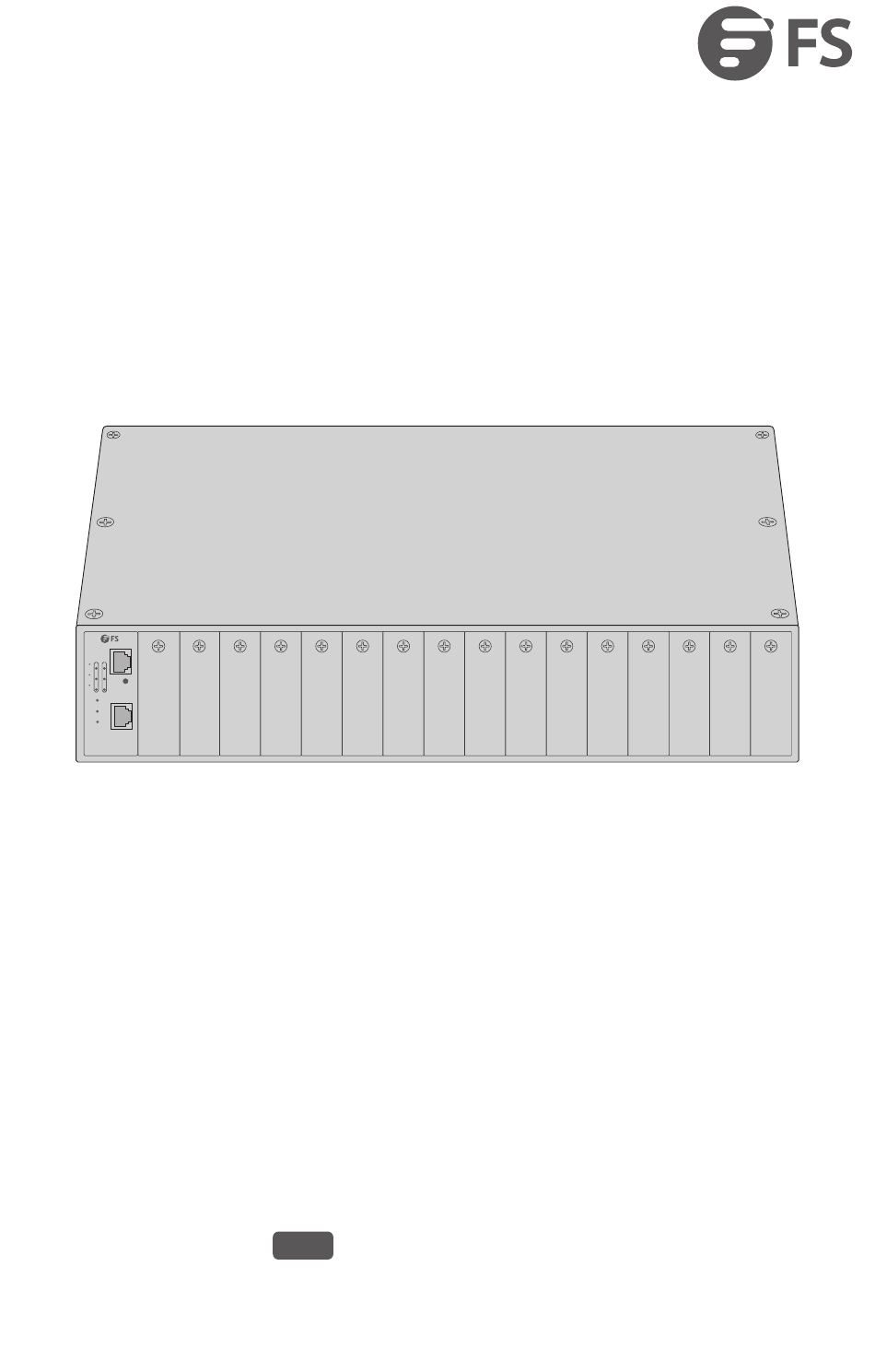

- Seite 1 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP MANAGED MEDIA CONVERTER CHASSIS MANAGED MEDIENKONVERTER-CHASSIS CHÂSSIS DE CONVERTISSEUR DE MÉDIA GÉRÉ マネージドメディアコンバーターシャーシ Quick Start Guide V1.0 Quick Start Anleitung Guide d'Installation Rapide クイックスタートガイド...
-
Seite 2: Accessories
10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP MC-16DP Accessories Power Cord x1 Mounting Bracket x2 Bracket Handle x2 Bracket-Locking Screw x8 Bracket-Locking Screw x8 NOTE:... -
Seite 3: Hardware Overview
Hardware Overview Ports 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP CONSOLE Description Ports 10/100/1000BASE-T 10/100/1000BASE-T port RS232 to RJ45 console port CONSOLE LEDs PWR FAIL PWR ON FAN FAIL 10/100/1000BASE-T FAIL RESET FAIL CONSOLE... - Seite 4 The link is not established or run at 10M half/full duplex mode. Buttons RESET 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP ON/OFF POWER2— —POWER1 Description Buttons Long press for 10s and the equipment will be reset. RESET Turn on/o the power supply. ON/OFF...
-
Seite 5: Installation Requirements
For clear cable management, it is better not to install the bracket handle simultaneously if the chassis is installed in the rack. Mounting the Converter 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Secure the mounting brackets to the two sides of the chassis. - Seite 6 CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Fix the bracket handles to the to the chassis with the bracket handle xing screws. NOTE: This step is not necessary, whether or not installing the handle is based on your requirement.
- Seite 7 2. Connect the other end of the network cable to another device. Connecting the Console Port 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 1. Connect one end of an RJ45 to DB9 cable to the console port of the converter.
-
Seite 8: Connecting The Power
CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 2. Connect the other end of the RJ45 to DB9 cable to another device. Connecting the Power Connect one end of a C13 power cable to the converter and the other end to the AC power... - Seite 9 CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP RJ45/UTP Cable Step 1: Connect the converter to a PC with a CAT 6 or higher network cable. Step 2: Open a browser on a PC, enter the default IP address 192.168.0.100, and the default username and password is admin/admin.
- Seite 10 Con guring the Converter Using the Console Port 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP FAIL RESET FAIL RS232 to RJ45 Cable CONSOLE CONSOLE Serial Port LINK/ACT 38400, 8, N, 1 MC-16DP Step 1: Connecting the converter chassis to a PC with a USB-RS232 console cable.
-
Seite 11: Product Warranty
Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions. -
Seite 12: Einführung
Diese Anleitung soll Sie mit dem Aufbau des Chassis vertraut machen und beschreiben, wie Sie es in Ihrem Netzwerk einsetzen können. 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP MC-16DP Zubehör Netzkabel x1 Montagehalterung x2 Halterungsgri x2 Sicherungsschrauben Befestigungsschrauben für Halterung x8 für Halterungsgri x4 HINWEIS: Das Zubehör kann von der Abbildung abweichen, bitte setzen Sie sich in... -
Seite 13: Hardware-Übersicht
Hardware-Übersicht Ports 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP CONSOLE Beschreibung Ports 10/100/1000BASE-T 10/100/1000BASE-T-Port RS232-zu-RJ45-Console-Port CONSOLE LEDs PWR FAIL PWR ON FAN FAIL 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1... -
Seite 14: Beschreibung
Die Verbindung wurde nicht hergestellt oder läuft im 10M Halbduplex/Vollduplex-Modus. Tasten RESET 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP ON/OFF POWER2— —POWER1 Beschreibung Tasten 10 Sekunden lang gedrückt halten, um das Gerät zurückzusetzen. RESET Ein-/Ausschalten der Stromversorgung. ON/OFF... - Seite 15 Für eine übersichtliche Kabelführung ist es besser, den Halterungsgri nicht gleichzeitig zu installieren, wenn das Chassis im Rack installiert ist. Montage des Konverters 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Befestigen Sie die Montagehalterungen an den beiden Seiten des Chassis.
- Seite 16 FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Befestigen Sie die Halterungsgri e mit den jeweiligen Befestigungsschrauben am Chassis. HINWEIS: Dieser Schritt ist nicht erforderlich, unabhängig davon, ob die Installation des Gri s Ihren Anforderungen entspricht oder nicht. Verbinden des 10/100/1000Base-T-Ports...
- Seite 17 2. Schließen Sie das andere Ende des Netzwerkkabels an ein anderes Gerät an. Verbinden des Console-Ports 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 1. Schließen Sie ein Ende eines RJ45-zu-DB9-Kabels an den Console-Port des Konverters an.
-
Seite 18: Anschließen Der Stromversorgung
CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 2. Schließen Sie das andere Ende des RJ45-zu-DB9-Kabels an ein anderes Gerät an. Anschließen der Stromversorgung Schließen Sie ein Ende eines C13-Stromkabels an den Konverter und das andere Ende an die AC-Stromquelle an. -
Seite 19: Kon Gurieren Des Konverters
CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP RJ45/UTP Cable Schritt 1: Schließen Sie den Konverter mit einem CAT-6-Netzwerkkabel (oder höher) an einen PC an. Schritt 2: Ö nen Sie einen Browser auf einem PC, geben Sie die standardmäßige IP-Adresse 192.168.0.100 ein und geben Sie als Standard-Benutzernamen und Standard-Passwort... -
Seite 20: Kon Gurieren Des Konverters Über Den Console-Port
Kon gurieren des Konverters über den Console-Port 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP FAIL RESET FAIL RS232 to RJ45 Cable CONSOLE CONSOLE Serial Port LINK/ACT 38400, 8, N, 1 MC-16DP Schritt 1: Verbinden Sie das Konverter-Chassis über ein USB-RS232-Console-Kabel mit einem... -
Seite 21: Produktgarantie
Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für das Produkt gilt eine eingeschränkte Garantie von 2 Jahren auf Material-und Verarbeitungsfehler. - Seite 22 à son déploiement. 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP MC-16DP Accessoires Câble d'alimentation x1 Support de montage x2 Poignée du support x2 Vis de blocage Vis de xation de la du support x8 poignée du support x4...
-
Seite 23: Présentation Du Matériel
Présentation du Matériel Ports 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP CONSOLE Description Ports 10/100/1000BASE-T 10/100/1000BASE-T-Port Port console RS232 vers RJ45 CONSOLE LEDs PWR FAIL PWR ON FAN FAIL 10/100/1000BASE-T FAIL RESET FAIL CONSOLE... - Seite 24 La liaison n'est pas établie ou fonctionne en mode Éteint 10M half/full duplex. Boutons RESET 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP ON/OFF POWER2— —POWER1 Description Boutons Appuyez sur la touche pendant 10 secondes pour réinitialiser RESET l'appareil. Allumer/éteindre l'alimentation électrique. ON/OFF...
-
Seite 25: Conditions D'installation
Pour une gestion claire des câbles, il est préférable de ne pas installer la poignée du support simultanément si le châssis est installé dans le rack. Installation du Convertisseur 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Fixez les supports de montage sur les deux côtés du châssis. - Seite 26 FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP Fixez les poignées du support au châssis à l'aide des vis de xation. REMARQUE : Cette étape n'est pas indispensable. La xation de la poignée dépend de vos besoins. Connexion du Port 10/100/1000Base-T...
- Seite 27 2. Connectez l'autre extrémité du câble réseau à un autre appareil. Connexion du Port Console 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 1. Connectez une extrémité d'un câble RJ45 à DB9 au port de console du convertisseur.
-
Seite 28: Branchement De L'alimentation
CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 2. Connectez l'autre extrémité du câble RJ45 à DB9 à un autre appareil. Branchement de l'Alimentation Connectez une extrémité d'un câble d'alimentation C13 au convertisseur et l'autre extrémité à la source d'alimentation en courant alternatif. - Seite 29 CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP RJ45/UTP Cable Étape 1 : Connectez le convertisseur à un PC à l'aide d'un câble réseau CAT6 ou supérieur. Étape 2 : Ouvrez un navigateur sur le PC, entrez l'adresse IP de défaut 192.168.0.100, et le nom d'utilisateur et le mot de passe de défaut admin/admin.
- Seite 30 Con guration du convertisseur à l'aide du port de console 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP FAIL RESET FAIL RS232 to RJ45 Cable CONSOLE CONSOLE Serial Port LINK/ACT 38400, 8, N, 1 MC-16DP Étape 1 : Connecter le châssis du convertisseur à...
-
Seite 31: Garantie Du Produit
Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées. - Seite 32 イン トロダクション このたびは、 マネージドメディアコンバーターシャーシをお買いあげいただき、 誠にありがとうござい ます。 本ガイドは、 シャーシの概要とネッ トワークへの導入方法について説明します。 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP MC-��DP アクセサリー 電源コード x� 取付けブラケッ ト x� ブラケッ トハンドル x� ブラケッ ト固定ネジ x� ブラケッ トハンドル固定ネジ x4 注 ： アクセサリーの図は参考用です。...
- Seite 33 ハードウェアの概要 ポート ��/���/����BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP CONSOLE ポート 説明 ��/���/����BASE-T ��/���/����BASE-Tポート CONSOLE RS���-RJ��コンソールポート PWR FAIL PWR ON FAN FAIL 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1...
- Seite 34 CPU が動作しています。 CPUが動作していません。 消灯 点滅(緑) コンソールポートが動作しています。 CONSOLE 消灯 コンソールポートが動作していません。 リンクが正常に確立しています。 点灯(緑) LNK/ACT リンクが確立していないか、 ��M半二重/全二重モード 消灯 で動作していません。 ボタン RESET 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP ON/OFF POWER2— —POWER1 ボタン 説明 ��秒間長押しすると機器がリセッ トされます。 RESET 電源のオン/オフを切り替えます。 ON/OFF...
- Seite 35 設置要件 設置前にドライバーをご用意ください。 設置場所の温度は�℃～��℃に維持する必要があります。 湿度は�％～��％に保ち、 結露がないようにして ください。 明確なケーブル管理のため、 シャーシをラックに設置する場合は、 ブラケッ トハンドルを同時に設 置しないことをお勧めします。 コンバーターの取り付け 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP 取付けブラケッ トをシャーシの両側面に固定します。...
- Seite 36 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP ブラケッ トハンドル固定ネジを使用して、 ブラケッ トハンドルをシャーシに固定します。 注 ： この手順は必須ではありません。 ハンドルを取り付けるかどうかはお客様のご要望によ ります。 ��/���/����Base-Tポートの接続 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP �. ネッ トワークケーブルの一端をコンバーターの��/���/����Base-Tポートに接続します。...
- Seite 37 �. ネッ トワークケーブルのもう一方の端を別のデバイスに接続します。 コンソールポートの接続 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP �. RJ�� - DB�ケーブルの一端をコンバーターのコンソールポートに接続します。...
- Seite 38 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP �. RJ�� - DB�ケーブルのもう一方の端を別のデバイスに接続します。 電源の接続 C��電源ケーブルの一端をコンバーターに接続し、 もう一端をAC電源に接続します。...
- Seite 39 FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP RJ45/UTP Cable Step � ： コンバーターとPCをCAT�以上のネッ トワークケーブルで接続します。 Step � ： PCでブラウザを開き、 デフ ォルトのIPアドレス 「���.���.�.���」 を入力し、 デフ ォルトのユーザ ー名とパスワードは 「admin/admin」 です。 注 ： � ： 設定したPCとコンバーターのデフ ォルトIPアドレスは、 同じネッ トワークセグメン ト...
- Seite 40 コンソールポートからの設定 10/100/1000BASE-T 10/100/1000BASE-T FAIL RESET FAIL CONSOLE CONSOLE LINK/ACT 38400, 8, N, 1 MC-16DP FAIL RESET FAIL RS232 to RJ45 Cable CONSOLE CONSOLE Serial Port LINK/ACT 38400, 8, N, 1 MC-16DP Step � ： USB-RS��� コンソールケーブルを使用してコンバーターシャーシをPCに接続します。 -Baud: 38400 -Data bits: 8...
- Seite 41 製品保証 FSは、 カスタム製品又はカスタムソリューションを除き、 当社の過失による製品の破損や不良品があ った場合、 お客様が製品を受け取った日から��日以内に無料で返品、 交換をすることを保証します。 保証 ： この製品は、 材料または製造上の欠陥に対して�年間の限定保証を提供します。 保証 の詳細については、 下記のURLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品 ： 返品を希望される場合、 方法については下記のURLをご参照ください。 https://www.fs.com/jp/policies/day_return_policy.html オンラインリソース その他の技術資料については、 下記のURLをご参照ください。 https://www.fs.com/jp/technical_documents.html FSアプリをダウンロード QRコードを読み取り、 App StoreまたはGoogle Playス トアからFSアプリをダ ウンロードしてインス トールできます。 若し くは下記のURLにアクセスして くだ さい。 https://www.fs.com/jp/appdownload.html...
