Inhaltszusammenfassung für WimTec OCEAN B7

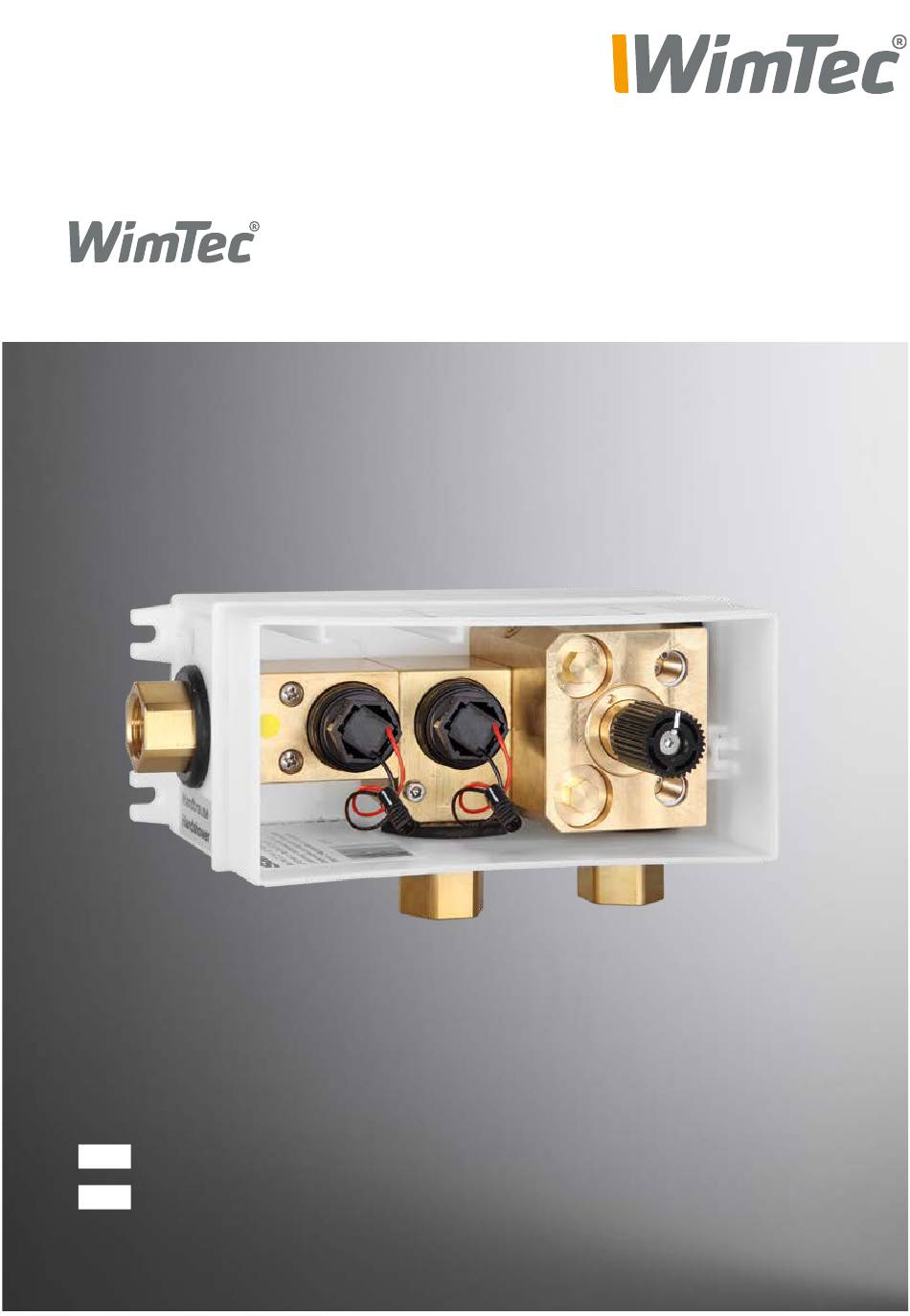

- Seite 1 OCEAN B7 Rohbauset | flush-mount set Montageanleitung Installation instructions...
- Seite 2 Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 120 837 WimTec B7 Rohbauset Passend für folgende WimTec Produkte: WimTec OCEAN B7 Wannenarmatur für 12 V externe Versorgung: Art.Nr. 120 806 WimTec OCEAN B7 Glas weiß Art.Nr. 120 813...
- Seite 3 Schmutzsieb und Rückflussverhinderer Abgang Handbrause Mischer 12 V= Abgang Wannenfüllung Spannungsversorgung: Netzteil nicht im Rohbauset 2 x 0,5 mm max. 100 m Gesamt-Kabellänge oder in Schutzbereichen Netzteil 1-fach Art.Nr. 117 899, Netzteil 5-fach Art.Nr. 113 792 anbringen. WimTec Rohbauset B7...
- Seite 4 Rohbauset B7 Bei der Montage zu beachten: Empfohlene Montagehöhe 13 mm des OCEAN B7 Rohbausets 12 - 17 cm 13 mm Größe Frontplatte: ACHTUNG: Nur für Wandmontage geeignet! Die Frontplatte hat zum Rohbauset an allen Seiten 13 mm Überstand. max. 6 mm...
- Seite 5 Rohbauset B7 Ersatzteile & Zubehör: Art.Nr.: Bezeichnung 120 837 WimTec B7 Rohbauset 121 360 Befestigungsclip (2 Stk.) 119 763 Absperrung 119 800 Mischerkartusche inkl. Befestigung 120 820 Mischeradapter 122 698 Mischeradapter Verlänge- rungsset bis 35 mm 119 794 Filterabdeckung (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.)
- Seite 6 This manual is valid for the following products: Art.No. 120 837 WimTec B7 flush-mount set Suitable for the following WimTec products: WimTec OCEAN B7 Bathtub fitting for 12 V external power supply Art.No. 120 806 WimTec OCEAN B7 Glass white Art.No.
- Seite 7 Power supply: Power supply not mountable 2 x 0,5 mm max. 100 m total cable length in basic kit or in any Power supply one-fold Art.No. 117 899, protective areas. Power supply five-fold Art.No. 113 792 WimTec Flush-mount set B7...
- Seite 8 Flush-mount set B7 Observe during assembly Empfohlene Montagehöhe 13 mm des OCEAN B7 Rohbausets 12 - 17 cm 13 mm ATTENTION: Front plate size: Only suited for wall mounting! The front plate protrudes 13 mm over the flush-mount set on all sides.
- Seite 9 Flush-mount set B7 Spare parts & accessories Art. no.: Designation 120 837 WimTec B7 flush-mount set 121 360 Mounting clip (2 pcs.) 119 763 Blocking pin 119 800 Mixing cartridge incl. mounting ring 120 820 Mixing adapter 122 698 Mixing adapter extension set up...
- Seite 12 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
