TRENDnet TEW-821DAP Schnellinstallationsanleitung
V2
Inhaltsverzeichnis
Verwandte Anleitungen für TRENDnet TEW-821DAP
Inhaltszusammenfassung für TRENDnet TEW-821DAP

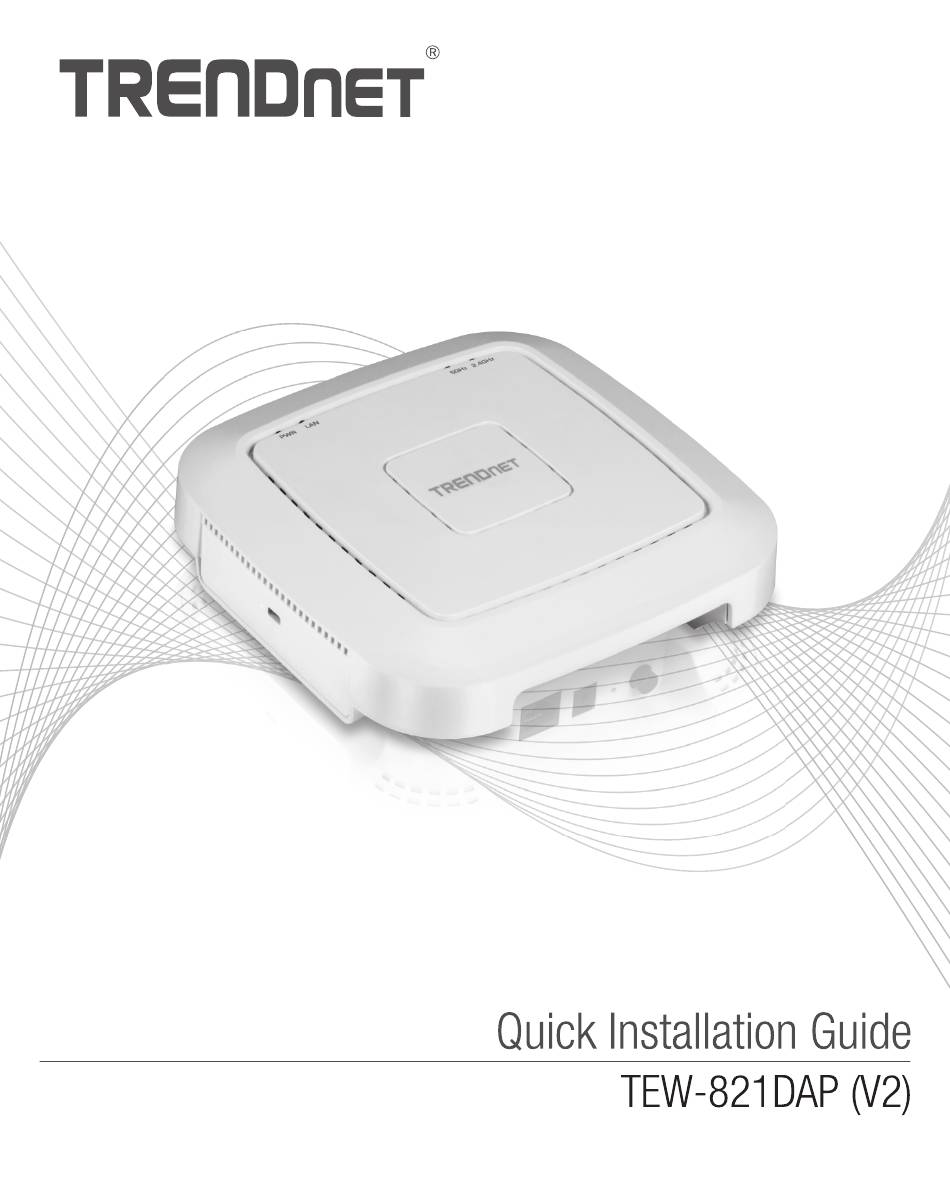

- Seite 1 Quick Installation Guide TEW-821DAP(W)
- Seite 2 Table of Contents 1 Deutsch I. BevorSie Anfangen 2. Schnellübersicht 3. Hardware-Installationund Konfiguration...
-
Seite 3: Bevor Sie Anfangen
1. Bevor Sie Anfangen Packungsinhalt • TEW-821DAP •Anleitung zur Schnellinstallation • Netzwerkkabel (1.5 m / 5 Fuß) • Netzadapter (12V DC,IA) • Befestigungsplatte und Kabelschutz Installationsanforderungen • Ein Computer mit einem verfügbaren Netzwerk-LAN-Anschluss und Webbrowser • Netzwerk-Switch mit einem verfügbaren Netzwerk-LAN-Port,der an ein bestehendes Netzwerk angeschlossen ist Optionale Geräte... -
Seite 4: Wireless Settings
Adresseneinstellungen bereitstellt, erhält der Access Point die IP-Adresseneinstellungenvom Netzwerk-DHCP-Server, u nd wenn kein DHCP-Serververfügbar ist, verwendet der Access Point die Standard-IP-Adresseneinstellungen192.168.10.1OO/ 255.255.255.0. reset Wireless Settings Wi-Fi Name/SSlD (ACINI _5GHz_XXXX (N/B/G) TRENDnet821 2.4GHz XXXX Wi-Fi Password xxxxxxxxxxx Management Login http://tew-821dap username: admin password: admin... - Seite 5 Network Network Network Netzwerk-Switch Netzwerk-Switch POE-SWitCh ODER ODER Power Access Point POE Injektor Access Point Access Point...
-
Seite 6: Hardware-Installation Und Konfiguration
3. Hardware-Installation und Konfiguration Hinweis: EsWird dringend empfohlen, den Access Point vor der Befestigung zu konfigurieren. 1.Verbinden Sie Ihren Computer über ein Netzwerkkabel mit dem Netzwerk-LAN-Anschluss Ihres Access Points. 2. Stecken Sie das mitgelieferte Netzteil in eine Steckdose und verbinden Sie es mit dem Stromanschluss Ihres Access Points. - Seite 7 Standardeinstellung: Benutzername: admin Passwort: admin TEW-821DAP ANMELDUNG 8. Um das Administratorkennwort für den Zugriff auf die Konfigurationsseite des Wireless Access Points zu ändern, geben Sie im FensterAdministratoreinstellungen das neue Kennwort in die FelderNeues Kennwort und Kennwort überprüfen ein und klicken Sie auf Weiter.
- Seite 8 9. Um den Namen Ihres Wireless-Netzwerks/SSIDund die Einstellungen für die Wireless- Verschlüsselung zu konfigurieren, klicken Sie auf die Wireless-Frequenz,die Sie konfigurieren möchten (Wireless 2.4GHz OderWireless 5GHz) und klicken Sie auf Wireless Network. Hinweis: Standardmäßig Sind der Name des Wireless-Netzwerks/SSlDund die Wireless- Verschlüsselung vorkonfiguriert und können auf dem beiliegenden Aufkleber für die Wireless- Einstellungen Oderauf dem Geräteetikett auf der Rückseite des Access Points angebracht werden.
-
Seite 9: Speichern Und Anwenden
12. Um den Wireless-Verschlüsselungsschlüsselfür die ausgewählte Wireless-Frequenzzu ändern, geben Sie unter WPAden neuen Verschlüsselungsschlüsselin das Feld Pre-Shared Key ein. Klicken Sie unten auf der Seite auf Speichern, um die Einstellungen vorübergehend zu speichern. Speichern 13.Klicken Sieim Hauptmenü obenlinksaufÄnderungen übernehmen/verwerfen und klicken SieaufSpeichern undÜbernehmen, umdieKonfigurationsänderungen speichernundzu übertragen. - Seite 10 15. Klicken Sie unter LAN-Verbindungstypauf die Dropdown-Liste Verbindungstyp, um entweder DHCP(Standardeinstellung)OderSTATICauszuwählen.Wenn Sie DHCP auswählen, Wird Ihr Access Point so eingestellt, dass er automatisch von einem DHCP- Server in Ihrem Netzwerk IP-Adresseneinstellungen erhält, und wenn Sie STATIC auswählen, können Sie die IP-AdresseneinsteIIungenIhres Access Points manuell zuweisen, um die IP-AnforderungenIhres Netzwerks zu erfüllen.
- Seite 11 17. Um den Access Point zu befestigen, führen Sie zuerst das Netzwerkkabel durch die größte Öffnung inderBefestigungsplatte undmontieren S iedieBefestigungsplatte ander gewünschten Wand Oder Decke mit den mitgelieferten Dübeln und Schrauben. Montieren Sie die Befestigungsplatte, so dass die Clips von der Wand OderDecke weg zeigen. Montieren Sie bei Wandmontagedie Befestigungsplatte mit der richtigen Ausrichtung.
- Seite 12 Befestigungsplatte (Ausrichtung für Wandbefestigung) OBEN ZumEinrastenim Uhrzeigersinn drehen Um die neueste Versiondes Benutzerhandbuchs herunterzuladen,gehen Sie bitte zu: http://www.trendnet.com/support und wählen Sie TEW-821DAP H/W:v2.ORin der Dropdown- Liste Produkt-DownIoad.
-
Seite 13: Installation - Tipps Und Problemlösungen
Installation - Tipps und Problemlösungen QI :Wie konfiguriere ich den Netzwerkadapter meines Computers mit einer statischen IP Adresse? Hinweis: Bitte beachten Sie, dass die folgenden Vorgehensweisenzur Einstellung des Adapters Ihres Netzwerkbetriebssystems als allgemeine Leitlinien anzusehen Sind; es Wird in jedemFalldringendempfohlen, s ich im Zusammenhang m it dervorschriftsmäßigen Konfiguration der Netzwerkeinstellungen direkt an den Hersteller des Computers Oderdes Betriebssystems zu wenden. - Seite 14 statische IP Adresse zu. Klicken Sie dann auf die Schaltfläche "Anwenden" Oder "Jetzt anwenden Siehe nachfolgendes Beispiel für die Einstellung einer statischen IPAdresse. .1P addresse: 192.168.10.25 • Subnetzmaske: 255.255.255.0 6. Es kann sein, dass Sie aufgefordert werden, Ihren Computer neu zu starten, damit die neuen Einstellungen der IPAdresse verwendet werden können.
- Seite 15 5. Konfigurieren Sie TCP/IP,um eine statische IP zu verwenden. • Wählen Sie aus der Drop-Down Liste "lPv4" Oderder Drop-Down Liste "Konfigurieren' aus, wählen Sie "Using DHCP" und Klicken Sie dann auf die Schaltfläche "Anwenden' Oder "Jetzt anwenden". 6. Es kann sein, dass Sie aufgefordert werden, Ihren Computer neu zu starten, damit die neuen Einstellungen der IPAdresse verwendet werden können.
- Seite 16 Verfahren über die Einqabeaufforderung Windows 2000/XP/Vista/7/8/8.1110 I. Drücken Sie auf IhrerTastatur gleichzeitig die Windows-Taste und "R", um das Dialogfeld "Ausführen" zu öffnen. 2. GebenSie "cmd" in das Dialogfeld ein, um die Eingabeaufforderung zu öffnen. 3. Geben Sie in das Feld der Eingabeaufforderung "ipconfig/all" ein, um sämtliche Einstellungen der IPAdresse anzuzeigen.
- Seite 17 Federal Communication Commission Interference Statement This devicecomplies with Part 15 of the FCCRules.Operationis subject to the following two conditions:(I) This device maynot cause harmful interference,and (2)this device must accept any interference received, including interferencethat may cause undesiredoperation. This equipment has been tested and foundto comply with the limits for a ClassB digital device, pursuantto Part 15 of the FCCRules.Theselimits are designedto providereasonableprotection against harmful interference in a residential installation.This equipmentgenerates,uses and can radiate radio frequency energy and, if not installed and used in accordanceWith the instructions, maycause harmful interferenceto...
- Seite 18 Industry Canada statement: This devicecomplies with ISED'slicence-exemptRSSs.Operationis subject to the following two conditions: (I) This devicemay not cause harmful interference,and (2) this device must accept any interference received, including interferencethat may cause undesiredoperation. Le présent appareil est conforme aux CNRd' ISEDapplicablesaux appareils radio exempts de licence. L'exploitation est autoriséeaux deuxconditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable,et (2) ce dispositif doit accepter tout brouillage requ,y compris un brouillage susceptiblede provoquerun fonctionnementindésirable.
- Seite 19 Pleasetake a momentto registeryour installation, please contact our Technical Support. productonline. GO to TRENDnet's websiteat: TOIIfree US/canada: 1-855-373-4741 www.trendnet.com/register Regionalphonenumbersavailable at www.trendnet com/support TRENDnet 20675 Manhattan Place Torrance, CA 90501 Copyright 0 2021. All Rights Reserved.TRENDnet. TEW-821 DAP / 08.12.2021...
