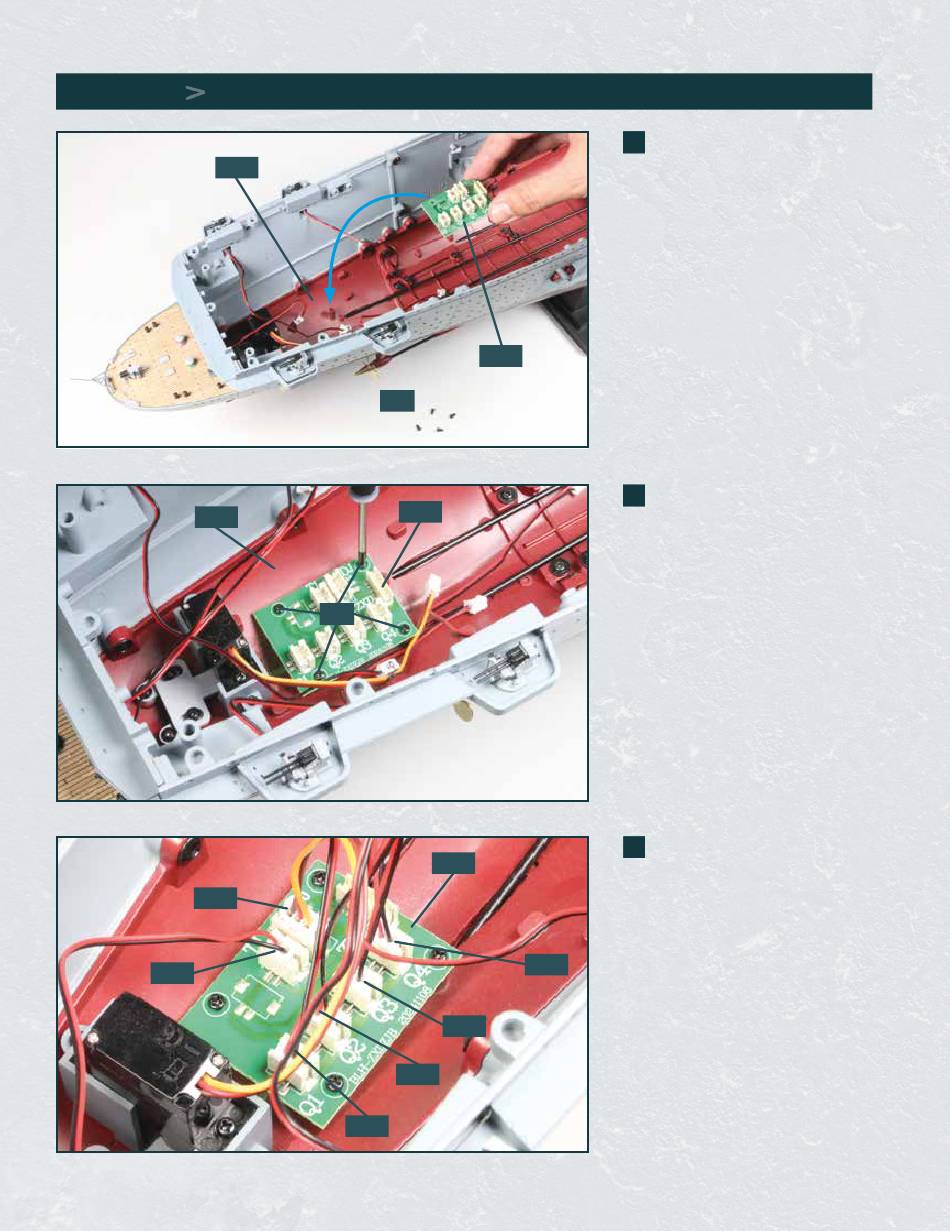

SCHRITT 1
Montage der Platine und Anschließen der Kabel
52A
52A
„DJ"
„T1"
78B
EM
78B
EM
78B
„Q3"
„Q2"
„Q1"
4
1 1 1 1
Nehmen Sie die Platine 78B und
fügen Sie sie in die Rumfstruktur ein:
Ihre Löcher gehören auf die
Schrauben aufnahmen des Heckab
schnitts 52A, wie es der Pfeil exem
plarisch andeutet. Legen Sie vier
Schrauben EM bereit.
1 2
Befestigen Sie die Platine 78B mit den
vier Schrauben EM am Heckabschnitt
52A, wie abgebildet.
1 3
Verbinden Sie die sechs nachfolgend
aufgeführten Stecker (deren Kabel
bezeichnungen in Klammern gesetzt
sind) mit den gleichnamigen Ports der
Platine 78B: den Stecker „DJ" (vom
Ruderservo 71G) sowie die Stecker der
Licht bzw. Geschützkabel „Q1" (73E),
„Q4"
„Q2" (73F), „Q3" (74E), „Q4" (74F)
und „T1" (75F).
