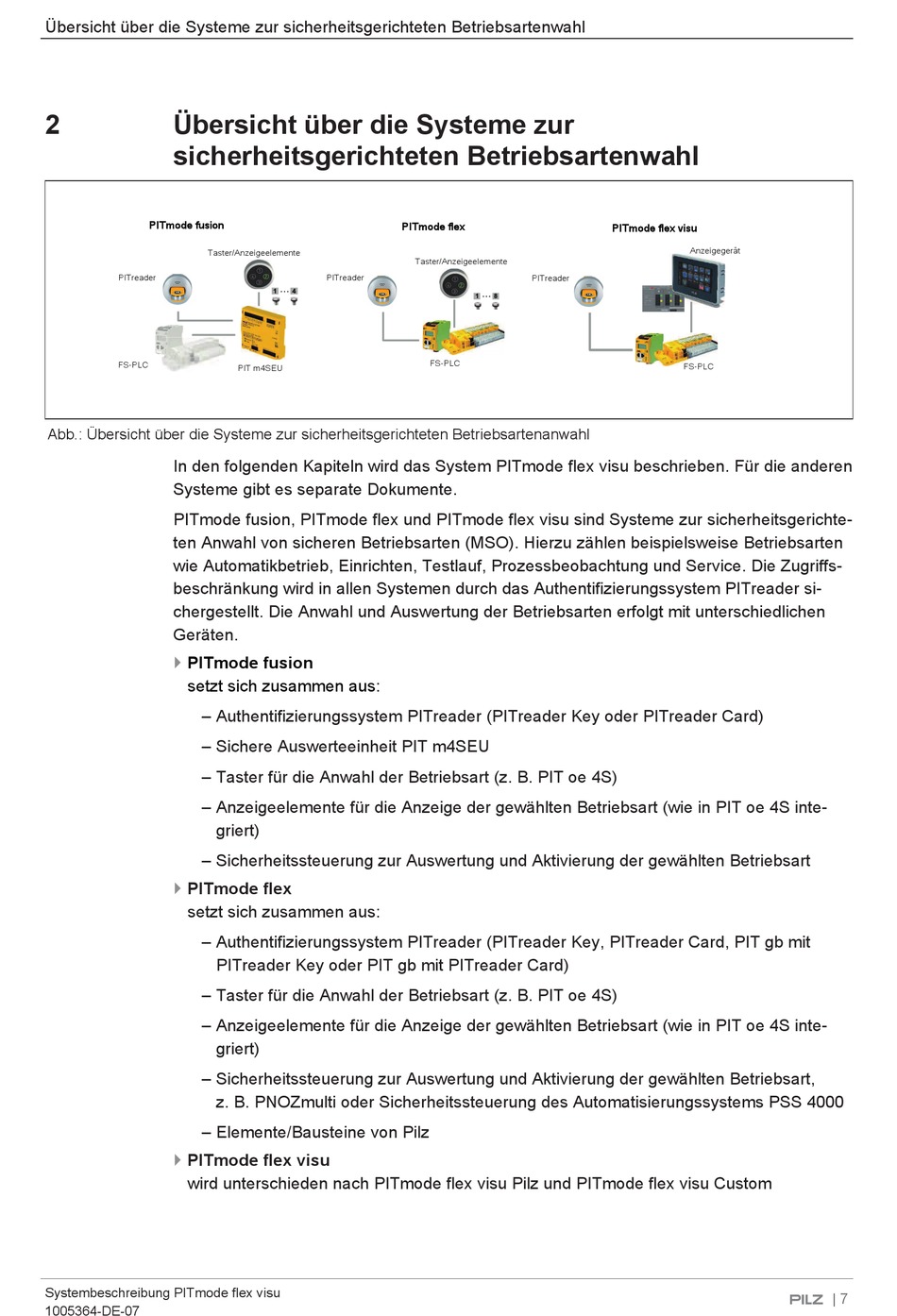

Übersicht über die Systeme zur sicherheitsgerichteten Betriebsartenwahl
2
Übersicht über die Systeme zur
sicherheitsgerichteten Betriebsartenwahl
PITmode fusion
Taster/Anzeigeelemente
PITreader
FS-PLC
Abb.: Übersicht über die Systeme zur sicherheitsgerichteten Betriebsartenanwahl
In den folgenden Kapiteln wird das System PITmode flex visu beschrieben. Für die anderen
Systeme gibt es separate Dokumente.
PITmode fusion, PITmode flex und PITmode flex visu sind Systeme zur sicherheitsgerichte-
ten Anwahl von sicheren Betriebsarten (MSO). Hierzu zählen beispielsweise Betriebsarten
wie Automatikbetrieb, Einrichten, Testlauf, Prozessbeobachtung und Service. Die Zugriffs-
beschränkung wird in allen Systemen durch das Authentifizierungssystem PITreader si-
chergestellt. Die Anwahl und Auswertung der Betriebsarten erfolgt mit unterschiedlichen
Geräten.
}
PITmode fusion
setzt sich zusammen aus:
– Authentifizierungssystem PITreader (PITreader Key oder PITreader Card)
– Sichere Auswerteeinheit PIT m4SEU
– Taster für die Anwahl der Betriebsart (z. B. PIT oe 4S)
– Anzeigeelemente für die Anzeige der gewählten Betriebsart (wie in PIT oe 4S inte-
– Sicherheitssteuerung zur Auswertung und Aktivierung der gewählten Betriebsart
}
PITmode flex
setzt sich zusammen aus:
– Authentifizierungssystem PITreader (PITreader Key, PITreader Card, PIT gb mit
– Taster für die Anwahl der Betriebsart (z. B. PIT oe 4S)
– Anzeigeelemente für die Anzeige der gewählten Betriebsart (wie in PIT oe 4S inte-
– Sicherheitssteuerung zur Auswertung und Aktivierung der gewählten Betriebsart,
– Elemente/Bausteine von Pilz
}
PITmode flex visu
wird unterschieden nach PITmode flex visu Pilz und PITmode flex visu Custom
Systembeschreibung PITmode flex visu
1005364-DE-07
PITreader
PIT m4SEU
griert)
PITreader Key oder PIT gb mit PITreader Card)
griert)
z. B. PNOZmulti oder Sicherheitssteuerung des Automatisierungssystems PSS 4000
PITmode flex
Taster/Anzeigeelemente
PITreader
FS-PLC
PITmode flex visu
Anzeigegerät
FS-PLC
