Montaggio
4.4.2
Regolazione di un interruttore di finecorsa
ATTENZIONE
Danni al dispositivo dovuti a cattiva regolazione dell'interruttore di finecorsa.
• P rima di regolare l'interruttore di finecorsa, l'asta di comando deve essere
arretrata di alcuni centimetri dalla posizione di regolazione.
Impostazione di fabbrica:
La dimensione pre-impostata del finecorsa è riportata sulla conferma d'ordine.
Qualora fossero necessarie dimensioni diverse, procedere come segue.
Le due viti di regolazione si trovano sulla copertura lato motore.
Anche una rotazione di minima importanza nella regolazione del finecorsa può
causare notevoli cambiamenti nella trasmissione.
1.
Allontanare l'asta di comando di qualche centimetro dalla posizione di rego-
lazione del finecorsa.
2.
Regolare il finecorsa (+/-).
3.
Riposizionare l'attuatore sul finecorsa.
4.
Ripetere il procedimento fino a raggiungere la dimensione desiderata.

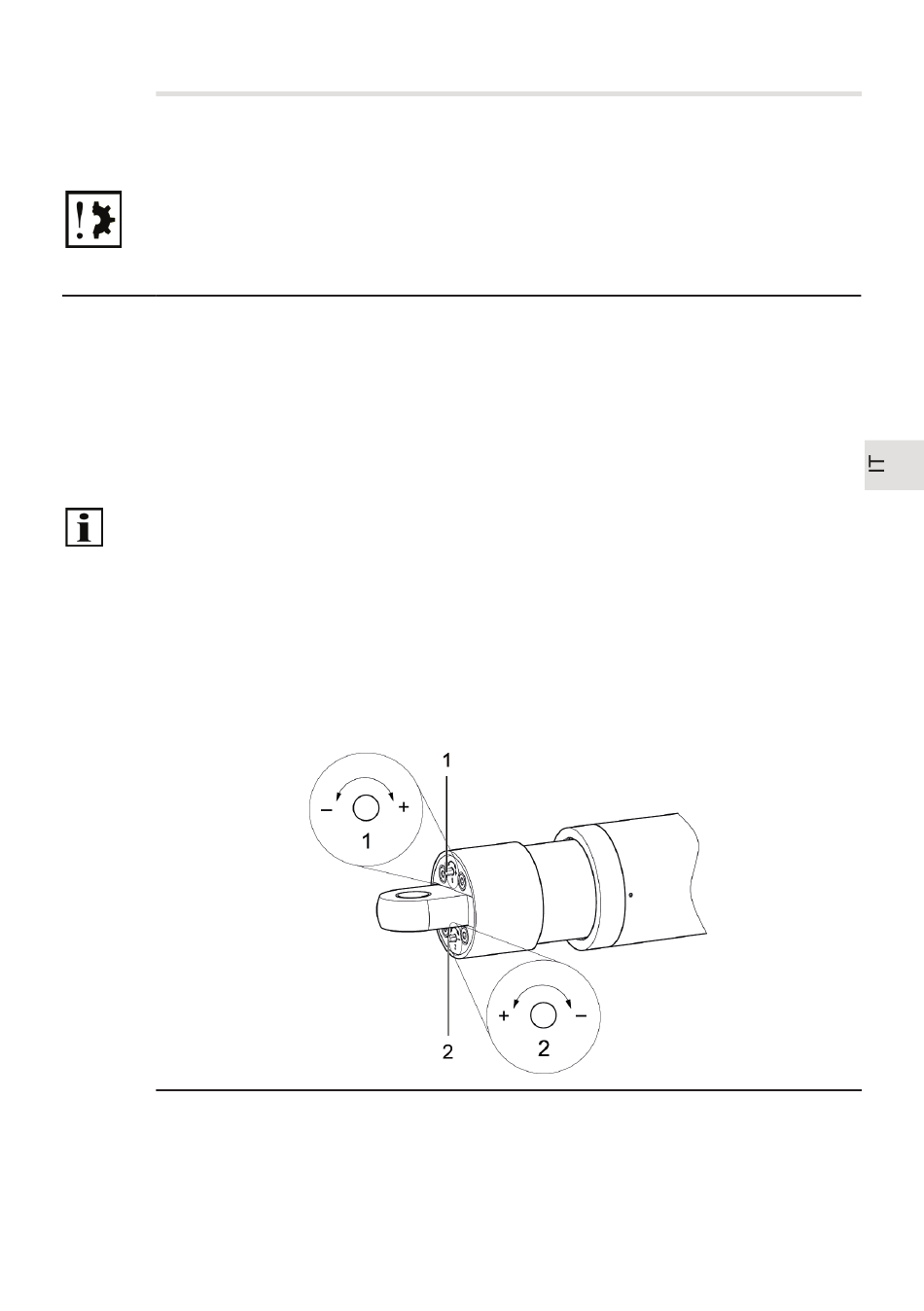

Fig. 3
Tappo della scatola con viti di regolazione
1
Viti di regolazione 1 (posizione definitiva „asta arretrata")
2
Viti di regolazione 2 (posizione definitiva „asta rientrata")
