Opc Server (Modbus Over Tcp/Ip; Modbus Gateway Funktion; Port 8000) - Janitza Umg507 Funktionshandbuch

OPC Server (Modbus over TCP/IP; Modbus Gateway Funktion; Port 8000)

Konfigurieren Sie als nächstes den OPC Server:
Folgende Einstellungen müssen dierekt an den Geräten vorgenommen werden:
- UMG507 muss auf Modbus Master Mode setzen.
- Baudrate zwischen Modbus Master (UMG507) und Modbus Slave (UMG96S) wählen (z.B. 38400 Baud).
- Geräteadresse UMG507 = 1 einstellen.
- Geräteadresse UMG96S =2 einstellen.

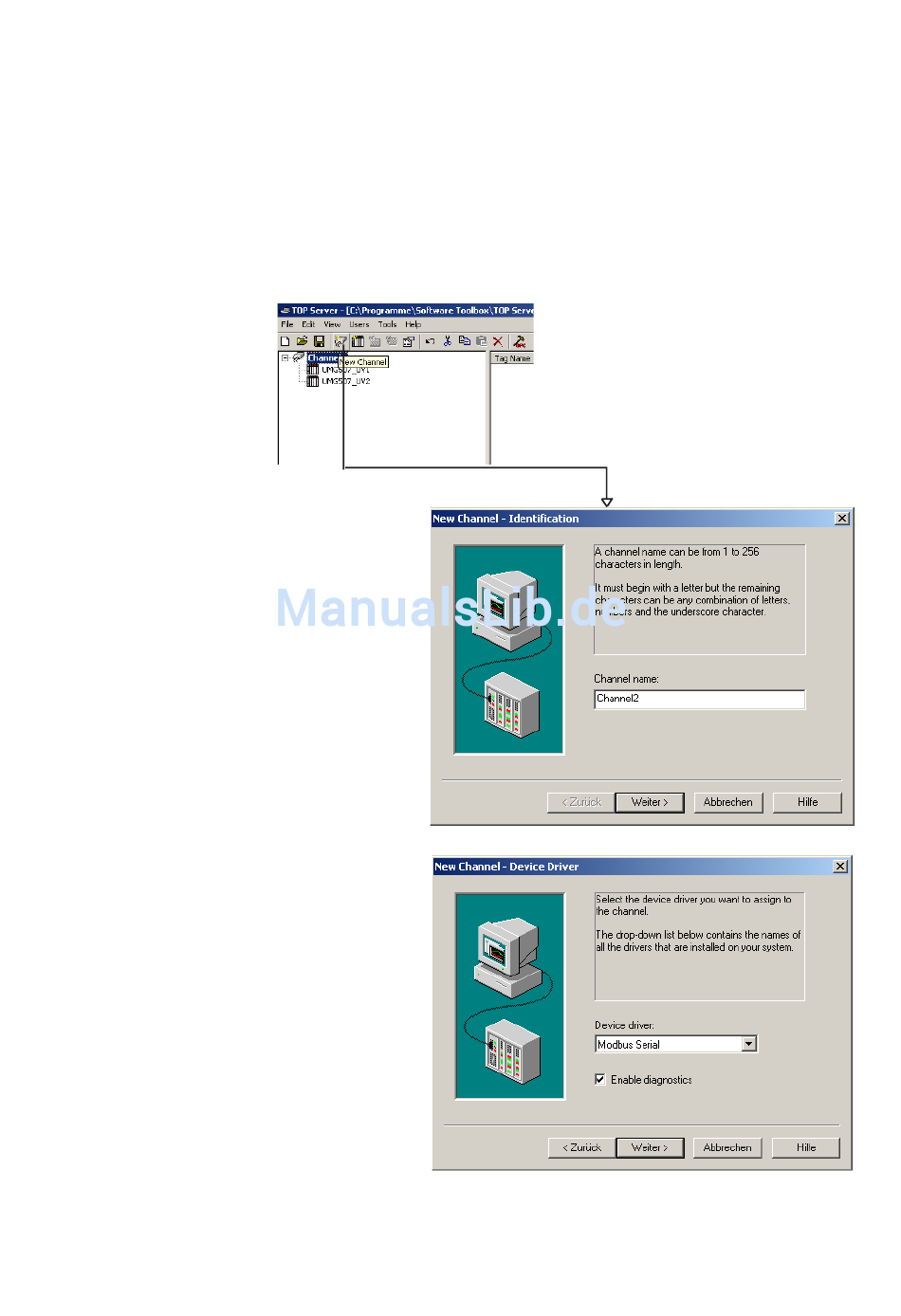

Schritt 1:
Klicken Sie dazu auf die Schaltfläche „Channel"
Bild 1
Die Einstellungen im Dialog rechts können über-
nommen werden.
Bild 2
Wählen Sie als Gerätetreiber „Modbus serial „
aus und aktivieren Sie die Diagnose.
Bild 3
6
