Spannungsquelle montieren
Spannungsquelle montieren
Hinweis:
Für den Fall, dass ein Netzteil in der Unterputzdose verwendet wird, finden Sie im
Handbuch die entsprechende Anleitung
Elektrischen Schlag beim Berühren spannungsführender Teile verhindern!
Schalten Sie vor Arbeiten am Gerät alle zugehörigen Leitungsschutz schalter frei.
▪
Decken Sie spannungsführende Teile in der Umgebung ab.
▪
Spannungsquelle für die Hutschiene vorbereiten (empfohlen)
Verwenden Sie eine Spannungsquelle folgender Spezifikation:
▪
−
24 V DC, 2,5 A für den Schaltschrank, Artikelnummer: PNX12-10010

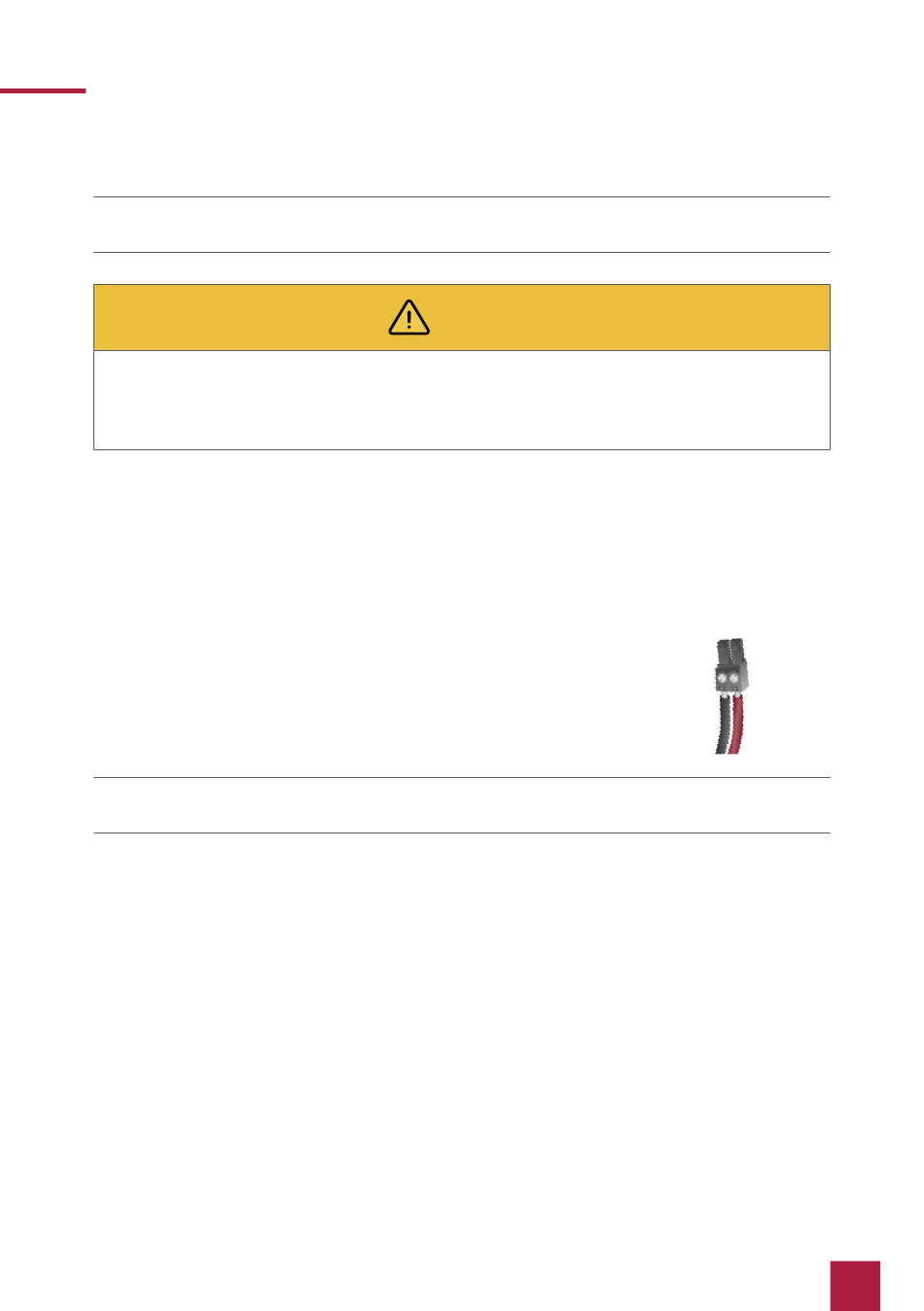

Verbinden Sie die Kabeladern des Netzteils mit der im Lieferumfang enthaltenen steckbare
▪
Schraubklemme. Beachten Sie dabei die Polung.
1.
Legen Sie das Netzteil (PNX12-10011) in die Unterputzdose.
2.
Verbinden Sie die 24 V-Seite des Netzteils mit der im Lieferumfang
enthaltenen steckbaren Schraubklemme. Beachten Sie dabei die Polung.
3.
Verbinden Sie die Netzleitung mit der 230 V-Seite des Netzteils.
Hinweis:
Bei der Verwendung einer fremden Unterputzdose oder Nutzung eines Netzteils in
der Unterputzdose sind weitere Hinweise zur Erdung dem Handbuch zu entnehmen.
Panel anschließen und montieren
Vorbereitung
1.
Legen Sie die im Lieferumfang enthaltenen Schrauben (M3x12) für die Befestigung des
Panels in Griffweite.
Anschluss des Panels
2.
Schließen Sie die Ethernet-Leitung an das Panel an.
3.
Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-
Anschlussklemme, siehe Beschriftung auf dem Panel.
4.
Schieben Sie den präparierten 24 V-Anschlussstecker in die passenden Anschlüsse im
Panel. Beachten Sie dabei die Polung.
Warnung
9
