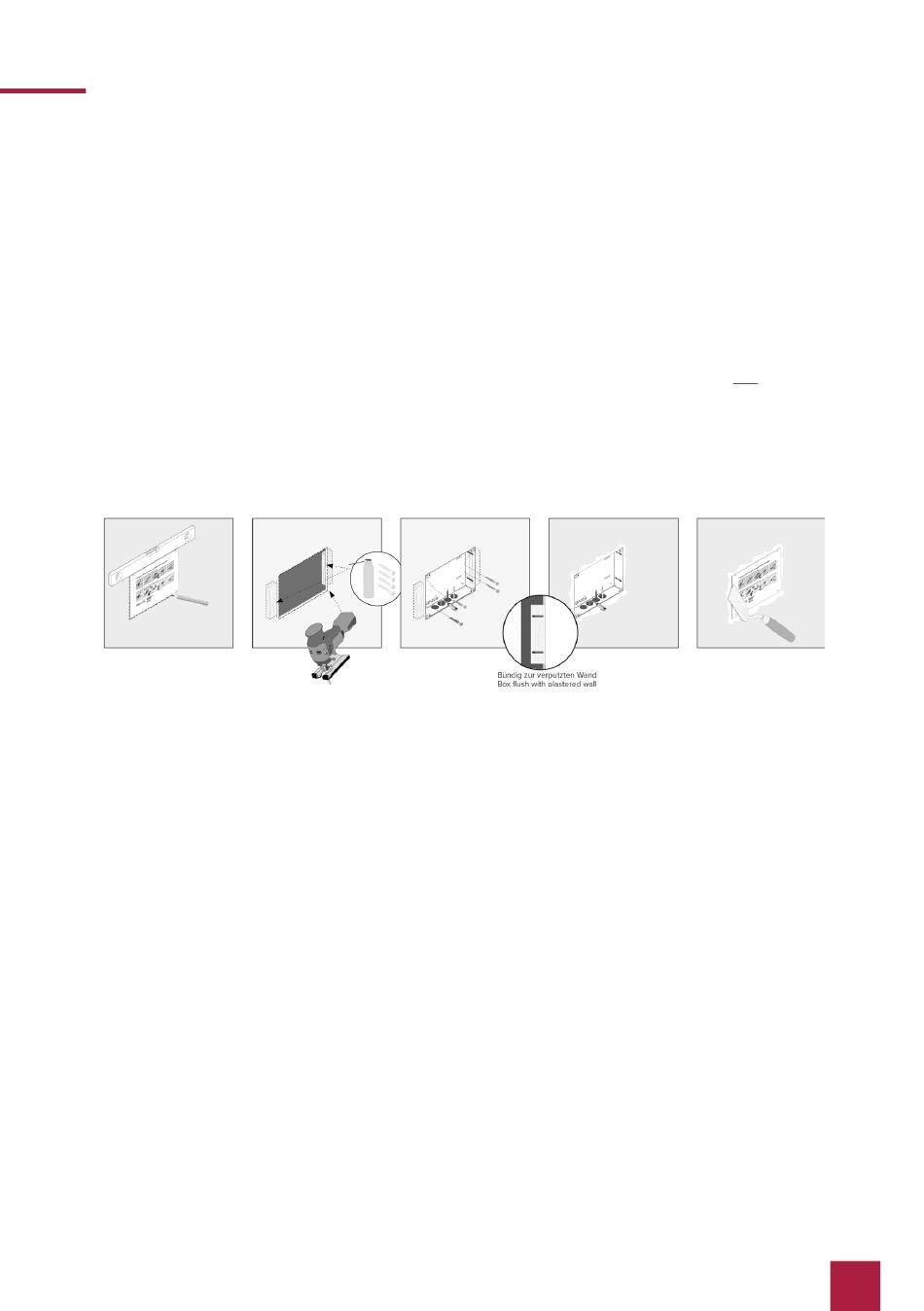

Spannungsquelle montieren
1.
Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu die
mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der verputzten Wand
sein.
2.
Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des
Kabels zu vermeiden.
3.
Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
4.
Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.
Einbau in eine Hohlwand
1.
Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu
die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der verputzten
Wand sein.
2.
Verkleben oder verschrauben Sie die beiden mitgelieferten Holzklötze in der Hohlwand.
3.
Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des
Kabels zu vermeiden.
4.
Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
5.
Verschrauben Sie die Unterputzdose mit vier Schrauben an den Seiten mit den Holzklötzen
in der Hohlwand.
6.
Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.
