- Seite 1 30802 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Inbetriebnahme......................................4 Installation......................................4 Spannungsversorgung..................................5 Signal anschließen....................................6 Ausgänge anschließen..................................7 Adressen vergeben....................................9 Konfiguration.........................................10 Programmierung....................................10 Ausgänge.........................................11 Decoder........................................15 Decoderwerk........................................16 Support........................................16 Feedback.........................................16 Stand 02/2021 Technische Änderungen und Irrtümer vorbehalten © 2021 Nukura GmbH – Alle Rechte vorbehalten... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... -
Seite 4: Inbetriebnahme

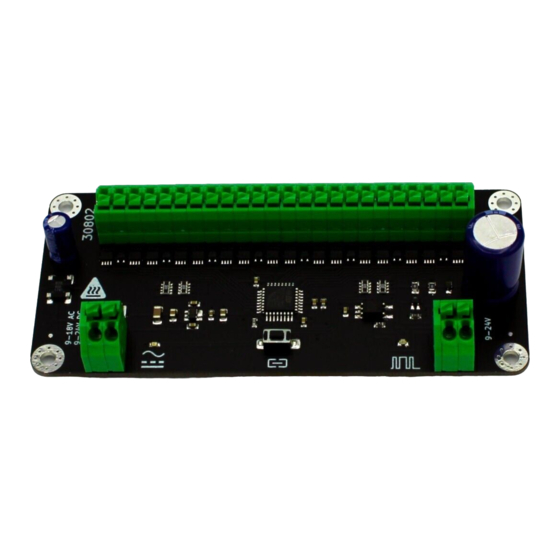

Inbetriebnahme Installation Zur Montage des Decoders sind vier Abmessungen Befestigungslöcher vorhanden. Breite 110mm Um mechanische Belastungen durch Tiefe 50mm Unebenheiten zu vermeiden wird der Einsatz von Distanzhülsen mit einer Höhe von 5 Höhe ca. 25mm Millimetern empfohlen. -
Seite 5: Spannungsversorgung
Inbetriebnahme Spannungsversorgung Beim Anschluss der Spannungsversorgung Spannungsbereich muss die Polarität des Anschlusses nicht 12-24V Gleichspannung berücksichtigt werden. 9-18V Wechselspannung Nach Anschluss der Spannungsversorgung leuchtet die blaue LED auf dem Decoder und 12-24V Gleisspannung zeigt damit die Betriebsbereitschaft des Decoders an. -
Seite 6: Signal Anschließen
Inbetriebnahme Signal anschließen Das Gleissignal wird an die rechte Spannungsbereich Anschlussklemme angeschlossen. 9-24V Liegt ein Signal an, leuchtet eine grüne LED Protokolle Märklin Motorola Obacht Auch wenn die Spannungsversorgung über die Gleisspannung erfolgt muss das Signal angeschlossen werden. -
Seite 7: Ausgänge Anschließen
Inbetriebnahme Ausgänge anschließen Der Decoder ist zur Schaltung von Leistung Weichenantrieben mit Doppelspulen ausgelegt 9-24V Gleichspannung und verfügt hierfür über acht Ausgänge mit jeweils 3 Anschlüssen. 2A Strom pro Ausgang Die Anschlusskabel eines Weichenantriebes mit maximal 2A Gesamt ... -
Seite 8: Entkupplungsgleise Anschließen
Inbetriebnahme Ausgänge anschließen Entkupplungsgleise anschließen Im Gegensatz zu Weichenantrieben haben Wird von der Zentrale der Ausgang über einen Entkupplungsgleise nur zwei Anschlusskabel. Befehl geschaltet, wird entweder Anschluss G oder R durchgeschaltet und damit Entkupplungsgleis 1 Der Decoder verfügt über vier Ausgänge mit 3 ... -
Seite 9: Adressen Vergeben
Inbetriebnahme Adressen vergeben Automatischer Lernmodus Beginnend mit dem ersten Ausgang wartet der Soll ein Ausgang bei der Adressierung Decoder im Lernmodus auf den nächsten Befehl übersprungen werden, so kann der Button der Zentrale und ordnet die Adresse dem erneut gedrückt werden. -
Seite 10: Konfiguration
Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ... -
Seite 11: Ausgänge
Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Schaltzeit in Sekunden Ausgang 2 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Schaltzeit in Sekunden... - Seite 12 Konfiguration Ausgänge Ausgang 5 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Schaltzeit in Sekunden Ausgang 6 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Schaltzeit in Sekunden...
- Seite 13 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich Ausgang. DCC 0-2047 Dem Ausgang kann eine frei wählbare Adresse Märklin Motorola 1-320 zugeordnet werden. Die programmierte Adresse wird von DCC und Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit ...
- Seite 14 Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Millisekunden werden. 1 Sekunde entspricht 1.000 Millisekunden Wird die Schaltzeit auf 0 gesetzt, bleibt der Der Vorgabewert von 40 bedeutet eine gewählte Ausgang solange aktiviert, bis der Schaltzeit von 400ms, also 0,4 Sekunden. andere Ausgang gewählt wird.
-
Seite 15: Decoder
Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... -
Seite 16: Decoderwerk
Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Sende uns eine E-Mail Der Hersteller ist hierfür unter der Nummer WEEE-Reg.-Nr. -
Seite 17: Das Decoderwerk
Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
