Hachette Titanic Bauanleitung Seite 2

158B
158B
158E
SM
158E
ZAPFEN
158E
ZAPFEN
158A
SM
158A
BAUANLEITUNG
•
158B
2

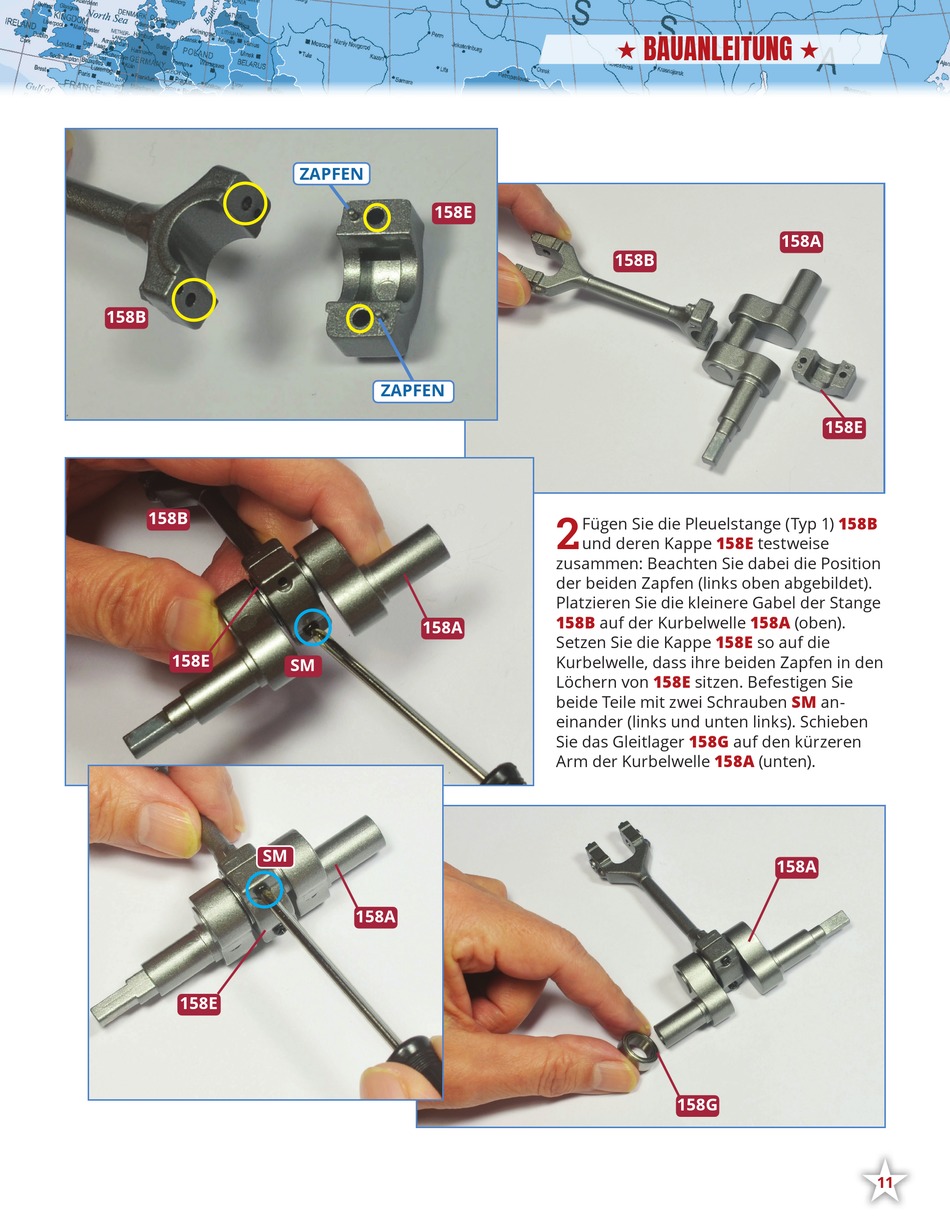

Fügen Sie die Pleuelstange (Typ 1)
158E
und deren Kappe
zusammen: Beachten Sie dabei die Position
der beiden Zapfen (links oben abgebildet).
Platzieren Sie die kleinere Gabel der Stange
158B
auf der Kurbelwelle
158E
Setzen Sie die Kappe
Kurbelwelle, dass ihre beiden Zapfen in den
158E
Löchern von sitzen. Befestigen Sie
beide Teile mit zwei Schrauben
einander (links und unten links). Schieben
158G
Sie das Gleitlager auf den kürzeren
158A
Arm der Kurbelwelle
158G
•
158A
158E
158B
testweise
158A
(oben).
so auf die
SM
an-
(unten).
158A
•
11
