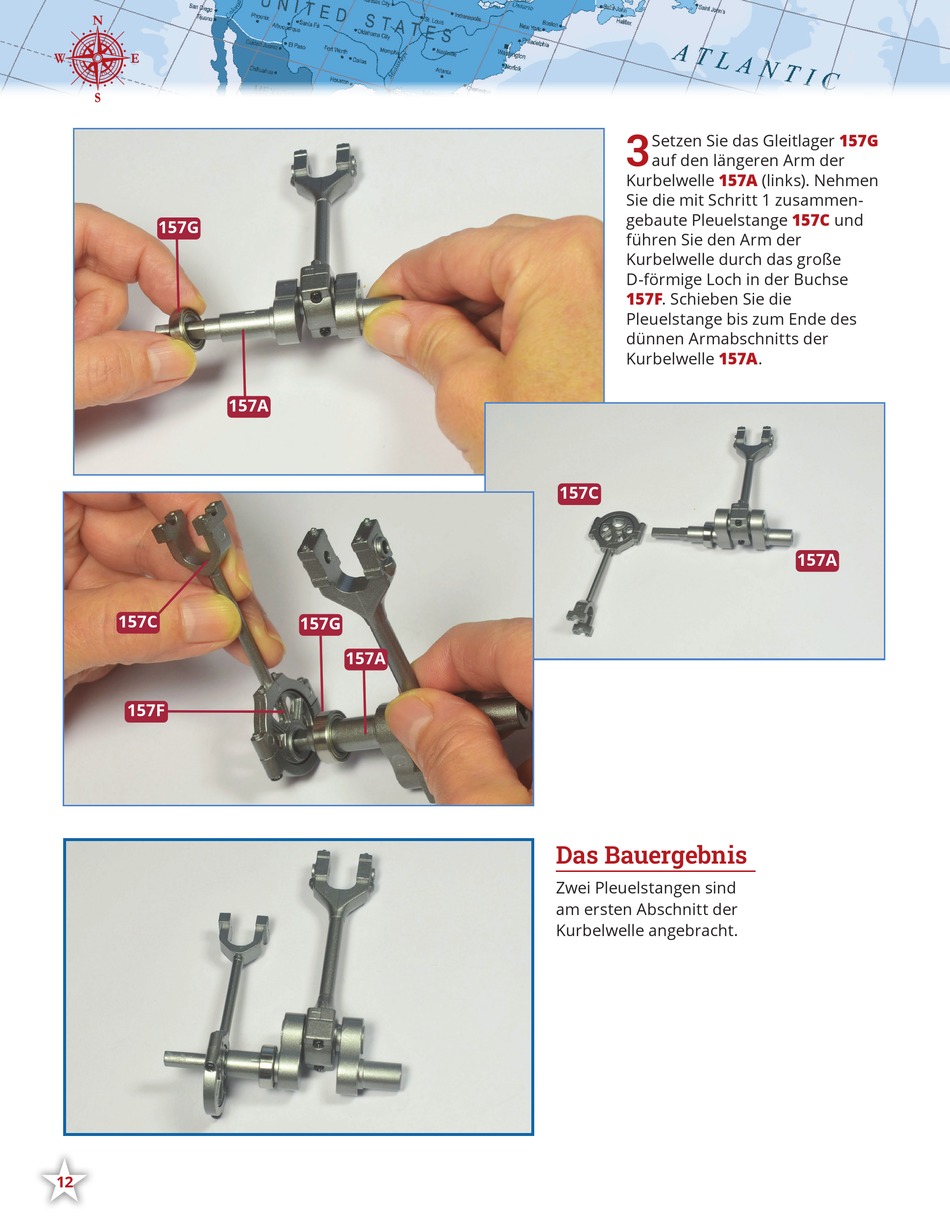

Setzen Sie das Gleitlager
auf den längeren Arm der
157A
Kurbelwelle
Sie die mit Schritt 1 zusammen-
gebaute Pleuelstange
führen Sie den Arm der
Kurbelwelle durch das große
D-förmige Loch in der Buchse
157F. Schieben Sie die
Pleuelstange bis zum Ende des
dünnen Armabschnitts der
Kurbelwelle 157A.
157C
Das Bauergebnis
Zwei Pleuelstangen sind
am ersten Abschnitt der
Kurbelwelle angebracht.
