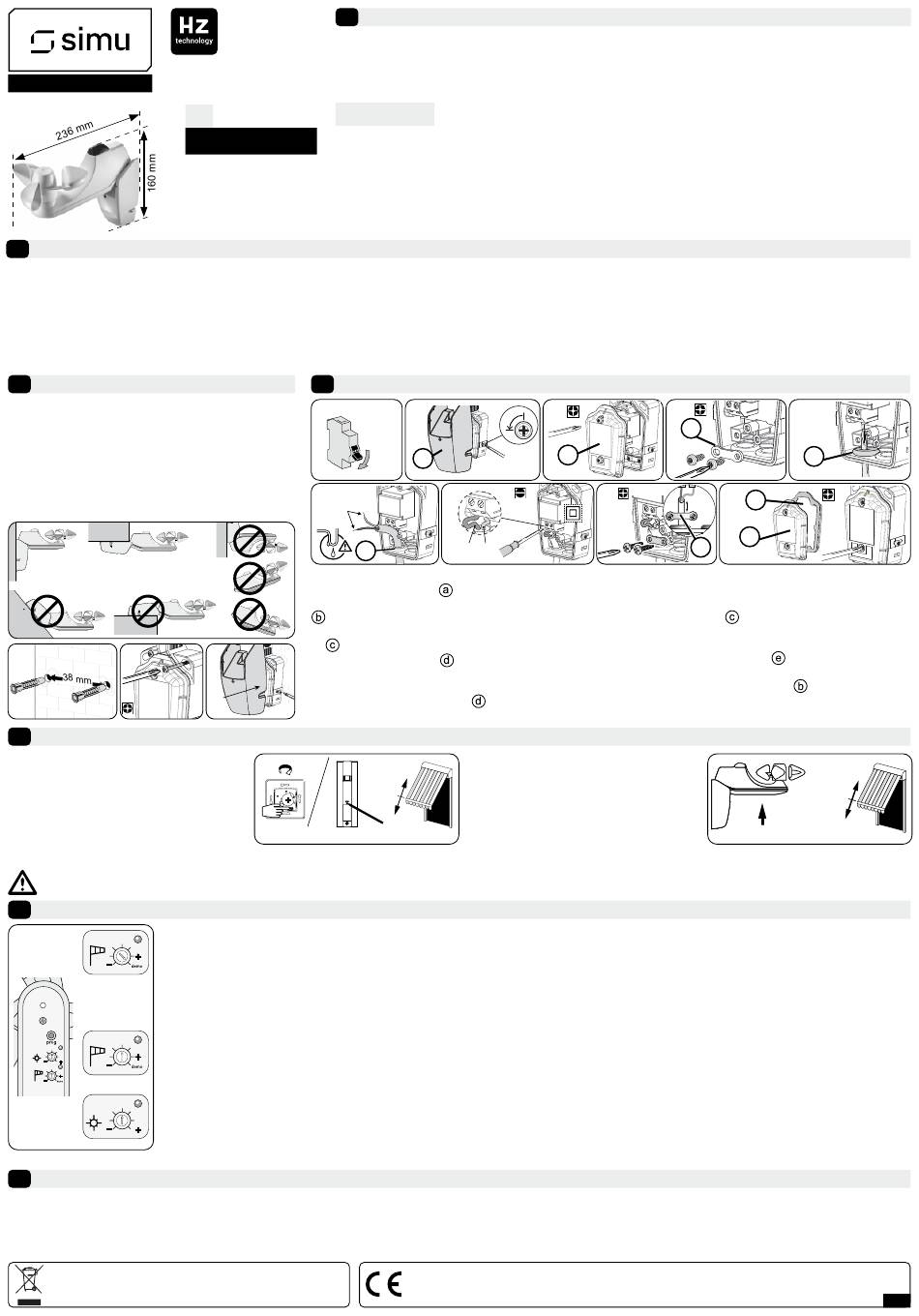

simu EOSUN V2 HZ Anleitung Seite 11

5157261B
2 GÜVENLİK VE SORUMLULUK
Sorumluluk: Bu talimatlar kullanıcı tarafından saklanmalıdır. Bu talimatlara uyulmaması veya ürünün uygulama alanı dışında kullanılması yasaktır ve garantiyi geçersiz
kılacak ve SIMU'yu tüm sorumluluklardan muaf kılacaktır. Bu SIMU ürünü, profesyonel bir sürücü ve ev otomasyonu kurulumcusu tarafından kurulmalıdır. Ayrıca kurulumcu,
ürünün montajının yapılacağı ülkede yürürlükte olan standartlara ve mevzuata uymalı ve ürünün çalışma ve bakım koşulları hakkında müşterilerini bilgilendirmelidir.
SIMU, sensör tarafından algılanmayan hava koşulları nedeniyle ekipmanın hasar görmesi durumunda sorumluluk kabul etmez. Bu ürünün ilgili ekipman ve aksesuarlarla
uyumluluğunu kontrol etmeden asla kuruluma başlamayın. Bu ürünü kurarken şüpheye düşerseniz ve/veya ek bilgi almak için, bir SIMU danışmanıyla iletişime geçin veya
www.simu.com web sitesini ziyaret edin.
Güvenlik talimatları: Ürünü çocukların erişemeyeceği bir yerde muhafaza edin. Sensörü temizlemek için aşındırıcı ürünler veya solventler kullanmayın. Su spreyi veya
yüksek basınçlı temizleme yöntemleri kullanarak temizlemeyin. Sensörü asla düşürmeyin, vurmayın, delmeyin veya suya batırmayın.
3
KURULUM
- EOSUN V2 HZ sensörü için, güneş ışığı algılamasının
rüzgar algılamasıyla uyumlu olduğu güneşli bir
konum seçin. Sensörü kontrol ettiği ürünün yakınına
kurun. Maksimum rüzgar algılaması olan ve engeller
tarafından engellenmeyen bir yer seçin: sensörü
rüzgardan korunmayan bir yere kurun.
- Sensörü asla bir tentenin altına veya suni aydınlatma
altına kurmayın.
2
1
5
MEVCUT BİR KURULUM ÜZERİNDE PROGRAMLAMA
5.1 - Bireysel kontrol vericisini kullanarak
motorun belleğini açın:
- Vericideki "PROG" tuşuna yaklaşık 3 saniye
basın. Motor 1/2 saniye bir yönde, sonra diğer
yönde dönecektir.
- Otomatik kontrolünüzün bir motor grubunu kontrol etmesi amaçlanıyorsa: gruptaki her motor için 5.1 ve 5.2 işlemlerini tekrarlayın.
- Bir tesisattaki otomatik kontrol değiştirilir veya silinirse, bunun, programlandığı tüm motorların hafızasından da silinmesi elzemdir.
- Bir otomatik kontrolü motorun belleğinden silmek için: Silinecek her kontrol vericisinden 5.1 işlemini ve silinecek vericiden 5.2 işlemini gerçekleştirin.
6
AYARLAMA VE ÇALIŞTIRMA
6.1 - DEMO modu: Bu modda, ayarları kolaylaştırmak ve sensörlerin doğru programlandığını kontrol etmek için tüm süreler (yukarıdaki 6.2 ve 6.3'e
bakın) azaltılır
- Bu modu etkinleştirmek için, «Rüzgar» ayar potansiyometresini «demo» konumuna getirin, motor kısaca bir yönde, sonra diğer yönde dönecektir.
Gösteri modu 'Demo' sırasında Rüzgar LED'i kırmızı ışığı kapalı kalır. Güneş LED'i yeşil yanar ve sensör mevcut ışık yoğunluğunu algıladığında
yanıp söner.
- Bu modu devre dışı bırakmak için, Rüzgar ayar potansiyometresini gereken değere getirin (10 ile 50 kmph arasında), motor kısa bir süre önce
bir yönde, sonra diğer yönde dönecektir. Bir motordaki sensörün doğru programlanıp programlanmadığını kontrol etmek için: 'Demo' modunu
etkinleştirin, motor kısa bir süre önce bir yönde, sonra diğer yönde dönmelidir. 'Demo' modunu devre dışı bırakın.
6.2 - Rüzgar fonksiyonu: (10 ile 50 Km/s arasında ayarlanabilir): 2 saniyeden fazla (DEMO modu: 2s) rüzgar hızı ayarlanan eşiği aşarsa,
EOSUN V2 HZ otomatik kontrolü tentenin geri çekilmesini emreder Bu komut önceliklidir. Dikkat: Rüzgar ayarlanan eşiğin üzerinde esiyorsa, tentenin
tentenin kaldırılmasını veya indirilmesini önlemek mümkün Rüzgar hızı 30 saniye için ayarlanan eşiğin altına düşerse (DEMO modu: 15s) tente
tekrar uzatılabilir ve güneş fonksiyonu 12 dakika sonra tekrar aktif hale gelir. Rüzgar LED'i, ayarlanan hassasiyet eşiğine ulaşıldığında sürekli olarak
kırmızı yanar.
6.3 - Güneş fonksiyonu: (0 ile 50 klux arasında ayarlanabilir): Ölçülen güneş yoğunluğu ayarlanan eşiği 2 dakikadan fazla aşarsa (DEMO modu:
10s), otomatik kontrol ara pozisyon (veya ara pozisyon programlanmamışsa tamamen açılma) emri verir.
Otomatik cihaz güneş yoğunluğu sabitlenen eşikten daha az olduğunda tentenin kapanmasını kontrol edecektir: örn. güneş ışığı saatleri sürekli
olduğunda 15 dakika sonra veya örn. bulut/güneş değişikliğine bağlı olarak 15 ila 30 dakika arası (demo modunda 15 saniye). Ayarlanan hassasiyet
eşiğine ulaşıldığında güneş LED'i sürekli olarak yeşil renkte yanar. Otomatik kontrolün programlandığı motorların her biri için, güneş fonksiyonu
MOBİL HZ VERİCİ SUN 1C kullanılarak etkinleştirilebilir veya devre dışı bırakılabilir.
7
ARIZA TEŞHİSİ
Rüzgarlı havalarda tente geri çekilmiyor:
- Algılama eşiğinin çok yüksek ayarlanmadığından emin olun.
- Otomatik kontrolün motor belleğinde doğru şekilde programlanıp programlanmadığını
kontrol edin.
- Otomatik kontrole ve motora doğru güç verildiğini kontrol edin.
Çevreye değer veriyoruz. Cihazınızı normal evsel atıklarla birlikte
atmayın. Geri dönüşüm için onaylı bir toplama noktasına götürün.
1
EOSUN V2 HZ sensörü bir rüzgar ve güneş sensörüdür. Sensör kontrolü, veranda tentelerinin (DMI
Hz/Hz02/E-SP Hz veya ZSPHz motorlarla donatılmış) rüzgarın etkilerine karşı korunmasını sağlar.
MOBİL HZ VERİCİ SUN 1C ile birleştiğinde, tentenin hava güneşli olduğunda uzatılmasına ve güneş
battığında geri çekilmesine olanak tanır. Dikkat! Bu sensörler, kuvvetli rüzgar esmesi durumunda
tenteleri korumaz. Hava koşulları bu tür bir risk oluşturuyorsa, tentenin kapalı kalmasını sağlayın.
Teknik veriler:
TR TALİMATLAR
EOSUN V2 HZ - Güç beslemesi: 230V~50/60Hz.- Güvenlik seviyesi: Sınıf II - Koruma indeksi: IP34; dış mekan kurulumu.
- Çalışma sıcaklıkları: -20°C/+50°C. Tip 1 cihaz: otomatik işlem.
- Frekans aralığı: 433.050 MHz – 434.790 MHz - F: 433.420 MHz.– Kullanılan maksimum güç : ERP < 10 mW.
SIMU S.A.S.
- Menzil : Normal kirlilik durumunda beton duvarlardan 20m 2. İyi çalışmasını sağlamak için (düşük menzil)
au capital de 5 000 000 €
Zone Industrielle Les Giranaux vericiyi metallerin yakınına yerleştirmeyin. Aynı frekansı kullanan bir radyo cihazı (örneğin: hi-fi radyo kulaklıkları)
70100 ARC-LÈS-GRAY - FRANCE
ürünümüzün performansını bozabilir.
RCS VESOUL B 425 650 090
SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
4
KABLOLAMA
1
OFF
6
1,5 mm² max.
d
1) Ana güç kaynağını kesin.
2) Koruyucu mahfazayı
3) Terminal bloğuna erişmek için montaj braketinin ön paneli
'yi sökün. Dikkat ! Anemometrenin altında bulunan kapağı
asla çıkarmayın.
4) metal şeridi sökün.
3
5) Sol yapıştırıcı pedine
pedi asla çıkarmayın. Sızdırmazlığı korumak için pedde
açılan delik kablonun çapını geçmemelidir.
6) Kabloyu yapıştırıcı pedden
7) Güç kaynağı kablosunu «230V» olarak işaretlenmiş sol
PROG ≥ 3 s.
SUNUM
2
90°
STOP
a
7
230 V
L N
230V~50/60Hz
çıkarın.
bir delik açın. Dikkat! Yapıştırıcı
geçirin.
5.2 - Programlanacak EOSUN V2 HZ otomatik
kontrolünden işlemi doğrulayın:
- "PROG" tuşuna yaklaşık 1 saniye basın.
>>
Motor 1/2 saniye bir yönde, sonra diğer
yönde dönecektir.
Hava güneşli olduğunda tente açılmıyor:
- Algılama eşiğinin çok yüksek ayarlanmadığından emin olun.
- Motorun güneş fonksiyonunun aktif olduğunu kontrol edin (bkz. MOBİL HZ VERİCİ SUN 1C)
- Otomatik kontrolün motor belleğinde doğru şekilde programlanıp programlanmadığını kontrol edin.
- Otomatik kontrole ve motora doğru güç verildiğini kontrol edin.
SIMU, bu talimatların kapsadığı radyo ekipmanının 2014/53/EU sayılı Radyo Direktifinin gerekliliklerine ve geçerli
Avrupa Direktiflerinin diğer temel gerekliliklerine uygun olduğunu beyan eder. AB uygunluk beyannamesinin tam
metnine www.simu.com adresinden ulaşabilirsiniz.
3 4
c
b
8
230V
≥2mm
c
taraftaki terminal
bağlayın.
Dikkat ! Kablo 6 mm'ye kadar sıyrılmalıdır.
8) Metal şeridi
beslenmelidir. Dikkat ! Kablo kılıfı şeridi en az 2
mm aşmalıdır.
9) Kapağı takmadan önce
iyi durumda olduğunu ve konumunu kontrol edin.
Montaj braketinin ön paneli
Dikkat ! Montaj braketinin sıkılığını korumak için
vidaları tamamen sıkın.
5
d
9
e
RAIN
≥2mm
b
bloğunu kullanarak sensöre
vidalayın: kablo şeridin altından
contasının mevcudiyetini,
'yi tekrar vidalayın.
>>
PROG ≤ 1 s.
