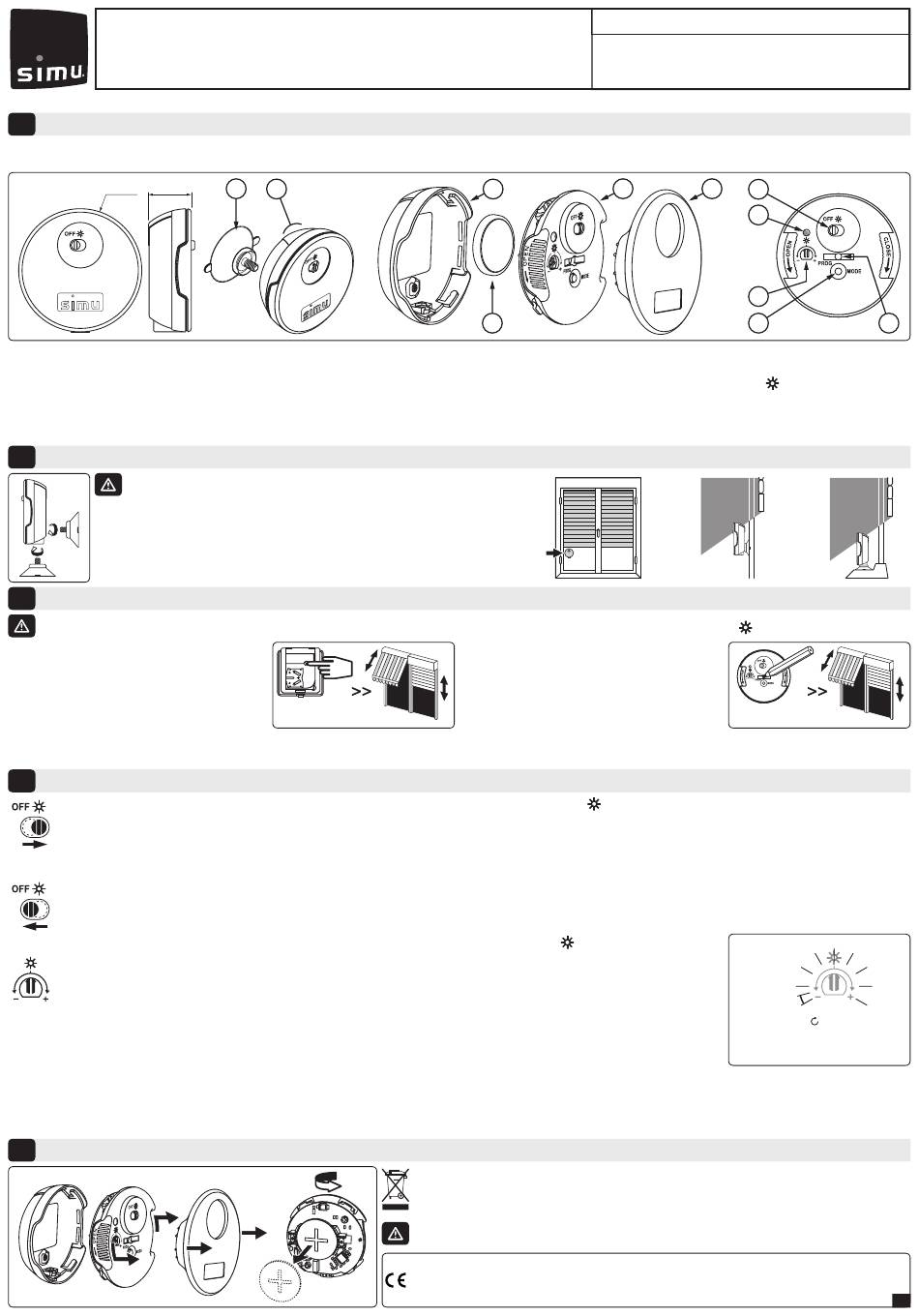

simu 5107610B Kurzanleitung

FR Capteur Hz Soleil
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Présentation
Le capteur Hz Soleil est un capteur soleil radio permettant le pilotage automatique de volets roulants et de stores équipés d'un récepteur ou de moteurs de la
gamme SIMU-Hz. Il commande les volets ou les stores en ouverture ou en fermeture en fonction de l'ensoleillement.
Ø55 19
Caractéristiques techniques :
- Classe de protection III- Indice de protection IP31
- Température d'utilisation de 0°C à +60°C
- Portée 6 m à travers de 2 murs de béton armé.
- Bande fréquence d'émission : 433,050 MHz – 434,790 MHz F: 433,420 MHz
- Puissance maximale transmise : ERP < 10 mW
2
Installation
- Nettoyer la surface où le capteur sera positionné. Vérifier qu'aucun objet
ne crée de l'ombre sur le capteur.
- Eloigner les émetteurs de toute surface ou structure métallique qui
pourraient nuire à leur bon fonctionnement (perte de portée).
- Humidifier la ventouse puis fixer le capteur sur la face intérieure de la vitre ou à l'intérieur
sur le rebord de la fenêtre.
- Positionner la zone de détection du capteur au niveau de la zone d'ombre souhaitée.
3
Programmation du capteur sur une installation existante
Pour effectuer cette opération, déposer le plastron (1) et positionner le microcontact (9) du capteur sur la position
3.1- Ouvrir la mémoire du moteur depuis
l'émetteur de commande individuelle :
- Appuyer environ 3 secondes sur la touche PROG
de l'émetteur. Le moteur effectue une rotation de
0,5 seconde dans un sens puis dans l'autre.
- Si votre capteur doit contrôler un groupe de moteurs : Répéter les opérations 3.1 et 3.2 pour chaque moteur du groupe.
- Pour supprimer le capteur de la mémoire du moteur : Effectuer l'opération 3.1 depuis l'émetteur de commande individuelle et l'opération 3.2 depuis le capteur à supprimer.
4
Fonctionnement du capteur
4.1- Marche / Arrêt du capteur : Pour mettre en marche le capteur, positionner le microcontact (9) sur
- Si l'ensoleillement dépasse le seuil réglé pendant plus de 5 minutes (5 s. en mode DEMO), le capteur commandera le moteur successivement en descente puis en
montée afin de positionner le volet roulant / store à la limite inférieure de la zone d'ombre (voir §2).
- Si l'intensité du soleil tombe en dessous du seuil fixé pendant plus de 15 à 30 minutes (30 secondes en mode DEMO), le capteur commandera l'ouverture complète
du volet roulant / store (15 minutes si l'ensoleillement est continu, 30 minutes en cas d'alternance nuages / soleil).
- En cas de franchissements multiples du seuil (supérieur / inférieur) au cours d'un mouvement, le capteur commandera le volet roulant / store en arrêt
puis en position haute sans donner aucune autre commande pour la journée.
- Pour mettre à l'arrêt le capteur, positionner le microcontact (9) sur OFF. Dans ce mode le capteur ne commande plus le (les) moteur(s) en fonction de l'ensoleille-
ment et les boutons PROG et MODE ne sont plus opérationnels.
4.2- Réglage du seuil : Pour effectuer cette opération, le microcontact (9) doit être sur la position
est préférable de connaitre la valeur de l'ensoleillement instantané (en klux - voir diagramme ci-contre).
- Appuyer brièvement sur la touche MODE (11). La LED (8) s'allume.
- Positionner le potentiomètre de réglage du seuil (7) sur la valeur maxi (+). Tourner ensuite le potentiomètre lentement dans le
sens anti-horaire (sens -) jusqu'à ce que la LED passe du rouge au vert. La position du potentiomètre (7) lors du changement de
couleur de la LED indique l'intensité lumineuse instantanée.
Procéder ensuite au réglage du seuil comme indiqué ci-dessous :
- Tourner le potentiomètre (7) dans le sens horaire (+) pour élever le seuil.
- Tourner le potentiomètre (7) dans le sens anti-horaire (-) pour abaisser le seuil.
4.3- Mode démonstration : Le mode démonstration peut être utilisé pour les besoins de la démonstration ainsi que pour le réglage du seuil car les temps de réaction sont raccourcis.
- Pour activer le mode DEMO, appuyer plus de 3 secondes sur le bouton MODE (11). La LED (8) passe de l'éclairage fixe (2 s.) au clignotement pendant 30 secondes.
- Pour désactiver le mode DEMO, appuyer plus de 3 secondes sur le bouton MODE (11). La LED (8) passe du clignotement (2 s.) à l'éclairage fixe puis s'éteint.
Le mode DEMO est automatiquement désactivé 3 minutes après la dernière action sur le capteur.
5
Remplacement de la pile
6
5
PROG ≥ 3s.
4
3
1. Plastron
2. Module capteur
3. Pile (Li-Mn 3V CR2430)
4. Boîtier
5. Zone de détection de l'ensoleillement
6. Ventouse de fixation
3.2- Valider l'opération depuis le capteur Hz
Soleil à programmer :
- Appuyer environ 1 seconde sur la touche PROG
du capteur. Le moteur effectue une rotation de
0,5 seconde dans un sens puis dans l'autre.
. Avant le réglage du seuil, il
Remplacer la pile quand la LED (8) éclaire en orange.
Pile Li-Mn 3V type CR 2430. Respecter la polarité (+/-). Veuillez déposer, séparément, votre
appareil, vos piles ou batteries usagés dans un point de collecte dédié à leur recyclage.
Ne laissez pas les enfants jouer avec les dispositifs de commande.
N'immergez pas le capteur dans un liquide.
Par la présente SIMU déclare que l'équipement radio couvert par ces instructions est conforme aux
exigences de la Directive Radio 2014/53/UE et aux autres exigences essentielles des Directives Européennes
applicables. Le texte complet de la déclaration UE de conformité est disponible sur www.simu.com.
5107610B
Lire attentivement cette notice avant toute utilisation.
2 1
9
8
7
11
7. Potentiomètre de réglage du seuil d'ensoleillement
8. LED
9. Microcontact Marche (
10. Bouton PROG
11. Bouton MODE
(voir §4.1).
PROG ≤ 1s.
. La LED (8) s'allume pendant 5 secondes.
4 klx
simulation de
présence soleil
LED (8) verte : valeur mesurée > seuil
LED (8) rouge : valeur mesurée < seuil
10
) / Arrêt (OFF)
16 klx
12 klx 20 klx
8 klx 24 klx
28 klx
32 klx
( 30° = 4 klx)
