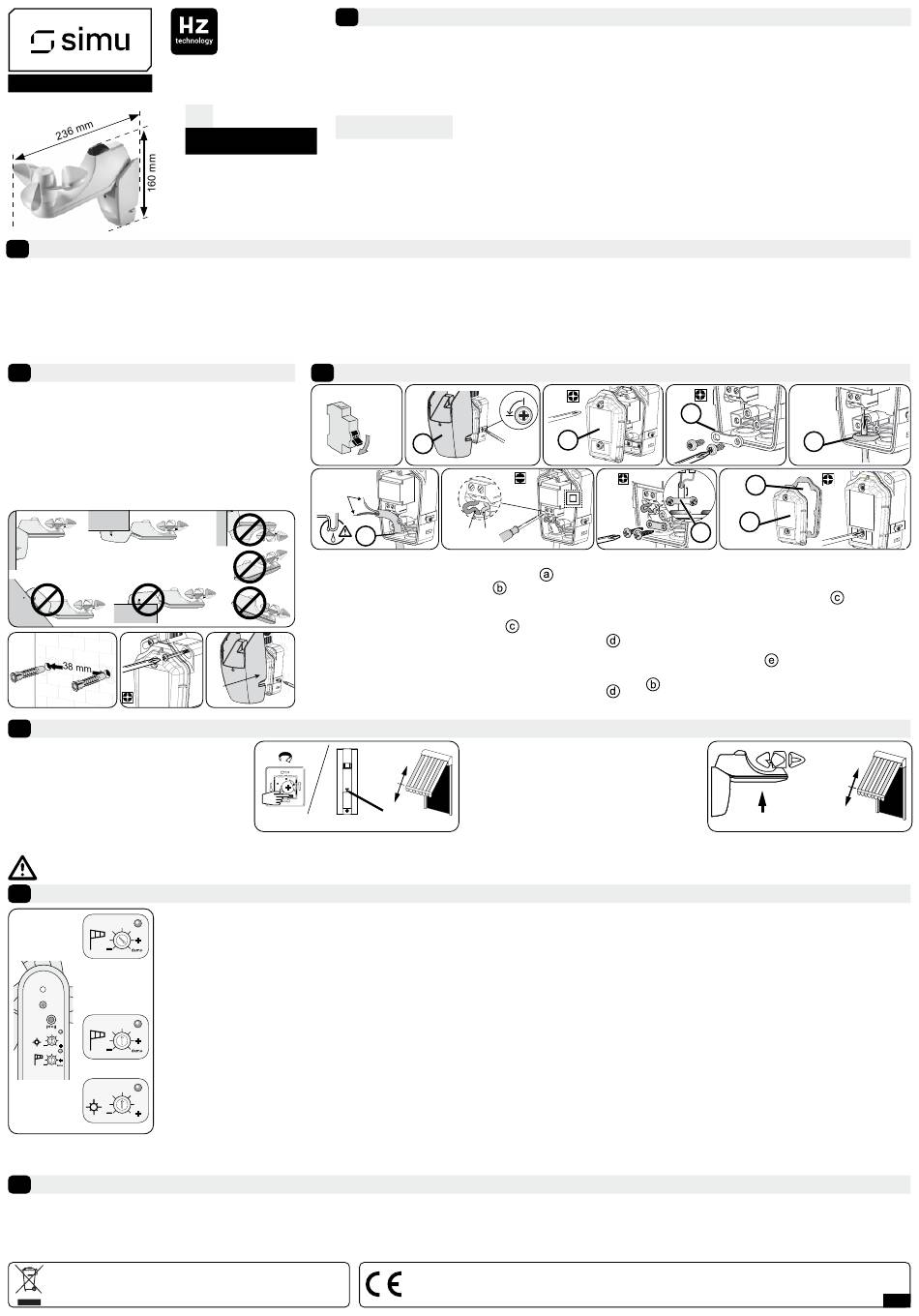

5157261B
2
ΑΣΦΑΛΕΙΑ ΚΑΙ ΕΥΘΥΝΗ
Ευθύνη: Αυτές οι οδηγίες πρέπει να τηρούνται από τον χρήστη. Η παράλειψη τήρησης αυτών των οδηγιών ή η χρήση του προϊόντος εκτός του πεδίου εφαρμογής του απαγορεύεται και θα ακυρώσει
την εγγύηση και θα απαλλάξει την SIMU από κάθε ευθύνη. Αυτό το προϊόν SIMU πρέπει να εγκατασταθεί από επαγγελματία τεχνικό εγκατάστασης μονάδων δίσκου και οικιακού αυτοματισμού.
Επιπλέον, ο εγκαταστάτης πρέπει να συμμορφώνεται με τα πρότυπα και τη νομοθεσία που ισχύουν επί του παρόντος στη χώρα στην οποία εγκαθίσταται το προϊόν και να ενημερώνει τους πελάτες
του για τις συνθήκες λειτουργίας και συντήρησης του προϊόντος. Η SIMU δεν φέρει καμία ευθύνη σε περίπτωση ζημιάς στον εξοπλισμό που προκαλείται από καιρικές συνθήκες που δεν ανιχνεύονται
από τον αισθητήρα. Μην ξεκινήσετε ποτέ την εγκατάσταση χωρίς να ελέγξετε πρώτα τη συμβατότητα αυτού του προϊόντος με τον σχετικό εξοπλισμό και αξεσουάρ. Εάν έχετε αμφιβολίες κατά την
εγκατάσταση αυτού του προϊόντος ή/και για να λάβετε πρόσθετες πληροφορίες, επικοινωνήστε με έναν σύμβουλο της SIMU ή πηγαίνετε στον ιστότοπο www.simu.com.
Οδηγίες ασφαλείας: Κρατήστε το προϊόν μακριά από παιδιά. Μην χρησιμοποιείτε λειαντικά προϊόντα ή διαλύτες για να καθαρίσετε τον αισθητήρα. Μην τον καθαρίζετε με
ψεκασμό νερού ή μεθόδους καθαρισμού υψηλής πίεσης. Ποτέ μην ρίχνετε, χτυπάτε, τρυπάτε ή βυθίζετε τον αισθητήρα.
3
ΕΓΚΑΤΑΣΤΑΣΗ
- Για τον αισθητήρα EOSUN V2 HZ, επιλέξτε μια
ηλιόλουστη τοποθεσία όπου η ανίχνευση ηλιοφάνειας
είναι συμβατή με την ανίχνευση ανέμου. Τοποθετήστε
τον αισθητήρα κοντά στο προϊόν που ελέγχει. Επιλέξτε
μια τοποθεσία με μέγιστη ανίχνευση ανέμου και η
οποία δεν έχει εμπόδια: εγκαταστήστε τον αισθητήρα
σε θέση που δεν είναι προστατευμένη από τον άνεμο.
- Μην τοποθετείτε ποτέ τον αισθητήρα κάτω από τέντα
ή κάτω από τεχνητό φωτισμό.
2
1
5
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΣΕ ΥΠΑΡΧΟΥΣΑ ΕΓΚΑΤΑΣΤΑΣΗ
5.1 - Ανοίξτε τη μνήμη του κινητήρα
χρησιμοποιώντας τον επιμέρους πομπό
ελέγχου:
- Πατήστε για περίπου 3 δευτερόλεπτα το
πλήκτρο «PROG» στον πομπό. Ο κινητήρας
θα γυρίσει για 1/2 δευτερόλεπτο προς τη μία
κατεύθυνση και μετά προς την άλλη.
- Εάν το αυτόματο χειριστήριο σας προορίζεται να ελέγξει μια ομάδα κινητήρων: επαναλάβετε τις λειτουργίες 5.1 και 5.2 για κάθε κινητήρα της ομάδας.
- Εάν το αυτόματο χειριστήριο σε μια εγκατάσταση αλλάξει ή διαγραφεί, είναι απαραίτητο να διαγραφεί από τη μνήμη όλων των κινητήρων στους οποίους έχει προγραμματιστεί.
- Για να διαγράψετε ένα αυτόματο χειριστήριο από τη μνήμη του κινητήρα: Εκτελέστε τη λειτουργία 5.1 από τον επιμέρους πομπό ελέγχου και τη λειτουργία 5.2 από τον πομπό που πρόκειται να διαγραφεί.
6
ΡΥΘΜΙΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ
6.1 - Λειτουργία DEMO: Σε αυτήν τη λειτουργία όλοι οι χρόνοι (βλέπε παραπάνω 6.2 & 6.3) μειώνονται έτσι ώστε να διευκολυνθούν οι ρυθμίσεις και
να ελεγχθεί ότι οι αισθητήρες έχουν προγραμματιστεί σωστά.
- Για να ενεργοποιήσετε αυτή τη λειτουργία, τοποθετήστε το ποτενσιόμετρο ρύθμισης «Wind» στο «demo», ο κινητήρας θα στραφεί για λίγο προς
τη μία κατεύθυνση και μετά προς την άλλη. Το κόκκινο LED ανέμου παραμένει σβηστό κατά τη λειτουργία επίδειξης 'Demo'. Η λυχνία LED ήλιου
ανάβει με πράσινο χρώμα και αναβοσβήνει όταν ο αισθητήρας ανιχνεύσει την τρέχουσα ένταση φωτός.
- Για να απενεργοποιήσετε αυτήν τη λειτουργία, τοποθετήστε το ποτενσιόμετρο ρύθμισης ανέμου στην απαιτούμενη τιμή (μεταξύ 10 και 50 km/h), ο
κινητήρας θα γυρίσει για λίγο σε μια κατεύθυνση, μετά στην άλλη. Για να ελέγξετε ότι ο αισθητήρας σε έναν κινητήρα είναι σωστά προγραμματισμένος:
Ενεργοποιήστε τη λειτουργία 'demo', ο κινητήρας πρέπει να γυρίσει για λίγο προς τη μία κατεύθυνση και μετά προς την άλλη. Απενεργοποιήστε τη
λειτουργία «demo».
6.2- Λειτουργία ανέμου: (ρυθμιζόμενη μεταξύ 10 και 50 Kmαω): Εάν για περισσότερα από 2 δευτερόλεπτα (λειτουργία DEMO: 2s) η ταχύτητα
του ανέμου υπερβεί το όριο που έχει οριστεί, ο αυτόματος έλεγχος EOSUN V2 HZ διατάσσει την ανάκληση της τέντας. Αυτή η εντολή έχει
προτεραιότητα. Προσοχή: Είναι αδύνατο να αποτρέψετε την ανύψωση ή το κατέβασμα της τέντας εάν ο άνεμος φυσάει πάνω από το καθορισμένο
κατώφλι. Εάν η ταχύτητα του ανέμου πέσει κάτω από το όριο που έχει οριστεί για 30 δευτερόλεπτα (λειτουργία DEMO: 15 δευτερόλεπτα), η τέντα
μπορεί και πάλι να επεκταθεί και η λειτουργία ήλιου ενεργοποιείται ξανά μετά από 12 λεπτά. Η λυχνία LED ανέμου είναι μόνιμα αναμμένη με κόκκινο
χρώμα όταν επιτευχθεί το όριο ευαισθησίας που έχει οριστεί.
6.3- Λειτουργία ήλιου: (ρυθμιζόμενη μεταξύ 0 και 50 klux): Εάν η μετρούμενη ένταση του ήλιου υπερβαίνει το όριο που έχει οριστεί για περισσότερο
από 2 λεπτά (Λειτουργία DEMO: 10 δευτ.), ο αυτόματος έλεγχος δίνει την εντολή για την ενδιάμεση θέση (ή ολικό άνοιγμα εάν η ενδιάμεση θέση
δεν είναι προγραμματισμένη). Η αυτόματη συσκευή θα ελέγχει το κλείσιμο της τέντας όταν η ένταση του ήλιου είναι μικρότερη από το σταθερό
κατώφλι: π.χ. μετά από 15 λεπτά. όταν οι ώρες ηλιοφάνειας είναι συνεχείς, ή δηλ. μετά από 15 έως 30 λεπτά. ανάλογα με τις αλλαγές σύννεφο/ήλιο
(15 δευτ. σε λειτουργία επίδειξης). LED Ήλιου μόνιμα αναμμένο πράσινο όταν επιτευχθεί το όριο ευαισθησίας που έχει οριστεί. Για κάθε έναν από
τους κινητήρες για τους οποίους είναι προγραμματισμένος ο αυτόματος έλεγχος, η λειτουργία Ήλιου μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί
χρησιμοποιώντας τον πομπό MOBILE HZ TRANSMITER SUN 1C.
7
ΔΙΑΓΝΩΣΗ ΑΣΤΟΧΙΑΣ
Όταν φυσάει, η τέντα δεν μαζεύεται:
- Βεβαιωθείτε ότι το όριο ανίχνευσης δεν έχει οριστεί πολύ ψηλά.
- Ελέγξτε ότι ο αυτόματος έλεγχος είναι σωστά προγραμματισμένος στη μνήμη του κινητήρα.
- Βεβαιωθείτε ότι ο αυτόματος έλεγχος και ο κινητήρας τροφοδοτούνται σωστά.
Ενδιαφερόμαστε για το περιβάλλον μας. Μην πετάτε τη συσκευή
σας με τα συνηθισμένα οικιακά απορρίμματα. Μεταβείτε σε
πιστοποιημένο σημείο συλλογής για ανακύκλωση.
1
Ο αισθητήρας EOSUN V2 HZ είναι ένας αισθητήρας ανέμου και ήλιου. Ο έλεγχος αισθητήρα επιτρέπει
στις τέντες βεράντας (εξοπλισμένες με κινητήρες DMI Hz/Hz02/E-SP Hz ή ZSPHz) να προστατεύονται
από τις επιπτώσεις του ανέμου. Σε συνδυασμό με ένα MOBILE HZ TRANSMITER SUN 1C, επιτρέπει
επίσης το άνοιγμα της τέντας όταν έχει ήλιο και την ανάσυρση όταν πέφτει ο ήλιος. Προσοχή! Αυτοί
οι αισθητήρες δεν προστατεύουν τις τέντες σε περίπτωση ισχυρών ριπών ανέμου. Εάν οι καιρικές
συνθήκες παρουσιάζουν τέτοιου είδους κίνδυνο, βεβαιωθείτε ότι η τέντα παραμένει κλειστή.
EL ΟΔΗΓΙΕΣ
Τεχνικά στοιχεία:
EOSUN V2 HZ
- Τροφοδοσία: 230V~50/60Hz.- Επίπεδο ασφαλείας: Κατηγορία II - Δείκτης προστασίας: IP34; εγκατάσταση σε εξωτερικό χώρο.
- Θερμοκρασία λειτουργίας: -20°C/+50°C. Συσκευή τύπου 1: αυτόματη ενέργεια.
SIMU S.A.S.
- Εύρος συχνοτήτων: 433,050 MHz – 434,790 MHz - F: 433.420 MHz.– Μέγιστη ισχύς που χρησιμοποιείται : ERP < 10 mW.
au capital de 5 000 000 €
Zone Industrielle Les Giranaux
- Εμβέλεια : 20m 2 μέσω τσιμεντένιων τοίχων σε κανονική κατάσταση ρύπανσης. Μην τοποθετείτε τον πομπό κοντά σε
70100 ARC-LÈS-GRAY - FRANCE
μέταλλο για να εξασφαλίσετε την καλή του λειτουργία (μειωμένη εμβέλεια). Μια ραδιοφωνική συσκευή που χρησιμοποιεί
RCS VESOUL B 425 650 090
την ίδια συχνότητα (για παράδειγμα: ακουστικά ραδιοφώνου hi-fi) μπορεί να επιδεινώσει την απόδοση του προϊόντος μας.
SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
4
ΚΑΛΩΔΙΩΣΗ
1
OFF
6
1,5 mm² max.
d
1) Κόψτε την παροχή ρεύματος.
2) Αφαιρέστε το προστατευτικό περίβλημα
3) Ξεβιδώστε το μπροστινό πλαίσιο
για πρόσβαση στο μπλοκ ακροδεκτών. Προσοχή! Μην αφαιρείτε
ποτέ το κάλυμμα που βρίσκεται κάτω από το Ανεμόμετρο.
4) Ξεβιδώστε τη μεταλλική γλωττίδα
5) Ανοίξτε μια τρύπα στο αριστερό επίθεμα στεγανοποίησης
3
Προσοχή! Μην αφαιρείτε ποτέ το επίθεμα στεγανοποίησης. Η οπή
που ανοίγεται στο επίθεμα δεν πρέπει να υπερβαίνει τη διάμετρο
του καλωδίου για να διατηρηθεί η στεγανότητα.
6) Περάστε το καλώδιο μέσω του επιθέματος στεγανοποίησης
7) Συνδέστε το καλώδιο τροφοδοσίας στον αισθητήρα
PROG ≥ 3 s.
ΠΑΡΟΥΣΙΑΣΗ
2
90°
STOP
a
7
230 V
L
N
230V~50/60Hz
του βραχίονα στήριξης
.
5.2 - Επικυρώστε τη λειτουργία από το
αυτόματο χειριστήριο EOSUN V2 HZ
που πρέπει να προγραμματιστεί:
>>
- Πατήστε για περίπου 1 δευτερόλεπτo
το πλήκτρο «PROG». Ο κινητήρας θα
γυρίσει για 1/2 δευτερόλεπτο προς τη μία
κατεύθυνση και μετά προς την άλλη.
Όταν έχει ήλιο, η τέντα δεν εκτείνεται:
- Βεβαιωθείτε ότι το όριο ανίχνευσης δεν έχει οριστεί πολύ ψηλά.
- Βεβαιωθείτε ότι η λειτουργία ήλιου του κινητήρα είναι ενεργή (δείτε MOBILE HZ TRANSMITER SUN 1C)
- Ελέγξτε ότι ο αυτόματος έλεγχος είναι σωστά προγραμματισμένος στη μνήμη του κινητήρα.
- Βεβαιωθείτε ότι ο αυτόματος έλεγχος και ο κινητήρας τροφοδοτούνται σωστά.
Η SIMU δηλώνει με το παρόν ότι ο ραδιοεξοπλισμός που καλύπτεται από αυτές τις οδηγίες συμμορφώνεται με τις
απαιτήσεις της Οδηγίας Ραδιοεξοπλισμού 2014/53/ΕΕ και τις άλλες βασικές απαιτήσεις της ισχύουσας ευρωπαϊκής
νομοθεσίας. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στη διεύθυνση www.simu.com.
3
4
c
b
8
230V
≥2mm
c
χρησιμοποιώντας το αριστερό μπλοκ ακροδεκτών
με την ένδειξη «230V» Προσοχή! Πρέπει να
.
γυμνώσετε το καλώδιο στα 6 mm.
8) Βιδώστε τη μεταλλική γλωττίδα
πρέπει να περαστεί κάτω από τη γλωττίδα.
Προσοχή! Η επικάλυψη του καλωδίου πρέπει να
υπερβαίνει τη γλωττίδα κατά τουλάχιστον 2 mm.
.
9) Ελέγξτε την παρουσία, την καλή κατάσταση και
τη θέση της τσιμούχας
καλύμματος. Βιδώστε ξανά το μπροστινό πλαίσιο
του βραχίονα στήριξης. Προσοχή! Σφίξτε τέρρμα
.
τις βίδες για να διατηρήσετε τη στεγανότητα του
βραχίονα στερέωσης.
5
d
9
e
RAIN
≥2mm
b
: το καλώδιο
πριν την τοποθέτηση του
>>
PROG ≤ 1 s.
1 / 1
