3.5 Uppriktning
Innan remskivorna riktas är det viktigt att skivorna är rätt monterade
på axlarna och att axlarna är räta. Deformerade remskivor reducerar
uppriktningens noggrannhet. Justera den ena eller båda maskinerna steg för
steg tills laserlinjen träffar den motsatta enhetens tre referenslinjer.
Steg 1. Eliminering av vertikalt vinkelfel
Placera mellanlägg under den rörliga maskinens främre eller bakre
fötter tills laserlinjen är parallell med referenslinjen (som i igur 11).

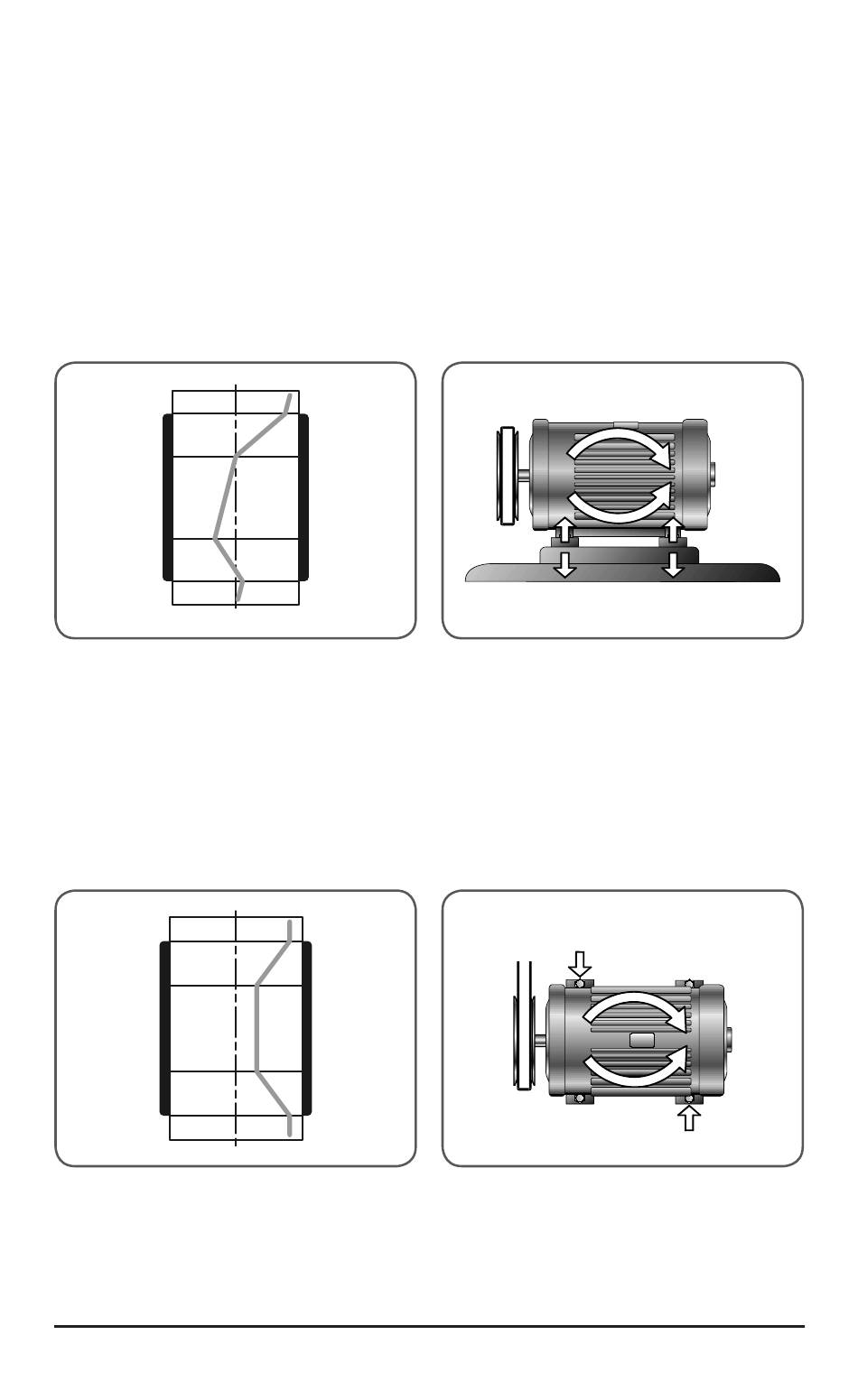

Fig 9 Remskivor med alla tre
uppriktningsfelen i kombination
Steg 2. Eliminering av horisontellt vinkelfel
Flytta maskinen tills laserlinjen beinner sig lika långt från de tre
referenslinjerna, den övre referenslinjen och de båda undre referenslinjerna
(som i igur 13).
Fig 11
Remskivor med horisontellt
vinkelfel och parallellförskjutning
samtidigt
SKF TKBA 40
www.skf.indpart.ru
Техническая поддержка:
mail@indpart.ru, 8(495)223-07-69
Fig 10 Vertikal vinkeluppriktning
Fig 12 Horizontal angle alignment
