SKF TKBA 40 Bedienungsanleitung
Verwandte Anleitungen für SKF TKBA 40
Inhaltszusammenfassung für SKF TKBA 40

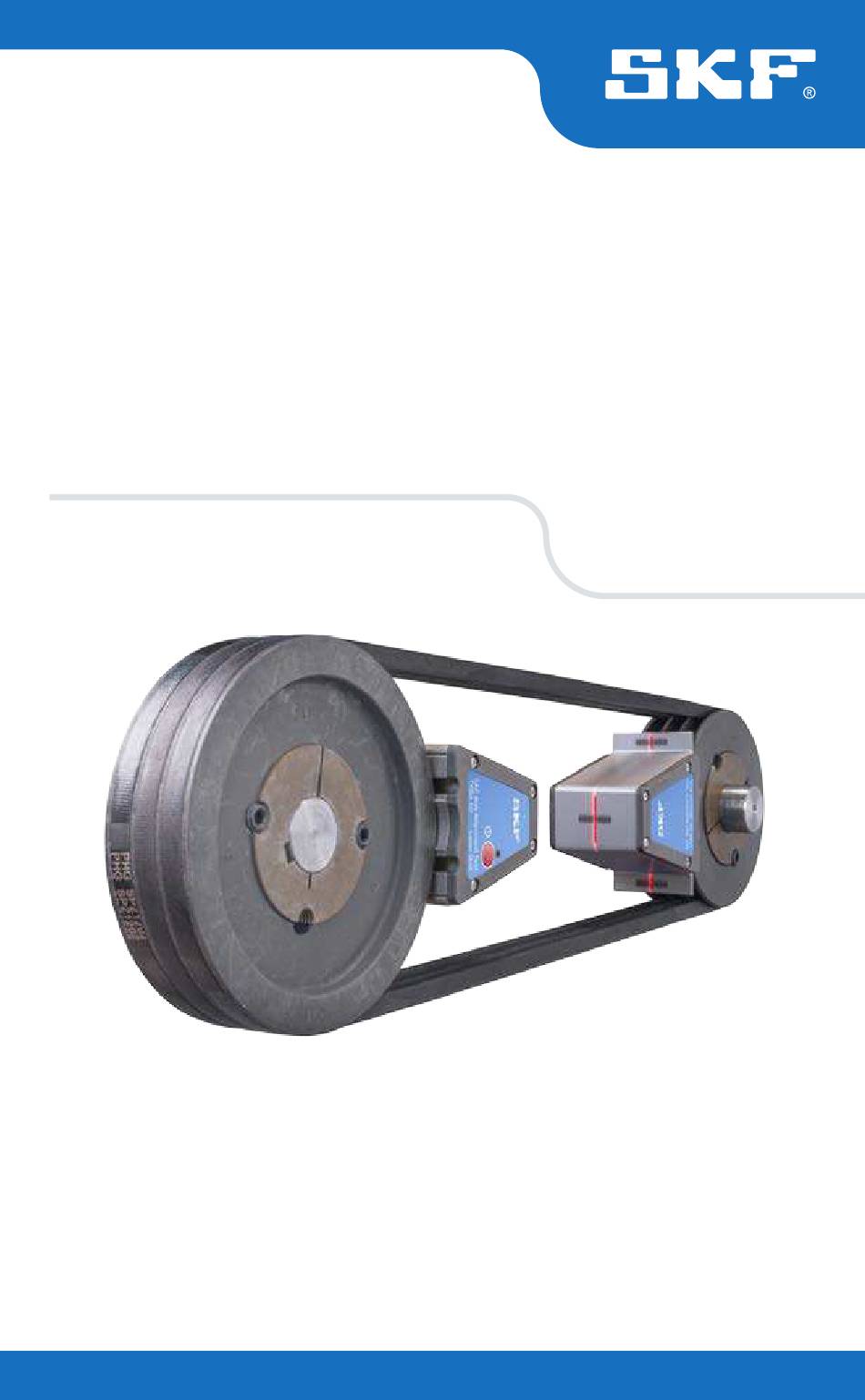

- Seite 1 SKF TKBA 40 Instructions for use Manuale d’istruzioni Mode d’emploi Instruções de uso Bedienungsanleitung 使用说明书 Instrucciones de uso Инструкция по эксплуатации...
- Seite 3 English Français Deutsch Español Italiano Português 中文 Русский...
- Seite 28 Bestimmung des Typs der Fehlausrichtung ........34 Ausrichtung .................... 35 4. Störungssuche ................37 Kein Laserstrahl ..................37 Hinweis zur Kalibrierung ..............37 5. Wartung .................. 37 Vorsicht ....................37 Batterien ....................37 Ersatzteile und Zubehör ............... 37 Übersetzung der Original-Bedienungsanleitungen SKF TKBA 40...
-
Seite 29: Ce Konformitätserklärung
SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Niederlande erklärt hiermit, dass das: SKF Ausrichtsystem für Riemenscheiben TKBA 40 in Übereinstimmung mit der EU-Richtlinie EMC DIRECTIVE 2004/108/EC gemäß harmonisierter Norm für Emission: EN 61000-6-3:2007, Immunität: EN 61000-6-2:2005, EN 61000-4-2, -3:2008 konstruiert und hergestellt wurde. -
Seite 30: Sicherheitshinweise
Bei der Montage der Einheiten auf der Riemenscheibe nicht die Finger verletzen. • Achtung! Dieses Gerät ist nicht explosionsgeschützt. • Das Gerät ist vor Feuchtigkeit und Nässe zu schützen. • Alle Reparaturen sind von einer autorisierten SKF Werkstatt durchzuführen. SKF TKBA 40... -
Seite 31: Hinweise
Einstellung der Maschinen, so dass die Rillen der Keilriemenscheiben exakt ausgerichtet sind. 1.1 Funktionsprinzip Das TKBA 40 besteht aus zwei Einheiten, die magnetisch auf den Rillen der einzelnen Riemenscheiben haften. Die Lasereinheit sendet einen Laserstrahl, der auf die Empfängereinheit gerichtet wird. -
Seite 32: Ausrichtsystem Für Riemenscheiben
Mit Magneten, in der Rille (optionaler Seitenadapter TMEB A2) Keilführungen Größe 1: 22 mm, Kurzstäbe (3 Paare) Größe 2: 22 mm, Langstäbe (3 Paare) Größe 3: 40 mm, Kurzstäbe (3 Paare) Größe 4: 40 mm, Langstäbe (3 Paare) SKF TKBA 40... -
Seite 33: Stromversorgung Batterie
Luftfeuchtigkeit 10 bis 90%, nicht kondensierend Schutzart IP 40 Kalibrierungs-Zertiikat Gültig für 2 Jahre Kofferinhalt 1 Transmitter TKBA 40 1 Empfänger TKBA 40 2 AAA Batterien Keilführungen in 4 Größen, je 3 Führungen pro Größe 1 Bedienungsanleitung (gedruckt) 1 Kalibrierungszertiikat... -
Seite 34: Anwendungsbereich
1800 D/32 1800 E/40 1800 Keilriemenführung 1: 5 – 22 mm kurze Stange Keilriemenführung 2: 5 – 22 mm lange Stange Keilriemenführung 3: 22 – 40 mm kurze Stange Keilriemenführung 4: 22 – 40 mm lange Stange SKF TKBA 40... -
Seite 35: Bedienungsanleitung
3. Bedienungsanleitung 3.1 Auswahl der Keilriemenführungen Das TKBA 40 ist mit vier Keilriemenführungen verschiedener Größen ausgestattet, damit sie auf Scheibenrillen fast jeder Breite und jeden Typs passen. Wenn die Keilriemenführungen gegen kleinere oder größere ausgetauscht werden müssen, wählen und befestigen Sie Abb 2 Installation von Keilriemenführungen... -
Seite 36: Bestimmung Des Typs Der Fehlausrichtung
Empfänger. Das Muster ist abhängig vom Typ des Ausrichtungsfehlers, wie in Abbildung 5, 6, 7 und 8 angegeben. Abb 5 Darstellung einer Abb 6 Darstellung einer Fehlausrichtung im Fehlausrichtung im Vertikalwinkel Horizontalwinkel Abb 7 Darstellung einer parallelen Abb 8 Darstellung einer Kombination Fehlausrichtung aller drei Fehlausrichtungen SKF TKBA 40... -
Seite 37: Ausrichtung
Schritt 2. Behebung der Fehlausrichtung im Horizontalwinkel Die Maschine bewegen, bis der Lasterstrahl von den drei Bezugslinien, der oberen und den beiden unteren (siehe Abb 13), gleich weit entfernt ist. Abb 11 Riemenscheiben mit einer Abb 12 Horizontalwinkelausrichtung Kombination von Horizontalwinkel- und Parallelfehlausrichtung SKF TKBA 40... -
Seite 38: Anmerkung
Abb 14 Parallelausrichtung parallelen Fehlausrichtung Die Riemenscheiben sind jetzt ausgerichtet. Abb 15 Ordnungsgemäß ausgerichtete Riemenscheiben Anmerkung: Beim Anziehen des Riemens die Horizontalwinkelausrichtung kontrollieren und wenn nötig anpassen. Vorsicht: Vor dem Start der Maschine Lasereinheit ausschalten und beide Einheiten entfernen. SKF TKBA 40... -
Seite 39: Störungssuche
Sicherstellen, dass das optische Element der Lasereinheit nicht verschmutzt ist. Falls erforderlich, mit einem Baumwolltuch reinigen. 4.2 Hinweis zur Kalibrierung Wenn eine Lasereinheit beispielsweise durch einen heftigen Stoß ihre Kalibrierung verliert, muss das TKBA 40 zur Reparatur an SKF zurückgeschickt werden. 5. Wartung 5.1 Vorsicht Die Lasereinheit ist mit empindlichen optischen Komponenten ausgestattet. - Seite 100 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
