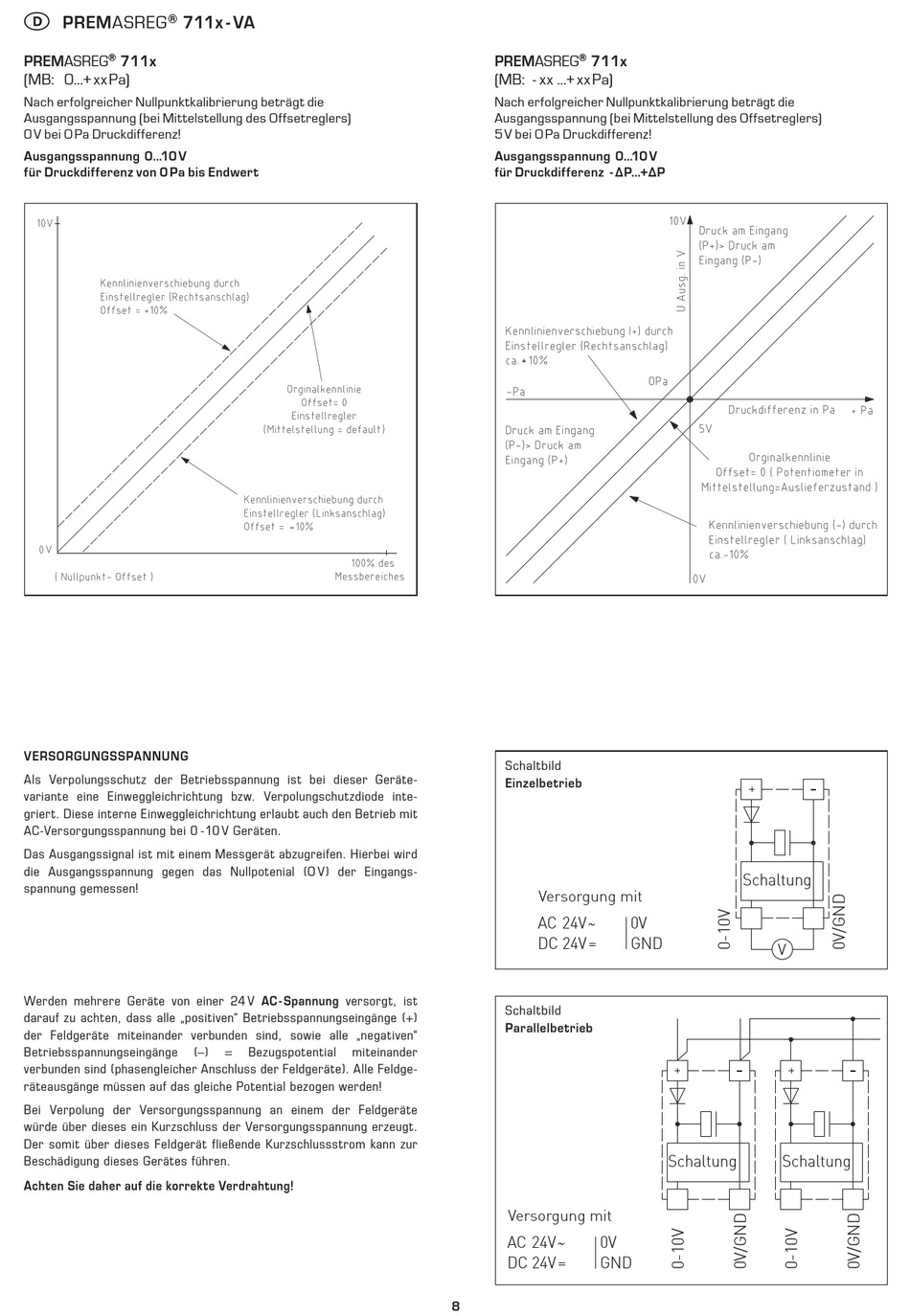

D
®
PREMASREG
711x - VA
®
PREMASREG
711x
(MB: 0...+ xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
0 V bei O Pa Druckdifferenz!
Ausgangsspannung 0...10 V
für Druckdifferenz von 0 Pa bis Endwert
VERSORGUNGSSPANNUNG
Als Verpolungsschutz der Betriebsspannung ist bei dieser Geräte-
variante eine Einweggleichrichtung bzw. Verpolungschutzdiode inte-
griert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit
AC-Versorgungsspannung bei 0 - 10 V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangs-
spannung ge messen!
Werden mehrere Geräte von einer 24 V AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven" Betriebsspannungseingänge (+)
der Feldgeräte miteinander verbunden sind, sowie alle „negativen"
Betriebsspannungseingänge
(–)
ver bunden sind (phasen gleicher Anschluss der Feldgeräte). Alle Feld ge-
räte aus gänge müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte
würde über dieses ein Kurzschluss der Versorgungsspannung erzeugt.
Der somit über dieses Feldgerät fließende Kurzschlussstrom kann zur
Beschädigung dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
=
Bezugspotential
miteinander
®
PREMASREG
711x
(MB: - xx ...+ xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
5 V bei O Pa Druckdifferenz!
Ausgangsspannung 0...10 V
für Druckdifferenz - ∆P...+∆P
Schaltbild
Einzelbetrieb
Versorgung mit
AC 24V~
DC 24V =
Schaltbild
Parallelbetrieb
Versorgung mit
AC 24V~
0V
DC 24V =
GND
8
Schaltung
0V
GND
V
Schaltung
Schaltung
